ラッチ型偏光状態発生器 PSG-100は、直線偏光をポアンカレ球上の6つの偏光状態のいずれかに変換するデバイスです。これらの状態は各々Linear 0°、Linear 90°、Linear ±45°、右旋円偏光（RHC）、左旋円偏光（LHC）で、ポアンカレ球の赤道上の直交する4点および北極点・南極点に対応します。 このモジュールにはマイクロコントローラと電気ドライバが搭載されており、40マイクロ秒で出力偏光状態を切り替えることが可能です。外部TTLデジタルの立上りエッジまたは立下りエッジ、あるいはUSBまたはUARTを介した遠隔制御コマンドによってトリガーされ、 一度偏光状態が切り替わると、その偏光状態を維持するための電力は不要です。 使用上の注意点として、PSG-100の出力偏光状態は波長と温度の影響を受けるため、これらによる誤差を避けるためには適切な補正が必要です。この補正のため、PSG-100は校正データを内部のテーブルに保存します。ユーザはUSBまたはRS232でこれらの校正データにアクセスできます。

■特徴
・偏光状態をデジタルで切替可能 ・ドライバの校正テーブルを保存可能 ・40 ms以下の高速スイッチング速度 ・偏光状態の再現性0.1° ・電力供給なしで偏光スイッチの状態を保持
■用途
・偏光OTDR ・偏光状態の回転 ・ミュラー行列に基づく偏光解析 ・周波数掃引測定 ・量子通信  		 Inline Photonics PSG-100 image

➡偏光とは？

➡偏光コントローラ／偏光スクランブラ一覧

  ■仕様（暫定）
波長 1 1480 ~ 1620nm 1260 ~ 1340nm
挿入損失 2 (typ) 1.0 dB 1.2 dB
損失の波長依存性 (偏光状態一定) <0.3 dB (Cバンド) < 0.3 dB
損失の偏光状態依存性 (波長一定) 0.1 dB
反射減衰量 >55 dB
偏光状態の再現性 ±0.1° （ポアンカレ球上）
回転角の波長依存性 -0.068° /nm
回転角の温度依存性 -0.1° / ℃
偏光状態間のポアンカレ球上の角度 90 ± 10°
制御ビット数 6 or 4
偏光状態のスイッチング速度 < 100 ms, (30 msは可能)
入力光パワー < 300 mW
動作温度 0 ~ 50 ℃
保管温度 -40 ~ 80 ℃
電気インターフェース 6-bit TTL、USB、UART
電源 12 VDC /1A
サイズ (暫定) 74.6 mm x 49 mm x 12 mm
注記： 1 中心波長。1550 nm版の場合、1500～1580 nmで校正。1310 nm版の場合、1260～1350 nmで校正。 2 コネクタなしで評価した値   ■入出力、ピン配置 Inline Photonics PSG-100 ports Inline Photonics PSG-100 connector
Pin #  Description Pin #  Description
1 +12VDC 2 GND
3 +12VDC 4 GND
5 Bit1 6 Bit2
7 Bit3 8 Bit4
9 Bit5 10 Bit6
11 Trigger Input 12 Trigger Output
13 Reset 14 GND
15 UART TX 16 UART RX (To PSG)

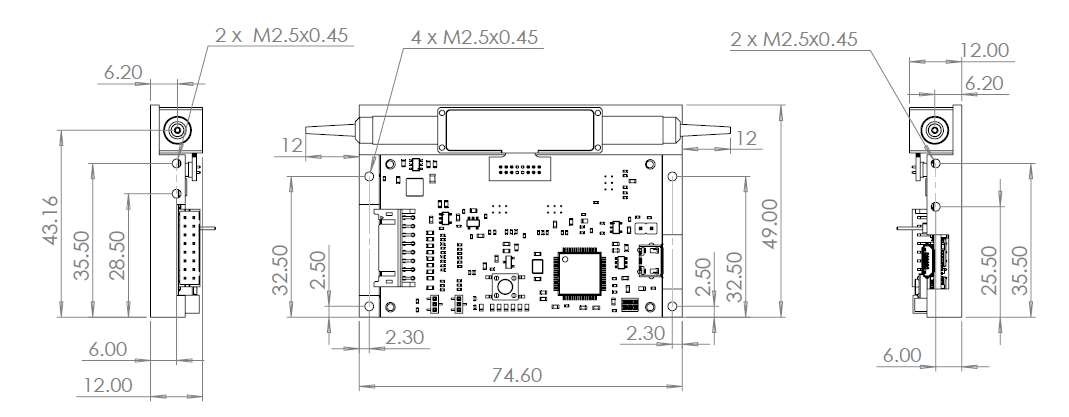

  ■外観図面Inline Photonics PSG-100 connector   ■注文方法 PSG-100-①-②-③-④
① 制御ビット 4: 4-bit 6: 6-bit
② 波長 13: 1310 nm 15: 1550 nm
③ 入力コネクタ FP: FC/PC（シングルモード） FA: FC/APC（シングルモード）
④ 出力コネクタ FP: FC/PC（シングルモード） FA: FC/APC（シングルモード）

Rev. 1.0 (2025.3.15）

ファイバーラボ株式会社

新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

高速偏光制御/測定モジュールPCM-100は、高速かつ高精度な光学試験のために設計された最新鋭の偏光制御／測定装置です。4軸無損失偏光コントローラとデュアル対数光パワーメータを搭載し、PDL（偏光依存性損失）・DOP（偏光度）・リアルタイムの偏光安定性を測定するための多用途のプラットフォームを提供します。PCM-100は、高度な光学システムを駆使するR&D、製造試験、現場設備において不可欠な高精度の偏光制御および偏光測定を実現します。

■特徴
1. 無損失偏光コントローラ
・超低挿入損失（< 0.01 dB） ・USBまたはRS232で制御されるスタンドアロンな偏波コントローラとしての機能 ・DOP < 2.5%（平均時間10 ms）を実現する偏光スクランブラとしての機能 ・高い偏光消光比(PER > 40 dB)
2. デュアル対数光パワーメータ
・シームレス（利得切替なし）に80 dBを超えるダイナミックレンジを実現 ・WDM、DWDM、広帯域光信号に最適化 ・独立なデュアルチャネルモニタ機能 　a. 一方のチャネルでDUT（被測定デバイス）通過後の光パワーを測定 　b. もう一方のチャネルで入力レーザ光のパワーをリアルタイムモニタし測定を安定化
3. インテリジェント測定＆安定化
・独自のアルゴリズムによるリアルタイムなPDL＆DOPの解析を実現 ・光パワー安定化と偏光変動の抑圧による高速な応答時間（< 2 ms）の実現
■用途
・高速PDL測定 ・高速DOP測定 ・偏光状態の制御・最適化 ・光ファイバ網における光信号の偏光状態の安定化 ・偏光依存性の抑圧 ・偏光依存利得の低減  		 Inline Photonics PCM-100

➡偏光とは？

➡偏光コントローラ／偏光スクランブラ一覧

■仕様
 偏光コントローラ
動作波長 1260 ~ 1650 nm or 1060 nm
入出力光ファイバ SMF-28相当 or HI1060相当
挿入損失（コネクタ損を除く） 0.01 dB (typ) @ 1550 nm or 1310 nm
反射減衰量   > 55 dB (コネクタ反射を除く)
最大入射光パワー 20 dBm
Vπ 60 V (typ)
PDL（偏光依存損失） 0.01 dB (typ)
Activation Loss < 0.01 dB
応答時間 50 ms (typ) vs Vp change
対数光パワーメータ
動作波長 900 nm ~ 1650 nm
光パワー測定範囲 -75 dBm ~ 10 dBm
リニアリティ ±0.1 dB from 10 ~ -55 dBm ±0.2 dB form -55 ~ -75 dBm
応答時間 100 ms (typ) @ -55 ~ 10 dBm
入力光 シングルモードファイバ入力 または 空間入力
偏光制御／測定
パワートラッキング時間（max） < 2 ms、< 1 ms (typ)
Minimum Finding Tracking Time < 5 ms、< 1 ms (typ) @ PDL < 3 dB
PDL測定時間 < 10 ms、< 2 ms (typ) @ PDL < 3 dB
ランダム偏光スクランブル速度（max） 20 k points/s
ランダムスクランブル時のDOP（偏光度） < 2.5% (typ)  @ 積分時間10 ms 、スクランブル速度 201 points/s
 電気インターフェース
 イネーブル／ディスエーブル  LVTTL or TTL
 アナログ入出力電圧  0 ~ 3 V
 Sync型デジタルI/O TTL
 通信ポート Full-speed USB and UART
その他
動作温度 5 ~ 50°C
保管温度 −20 ~ 70°C
電源 +9 ~ +15 VDC /3A (モジュール) 100 ~ 240 VAC (装置)
サイズ 220 mm x 125 mm x 51.5 mm
注記： ・数値はコネクタなしで評価した値 ・温度23℃で規定   ■構成例 PCM-100_configuration_1 Inline Photonics PCM-100 configuration 2   ■注文方法 PCM-①-②-③-④
① デバイス構成 100: モジュールタイプ 1000: 装置タイプ 2xx: カスタム
② 波長 10: 1060 nm 35: 1310 nm & 1550 nm
③ 入力コネクタ FP: FC/PC（シングルモード） FA: FC/APC（シングルモード） その他
④ 出力コネクタ FP: FC/PC（シングルモード） FA: FC/APC（シングルモード） その他

Rev. 1.0 (2025.3.15）

ファイバーラボ株式会社

新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

偏光制御/測定モジュール PCM-001は、光学試験に対する要求を満たすように設計された偏光制御用および偏光測定用の装置です。バビネ・ソレイユ型偏光コントローラとリニア／対数光パワーメータを一体化し、高いコストパフォーマンスで、優れたPMD（偏光モード分散）性能(< 0.02 ps)および高い偏光消光比(PER > 40 dB)の測定精度を実現しています。 優れたPMD性能および偏光消光比を実現したPCM-001はPDL(偏波依存損失)とDOP(偏光度)測定における高い精度を保証します。R&D、量産テスト、現場設備等の用途向けです。

■特徴
・バビネ・ソレイユ型無損失偏光コントローラ ・超低PMD性能(< 0.02 ps) ・高い偏光消光比(PER > 40 dB) ・リニア／対数光パワーメータを一体化 ・USBインターフェースによる制御
■用途
・PDL測定 ・DOP測定 ・偏光依存利得の低減用 ・センシング ・偏光状態の最適化 ・偏光依存性の低減  		 Inline Photonics PCM-001

➡偏光とは？

➡偏光コントローラ／偏光スクランブラ一覧

■仕様
 偏光コントローラ
動作波長 1260 ~ 1650 nm or 1060 nm
入出力光ファイバ SMF-28相当 or HI1060相当
挿入損失（コネクタ損を除く） 0.01 dB (typ) @ 1550 nm or 1310 nm
反射減衰量   > 55 dB (コネクタ反射を除く)
最大入射光パワー 20 dBm
Vπ 60 V (typ)
PDL（偏光依存損失） 0.01 dB (typ)
Activation Loss < 0.01 dB
対数光パワーメータ
動作波長 900 nm ~ 1650 nm
光パワー測定範囲 -65 dBm ~ 10 dBm
リニアリティ ±0.1 dB from 10 ~ -50 dBm ±0.2 dB form -50 ~ -65 dBm
入力光 シングルモードファイバ入力 または 空間入力
偏光制御／測定
パワートラッキング時間（max） < 2 s
Minimum Finding Tracking Time < 3 s
PDL測定時間 < 5 s
偏光スクランブル速度 5 ms
ランダムスクランブル時のDOP（偏光度） < 2.5%(typical)  @ 積分時間10 ms 、スクランブル速度 201 points/s
 電気インターフェース
 イネーブル／ディスエーブル  LVTTL or TTL
 アナログ入出力電圧  0 ~ 3 V
 Sync型デジタルI/O TTL
 通信ポート Full-speed USB and UART
その他
動作温度 5 ~ 50°C
保管温度 −20 ~ 70°C
電源 +12 ~ +15 VDC /3A (モジュール) 100 ~ 240 VAC (装置)
注記： ・数値はコネクタなしで評価した値 ・温度23℃で規定   ■構成例 Inline Photonics PCM-001 configuration 1Inline Photonics PCM-001 configuration 2   ■注文方法 PCM-①-②-③-④-⑤
① デバイス構成 001: モジュールタイプ 010: 装置タイプ
② 光パワーメータ 1: Log 2: Linear
③ 波長 10: 1060 nm 13: 1310 nm 15: 1550 nm 35: 1310 nm & 1550 nm
④ 入力コネクタ FP: FC/PC（シングルモード） FA: FC/APC（シングルモード） その他
⑤ 出力コネクタ FP: FC/PC（シングルモード） FA: FC/APC（シングルモード） その他

Rev. 1.0 (2025.3.15）
