ハンディタイプポラリメータ：LW1022aは、対数/リニア表示モード、自動波長検出、ユーザ定義キャリブレーション（オプション）、リファレンス測定などの多くの機能をもつ偏光計です。測定されたSOP(State of polarization) は同時にポアンカレ球で液晶カラー表示されます。タッチスクリーンとGUIにより簡単な操作で偏光測定を行えます。
■　特徴
・ハンディータイプ、軽量 ・マイコン内蔵 ・広い測定ダイナミックレンジ ・可動部分なし、無制限のデータロギング ・RoHS適合
■　用途
・製造工程 ・保守 ・管理（ローカル/オンサイト） ・R&D/ラボ実験 ・品質保証
■仕様 ポラリメータとは？ 偏光とは？
　型番
LW1022a
　光仕様
　波長範囲
nm
1520 ~ 1610
　入射パワー範囲
dBm
-35 ~ +5
　SOP精度
degree
< 2.0
　DOP精度
degree
< ±5.0% (±2.0% typical )
　リターンロス
dB
> 50
　光コネクタ (→光コネクタとは)
　
SC/UPC
　環境&物理的仕様
　動作温度
℃
0 ~ 40
　保管温度
℃
-20 ~ 70
　相対湿度（無結露）
%RH
10 ~ 90
　サイズ（H x W x D）
mm
88 x 192 x 35
　重量
lb
1.2
　電源
VDC
9, バッテリーまたはアダプタ
　メーカ
　
Lightwaves2020
ファイバーラボ株式会社

新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

WDM光パワーモニタ:PIBFは1310/1550 WDMフィルタとPIN-PDを内蔵しており、1310nm帯、1550nm帯の何れかの信号を検出、他方を反射します。Φ3.5x18mmの超小型サイズで収納に場所をとらず、低挿入損失、優れた応答直線性、低PDL、低WDL、受光信号と反射信号の高アイソレーションなどを特徴としています。
■ 特徴uopm
・コンパクトな同軸パッケージ ・低挿入損失 ・検出信号、反射信号間の高いアイソレーション ・低PDL、低WDL ・優れた直線性、高周波応答能力 ・ファイバの融着接続不用 ■ 用途 ・デュアルウインドウWDMシステム
■　仕様
型番 PIBF
　パラメータ 単位 Min. Typ. Max.
　反射ポート 　動作波長範囲 nm 1540±30 or 1310±50
　挿入損失 dB – – 0.6
　偏波依存損失（PDL) dB – 0.05 0.1
　アイソレーション dB 15 – –
　偏波モード分散（PMD) ps – – 0.1
　リターンロス dB 45 – –
　受光ポート 　動作波長範囲 nm 1540±30 or 1310±50
　アイソレーション dB 40 – –
　応答性* A/W 0.7@1550nm帯 0.55@1310nm帯 – –
　入射光パワー dBm – – 15
　偏波依存応答性 dB – – 0.2
　動作バイアス電圧 V – -5.0 –
　直線性 % – – ±5
　暗電流 @ 23℃, -5V nA – 0.5 1.0
　高周波応答限度 GHz 0.6 – –
　メーカ Lightwaves2020
* 入射光パワーとPD電流の比 注：挿入損失とリターンロスはコネクタなしでの測定値です
■　絶対最大定格
　パラメータ 単位 Min. Max.
　逆電圧 V – 20
　順方向電流 mA – 10
　動作温度 ℃ -5 70
　保管温度 ℃ -40 85
　動作湿度 %RH – 95

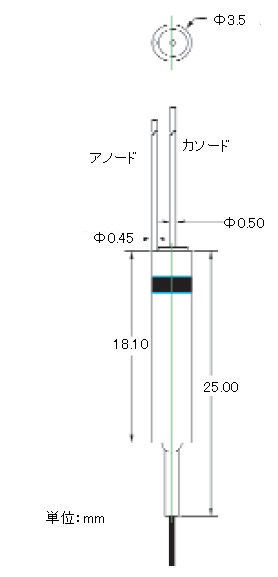

■　詳細サイズpibf-2

ファイバーラボ株式会社

新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

多チャネル光パワーモニタアレイ:OPMAは、４または８コのミニチュアサイズ光パワーモニタを集積しており、複数の光パワーをモニタできます。光パワーモニタ各々はマイクロタップとPINフォトダイオードを同軸パッケージに収納してあり、非常にコンパクトでボードの省スペース化に寄与します。
■ 特徴
・C, L, C+Lバンドをカバー ・スモールサイズ、省スペース ・小さな応答リップルopma ・優れた応答直線性 ・低挿入損失、低PDL、低WDL、低偏波依存応答 ・マウントし易いプラグインソケット設計 ■ 用途 ・EDFA ・ラマンアンプ ・DWDM　Mux/DeNux ・マルチチャネルOADM ・保護スイッチ ・ダイナミックゲインイコライザ
■　仕様
　型番 OPMA-4ch/8ch
　パラメータ 単位 Min. Typ. Max.
　動作波長範囲 　C-バンド nm 1525 1550 1565
　L-バンド nm 1570 1593 1615
　C & L-バンド nm 1525 1570 1615
　偏波依存損失（PDL) dB – 0.03 0.1
　波長依存損失（WDL) dB – 0.05 0.15
　偏波モード分散（PMD) ps – – 0.1
　リターンロス dB 45 – –
　応答平坦性（帯域中心にて） dB – – ±0.3
　偏波依存応答性 dB – 0.03 0.1
　直線性 % – – ±5
　逆電圧 V – 5 20
　順方向電流 mA – – 10
　暗電流 @ 23℃, -5V nA – 0.5 1.0
　高周波応答限界 GHz 0.6 – –
　動作温度 ℃ -5 – 70
　保管温度 ℃ -40 – 85
　ファイバピグテイル – SMF-28, 250μmベアファイバ or　900μmルーズチューブ
　サイズ 　4 チャンネル mm 16.4 x 32 x 6
　８ チャンネル mm 31 x 32 x 6
　メーカ Lightwaves2020
■　分岐比と光性能
分岐比 （%） 最大挿入損失 (dB) 最小応答性 (μA/mW) 最大入力光パワー (mW)
C or L バンド C+L バンド
P グレード A グレード P グレード A グレード
1 0.3 0.4 0.4 0.5 8 500
3 0.4 0.5 0.5 0.6 24 300
5 0.5 0.6 0.6 0.7 45 300

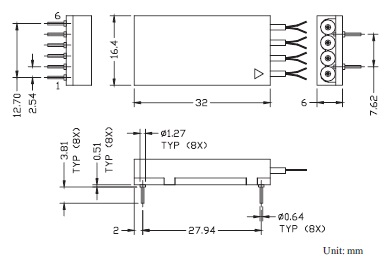

■　詳細サイズとピン配置 OPMA-4ch opma-4ch1 opma-4ch2                 OPMA-8ch opma-8ch1opma-8ch2
ファイバーラボ株式会社

新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

ミニチュア光パワーモニタ:MOPMはマイクロタップとPIN-PDを同軸パッケージに非常にコンパクトに集積しています。サイズは僅かΦ3.5x18mmで設置に場所をとりません。
■ 特徴
・C, L, C+Lバンドをカバー ・コンパクトな同軸パッケージ ・小さな応答リップルuopm ・優れた応答直線性 ・低挿入損失、低PDL、低WDL、低偏波依存応答 ・コストエフェクティブ ■ 用途 ・EDFA ・ラマンアンプ ・DWDM　Mux/DeNux ・OADM ・保護スイッチ
■　仕様
　型番 MOPM
　パラメータ 単位 Min. Typ. Max.
　動作波長範囲 　C-バンド nm 1525 1550 1565
　L-バンド nm 1570 1593 1615
　C & L-バンド nm 1525 1570 1615
　偏波依存損失（PDL) dB – 0.03 0.1
　波長依存損失（WDL) dB – 0.05 0.15
　偏波モード分散（PMD) ps – – 0.1
　リターンロス dB 45 – –
　応答平坦性（帯域中心にて） dB – – ±0.3
　偏波依存応答性 dB – 0.03 0.1
　直線性 % – – ±5
　逆電圧 V – 5 20
　順方向電流 mA – – 10
　暗電流 @ 23℃, -5V nA – 0.5 1.0
　高周波応答限界 GHz 0.6 – –
　動作温度 ℃ -5 – 70
　保管温度 ℃ -40 – 85
　ファイバピグテイル – SMF-28, 250μmベアファイバ or　900μmルーズチューブ
　サイズ　 mm Φ3.5 x 18.1
　メーカ Lightwaves2020
■　分岐比と光性能
分岐比 （%） 最大挿入損失 (dB) 最小応答性 (μA/mW) 最大入力光パワー (mW)
C or L バンド C+L バンド
P グレード A グレード P グレード A グレード
1 0.3 0.4 0.4 0.5 8 500
3 0.4 0.5 0.5 0.6 24 300
5 0.5 0.6 0.6 0.7 45 300
■　詳細サイズuopm-2

ファイバーラボ株式会社

新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

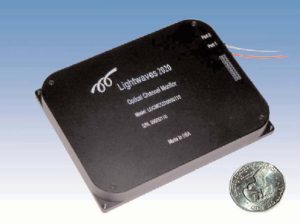

光チャネルモニタ：OCMは、DWDMシステムの各チャネルの光パワーと波長をリアルタイムでモニタリングできます。ITU grids 100GHz, 50GH, C-, L, C+L-バンド対応、テルコーディア規格です
■ 特徴

・ITU grids 500GHz/100GHz、Cバンド/Lバンドocm/C+Lバンド対応 ・隣接チャネル高アイソレーション ・優れた温度安定性 ・シングルポートまたは2-4の多ポートモニタリング ・パワーと波長の高精度測定 ・広いパワーモニターダイナミックレンジ

■ 用途 ・DWDMネットワークのリアルタイムモニタリング ・光Add/Dropのモニター、検査 ・DWDMネットワークにおけるゲイン等価のための光パワーあるいはOSNRモニタリング ・システムエラーのリアルタイムアラーム
■　仕様
単位
OCM
電力精度(絶対) dB ±1
電力精度(相対) dB ±0.5
絶対波長精度 pm ±100
入力1チャンネルあたりの電力範囲 dBm -40 ~ -10
入力合計光パワー範囲 dBm -40 ~ 7
電力再現性 dB ±0.1
分極依存損失 dB 0.3
光反射損失 dB 45
応答時間(チャンネルごと) ms 100(without OSNR)
インタフェース – RS232
消費電力
W
 < 5
入力波長許容値
nm
 ITU ±0.1
最大隣接チャネル電力不均衡
dB
 15
最大非隣接チャネル電力不均衡
 dB 20
寸法(2ポート)
 mm 120 x 92 x 12
　メーカ
　
Lightwaves2020
*精度は1310nm, 1550nm, 23℃での測定値です

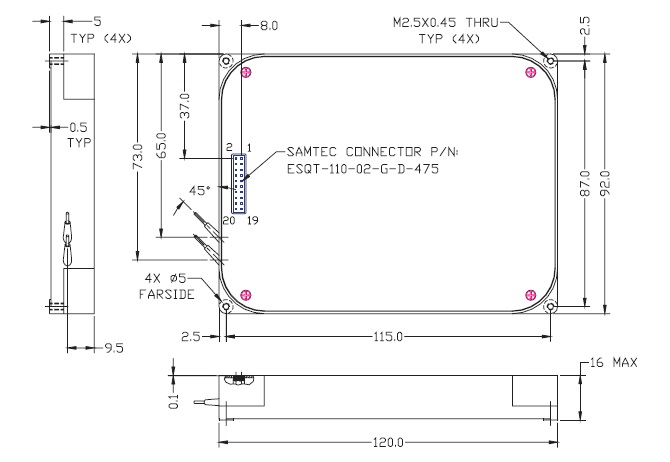

■　サイズ詳細ocm-2


ファイバーラボ株式会社

新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

ミニインライン波長&光パワーモニタ：LWPMAは、光システム、光ネットワークにおける波長と光パワーをインラインでリアルタイム監視できます。802.3 Ethernet LANにより光データやアラームの記録管理ができます。
■ 特徴
・リアルタイム光パワーモニタリング ・正確な波長測定 ・広いダイナミックレンジiowpm ・インライン、ネットワーク用 ・リモートデータ記録、報告 ・10/100ベースイーサーネットインターフェース ■ 用途 ・オンサイトサービス ・ネットワーク敷設 ・FTTx試験 ・ネットワークセグメントモニタリング ・CATV ・製造プロセス管理
■　仕様
型番
単位
LWPMA
　光仕様
　波長範囲
nm
1260 ~ 1610
　Tap比
%
3
　挿入損失
dB
< 0.4
　波長精度
nm
±0.1*
　波長測定のためのパワー範囲
dBm
-15 ~ +23
　パワー測定範囲
dBm
-40 ~ +23
　光パワー精度
dB
±0.1*
　最大入射光パワー
dBm
23
　物理的＆環境的仕様
　動作温度
℃
0 ~ 50
　保管温度
℃
-20 ~ 70
　相対湿度（無結露ケツロ）
%RH
10 ~ 90
　ファイバピグテイル

SMF-28e, ベアファイバまたは900μmルーズチューブ
　電源
V
+5
　メーカ

Lightwaves2020
*精度は1310nm, 1550nm, 23℃での測定値です
ファイバーラボ株式会社

新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

ミニインライン光パワーモニタ：LOPMは、超小型、液晶ディスプレイ付きのシングルチャンネル用モニタで、インラインで光パワーをリアルタイム監視できます。光通信ネットワークの他、セキュリティー、バンキング、交通、オイルライン等の特殊ネットワークの光パワー監視にもご利用いただけます ■ 特徴 ・リアルタイム光パワーモニタリングiopm-lcd ・低挿入損失 ・広いダイナミックレンジ ・コンパクトサイズ ・RS232インターフェース ・デジタルLCDディスプレイ付き ・アナログモニター用電圧出力 ・バッテリー/+5V DC電源 ■ 用途 ・ネットワークモニタリング ・光モジュール ・FTTx試験 ・製造管理 ・光パワー測定 ■　仕様
　型番
.
LOPM
　パラメータ
単位
Min.
Typ.
Max.
備考
　技術仕様
　動作波長範囲
nm
1525
–
1615
　
　Tap比
%
1
3
5
　
　挿入損失
　
　

dB　
　
　
　
0.4
1% Tap比
　
　
0.5
3% Tap比
　
　
0.6
5% Tap比
　PDL（偏波依存損失）
dB
　
0.05
0.1
　
　WDL（波長依存損失）
dB
　
0.05
0.15
　
　PMD（偏波モード分散）
ps
　
　
0.1
　
　リターンロス
dB
45
　
　
　
　光入射パワー範囲
dBm
-45
　
23
　
　光パワー精度
dB
　
±0.1
　
*
　光応答平坦性
dB
　
　
±0.3
　
　偏光依存応答性
dB
　
　
0.1
　
　周波数応答帯域幅
MHz
　
　
10
　
　環境・物理的仕様
　動作温度
℃
0 ~ 50
　保管温度
℃
-40 ~ 85
　相対湿度（無結露）
%RH
10 ~ 90
　ピグテイルファイバ
　
SMF-28e, 250μmベアファイバまたは900μmルーズチューブ
　サイズ
mm
80 x 50 x 20
　電源
　
バッテリー/+5 VDCV
　メーカ
　
Lightwaves2020
*精度は1550nm, 入力パワー>-30dBm, 23℃の値です
ファイバーラボ株式会社

新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

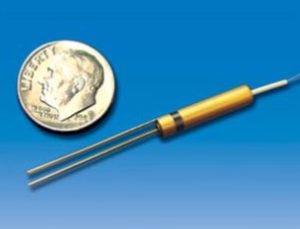

片方向光パワーモニタ:UOPMはタップカプラ（分岐カプラ）と光アイソレータとPDを非常にコンパクトに集積化したデバイスで、ボードの省スペース化に有効です。高アイソレーション、低暗電流、低PDL、低い偏波依存応答性などの優れた特性に加え、テルコーディアに準拠しています。
■ 特徴
・片方向モニタリング ・コンパクトな同軸パッケージuopm ・優れた応答直線性 ・低挿入損失 ・高アイソレーション ・コストエフェクティブ ■ 用途 ・EDFA ・ラマンアンプ ・DWDM　Mux/DeNux ・OADM ・保護スイッチ
■　仕様
　型番 UOPM
　パラメータ 単位 Min. Typ. Max.
　動作波長範囲 　C-バンド nm 1525 1550 1565
　L-バンド nm 1570 1593 1615
　C & L-バンド nm 1525 1570 1615
　出力からPDへのアイソレーション dB 25 – –
　偏波依存損失（PDL) dB – 0.03 0.1
　波長依存損失（WDL) dB – 0.05 0.15
　偏波モード分散（PMD) ps – – 0.1
　リターンロス dB 45 – –
　応答平坦性（帯域中心にて） dB – – ±0.3
　偏波依存応答性 dB – 0.03 0.1
　直線性 % – – ±5
　逆電圧 V – 5 20
　順方向電流 mA – – 10
　暗電流 @ 23℃, -5V nA – 0.5 1.0
　高周波応答限界 GHz 0.6 – –
　動作温度 ℃ -5 – 70
　保管温度 ℃ -40 – 85
　ファイバピグテイル – SMF-28, 250μmベアファイバ or　900μmルーズチューブ
　サイズ　 mm Φ3.5 x 20.5（ベアファイバ） Φ3.5 x 26.0（900μmルーズチューブ）
　メーカ Lightwaves2020
■　分岐比と光性能
分岐比 （%） 最大挿入損失 (dB) 最小応答性 (μA/mW) 最大入力光パワー (mW)
C or L バンド C+L バンド
P グレード A グレード P グレード A グレード
1 0.3 0.4 0.4 0.5 7 500
3 0.4 0.5 0.5 0.6 21 300
5 0.5 0.6 0.6 0.7 35 300

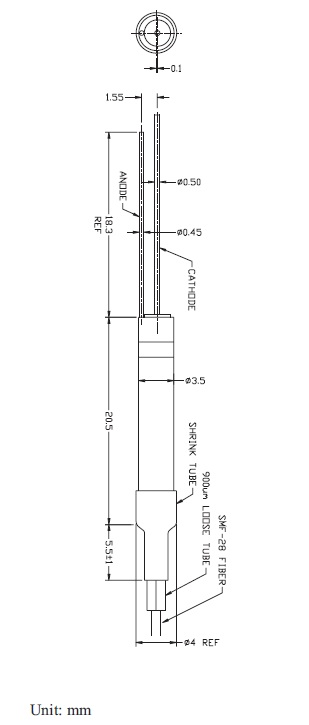

■　詳細サイズuopm-2

ファイバーラボ株式会社

新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

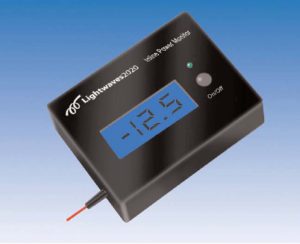

ミニインライン光パワーモニタ：LOPMは、超小型、液晶ディスプレイ付きのシングルチャンネル用モニタで、インラインで光パワーをリアルタイム監視できます。光通信ネットワークの他、セキュリティー、バンキング、交通、オイルライン等の特殊ネットワークの光パワー監視にもご利用いただけます。 ■ 特徴 　 ・リアルタイム光パワーモニタリングLW2020-opm-IOPM-LCD 　 ・低挿入損失 　 ・広いダイナミックレンジ 　 ・コンパクトサイズ 　 ・RS232インターフェース 　 ・デジタルLCDディスプレイ付き 　 ・アナログモニター用電圧出力 　 ・バッテリー/+5V DC電源 ■ 用途 　 ・ネットワークモニタリング 　 ・光モジュール 　 ・FTTx試験 　 ・製造管理 　 ・光パワー測定
ファイバーラボ株式会社

新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

WDM光パワーモニタ：PIBFは、1310/1550 WDMフィルタとPIN-PDを内蔵しており、1310nm帯、1550nm帯の何れかの信号を検出、他方を反射します。Φ3.5x18mmの超小型サイズで収納に場所をとらず、低挿入損失、優れた応答直線性、低PDL、低WDL、受光信号と反射信号の高アイソレーションなどを特徴としています。
■特徴
・コンパクトな同軸パッケージ ・低挿入損失 ・検出信号、反射信号間の高いアイソレーション ・低PDL、低WDL ・優れた直線性、高周波応答能力 ・ファイバの融着接続不用
■用途
・デュアルウインドウWDMシステム		 uopm
