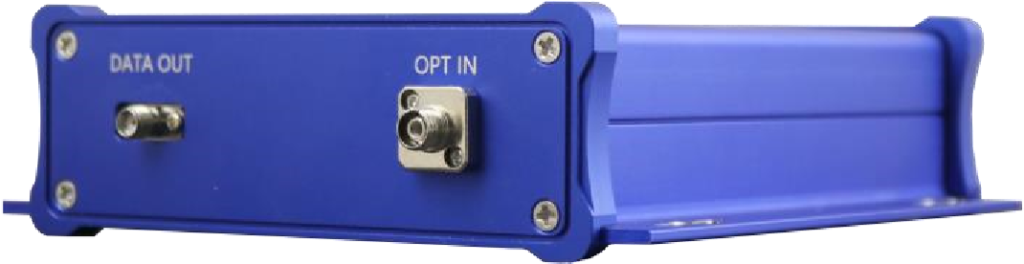

APR-10-MCは、アバランシェ・フォトダイオードとリミッティング・アンプで構成される10 GHz帯域幅のコンパクトな光受信モジュールです。USBインタフェースを通して装置の状態監視が可能な、費用対効果の高い製品です。12V DC電源で動作します。

■ 特徴

・変換利得12,000 V/W ・10 GHzの有効帯域幅・最大10 GHzの有用なO/E帯域幅・RS-232による状態監視・ACカップル出力

■ 用途

・広帯域RoF ・10GHｚまでのアナログリンク・広帯域ディレイライン、信号処理・フェーズドアレイ、干渉アンテナアレイ・高速LIDAR用レシーバ・高利得O/Eコンバータ

製品データシート

■機能ブロック図

光レシーバ(光受信機) 製品一覧

フォトディテクタとは？

■仕様

パラメータ	仕様値
動作波長範囲	1300 nm ～ 1610 nm
動作帯域	10 GHz
光電変換電圧利得（小信号時）	> 12,000 V/W @ 1550 nm
ゲインリップル	± 1.5 dB
光電変換効率（responsivity）	0.85 A/W @ 1310 nm typ., 0.90 A/W @ 1550 nm typ., 0.80 A/W @ 1610 nm typ.
最小光入力パワー	-26 dBm
S₂₁ 3 dB 帯域	7.5 GHz typ.
S₂₂	-12 dB @ 130 MHz ～ 6 GHz; -7 dB @ 130 MHz ～ 8 GHz
光リターンロス	27 dB min.
出力カップリング	AC結合
最大オーバーロード	-5 dBm typ.
群遅延偏差	50 ps
動作温度	-5℃ ～ +75℃
保管温度	-40℃ ～ +85℃
電源電圧	12 VDC
光コネクタ	FC/APC
RF出力コネクタ	SMAコネクタ（メス）, 50Ω
LEDローカルアラーム	光入力パワー
リモートアラーム	有機ELディスプレイ
サイズ	280mm x 90mm x 340mm
ケース材質	アルマイト

■性能データ（S₂₁）

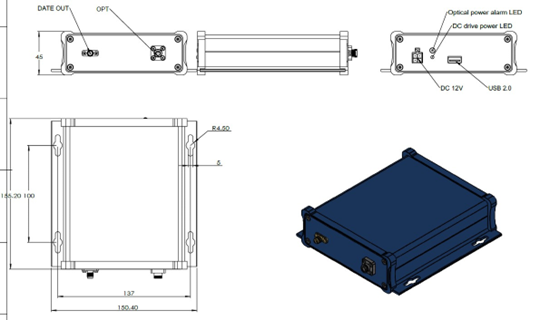

■製品外観・図面

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

BCB-4は、高速光通信で用いられるLiNbO₃ベースの光強度変調器のDCドリフトを抑圧して安定に動作させるためのバイアス制御回路です。光強度変調器は、LiNbO₃基板上に設けた導波路型マッハ・ツェンダー干渉計で構成されます。本制御器は、低周波、低振幅のディザ信号を直流バイアス電圧とともに変調器のバイアス電極に印加します。制御器に搭載したPD(フォトダイオード）より光出力をモニタし、ドリフトを相殺する電圧を変調器の直流電極にフィードバックします。これらはすべてデジタル信号処理に基づき様々な動作環境において安定した動作性能を実現します。動作点はQ+, Q-, Min., Max., マニュアルの5モードから選択可能です。

■特徴 ・5モードの動作点（Q+, Q-, Min., Max., マニュアル）に対応・InGaAsベースPD (1000-1610 nm)またはSiベースPD (500-1000 nm)を搭載・RS-485制御・単一+5V DC電源・完全デジタル制御による高い安定性 ■用途 ・RF/IF信号分配・RoF伝送・衛星通信・ピコ秒パルス発生・パルスピッキング/ゲーティング

製品データシート

光変調器バイアス制御ボード製品一覧

■仕様

変調器タイプ	マッハ・ツェンダー干渉計
バイアス制御方式	小信号ディザリング＆位相同期ループ
ディザ周波数	1 kHz
ディザ振幅	20 ～ 450 mV_p-p 可変
モニタ入力光パワー（最大値）	-20 ～ -10 dBm
変調器印加バイアス電圧 V_PI	1.5 ～ 8 V
出力バイアス電圧範囲	± 11 V or ± 15 V
バイアス電圧ステップ	1.3 mV (±11 V オプション) or 1.8 mV (±15 V オプション)

動作温度	-10℃ ～ +60℃
保管温度	-60℃ ～ +90℃
電源	+5VDC, 2W max (±11V オプション) or 2.5W max (±15V オプション)
制御インターフェース	RS-485
アラーム	LED DC Power status
サイズ	85 mm x 27.5 mm x 17 mm

■バイアス制御モード

モード（動作点）	設定条件	変調フォーマット
QUAD+ (Q+)	Set to quadrature point of positive slope	アナログ, NRZ
QUAD- (Q-)	Set to quadrature point of negative slope	アナログ, NRZ
MIN.	Set to min. point of modulator curve	パルス, RZ, BPSK
MAX.	Set to max. point of modulator curve	パルス, RZ
マニュアル	電圧制御

■使用構成例

■注文方法 BCB-4-XX-YY

XX	YY
バイアス電圧範囲オプション	バイアス制御器搭載PD
11: ± 11V (デフォルト) 15: ± 15V	00: なし IG: InGaAs PD (1000～1610 nm、デフォルト) SI: シリコン Si PD (500～1000 nm)

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

MBC-DP-IQは、デジタルコヒーレント伝送で用いられるLiNbO₃ベースのDP(Dual Polarization)-IQ変調器のDCドリフトを抑圧して安定に動作させるためのバイアス制御回路です。DP-IQ変調器は、2つのIQ変調器を搭載し、その出力を偏光多重して出力します。本制御器は、低周波、低振幅のディザ信号を直流バイアス電圧とともに変調器のバイアス電極に印加します。制御器に搭載したPD(フォトダイオード）より光出力をモニタし、変調器の状態と関連するエラーを判断し、バイアス電圧にフィードバックします。これらはすべてデジタル信号処理に基づき様々な動作環境において安定した動作性能を実現します。偏波多重QPSKの他、種々の変調方式（QAM、SSB、OFDM）に適用可能です。

■特徴 ・偏波多重IQ変調器の6系統のバイアス電圧を制御・種々の変調方式（SSB、QPSK、QAM、OFDM）に対応・すべて自動制御で手動構成は不要・複数の動作点（Q+、Q-、ピークおよびnullモード）に対応・コンパクトなサイズ、40mm(W) 29mm(D) 8mm(H) ・完全デジタル制御による高い安定性・自動バイアス制御およびユーザ定義のバイアス制御が可能・ミニジャンパによる手動操作・UART2 /IOによる柔軟なOEM操作 ■用途 ・デジタルコヒーレント伝送実験・狭帯域SSB変調・OFDM伝送・IQ変調器（ベクトル変調器）を用いた基礎実験

製品データシート

光変調器バイアス制御ボード製品一覧

■仕様

パラメータ	Min	Typ	Max	単位
動作温度	-10		50	℃
保管温度	-20		80	℃
サイズ	40 x 29 x 8			mm
重量	100			g
制御性能
I、Qアーム動作点がNull(Minimum)またはPeak(Maximum)の時
消光比（MER）¹	–	50	–	dB
Pアームの動作点がQ+(right quadrature)またはQ-(left quadrature)の時
動作点Q+またはQ-における制御確度²	2		+2	度
安定化時間	45	50	55	秒
電気的特性
電源電圧（＋）	+14.5	+15	+15.5	V
電源電流（＋）	20		30	mA
電源電圧（ー）	-15.5	-15	-14.5	V
電源電流（ー）	8		15	mA
出力電圧範囲（XI/XQ/YI/YQ）	-14.5		+14.5	V
出力電圧範囲（XP/YP）	-13		+13	V
ディザ振幅		1%V		V
光学的特性
モニタPDへの入力光パワー	-30		-8	dBm
入力光波長	1100		1650	nm

1　MERとは、変調器固有の消光比（Modulator Extinction Ratio）。通常、変調器のデータシートで指定された変調器の消光比である。 2　Vπを角度180度としたときの、角度誤差を表す。 ■使用構成例

QPSK信号コンスタレーション（バイアス制御なし）	QPSK信号コンスタレーション（バイアス制御なし）
QPSK信号アイパタン	QPSK信号スペクトル
16QAM信号コンスタレーション（バイアス制御あり）	SSB信号スペクトル

■アクセサリ（ACアダプタ）

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

DFB-15XX-DM-2は、直接変調用のMQW構造DFBレーザです。出力波長1530 ~ 1560 nm、出力光パワー10 mWで、2 GHzアナログ伝送や2.5 Gb/sのデジタル伝送に適したレーザです。モードホップがなく、高いサイドモード抑圧比(SMSR)で高安定な単一縦モードの光を出力します。モジュール筐体に、TEC、サーミスタ、LD後方のPDモニタを搭載しています。・センシング・干渉計応用

■特徴

・DC ~ 2 GHzアナログ帯域幅・出力波長1530 ~ 1560 nm、10 mW出力・モードホップのない高安定な単一縦モードの光出力・TEC, サーミスタ, PDモニタ内蔵・サイドモード抑圧比;40 dB

■用途

・2 GHz帯域幅アナログリンク・2.5 Gb/s デジタル光通信・直接変調光リンク・センシング・干渉計用途

■ピン配置および内部構成

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

光変調器ドライバ：RFA-9-Mは、薄膜GaAs FET技術によって実現された高コストパフォーマンスの高利得RF増幅器モジュールです。動作帯域で35 dBを超える利得が得られ、LN変調器駆動用のみならず、マイクロ波やアナログリンクおよび5Gワイヤレス用途への用途に好適です。

■ 特徴

・動作帯域3～9 GHz ・37 dBに達する利得・高い利得平坦性・低い雑音指数3.5 dB ・ヒートシンク付き・飽和出力30 dBm

■ 用途

・アナログRF増幅・５Gワイヤレスアンテナ・RF over Fiberリンク用途・試験＆計測用途

■ 仕様

型番	RFA-9-M
一般仕様
動作周波数範囲	3 ~ 9 GHz
S₁₁特性	< -15 dB @ 9 GHz
飽和出力	30 dBm typ.
RFゲイン	34 dB min.
ゲインリップル	< ±0.5 dB （動作周波数範囲において1 GHzレンジで測定）
入出力インピーダンス	50±5 Ω
入力VSWR	2.0 : 1 max.
出力VSWR	2.0 : 1 max.
雑音指数	4.5 dB max.
アイソレーション	30 dB min.
群遅延偏差	100 ps max（4 ~ 9 GHz）
機械的仕様
動作温度	0 ℃ ~ +50 ℃
保管温度	-45 ℃ ~ +80 ℃
動作湿度	0 ~ 85 %（相対湿度）
電源	+5V DC
RF 入出力コネクタ	SMAコネクタ雌型
電気コネクタ	4-pin Molex
サイズ	153 mm x 115 mm x 33 mm
メーカ	Optilab

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

光変調器：PM-1064-10は高性能の10 GHz LiNbO₃位相変調器です。アニール処理プロトン（H⁺）交換導波路により、低駆動電圧、低挿入損失で広帯域の位相変調を可能とします。PMファイバ入出力で、他の光部品との集積化が容易です。

■　特徴

・1030nm ~ 1070nmの動作波長・10 GHz帯域幅・低挿入損失・偏波保持

■　用途

・コヒーレント通信・チャーピング光発生・光センシング・FM分光・周波数シフト・レーザ線幅拡大

■　機能図

■ 仕様	LN変調器の原理

型番	PM-1064-10
一般仕様
入射光パワー	60 mW max.
動作波長	1030 ~ 1070 nm
挿入損失	3.0 dB typ., 3.5 dB max.
チップ偏光消光比	> 60 dB
ピグテイル偏光消光比	≥ 20 dB
プロセス	アニール処理プロトン（H⁺）交換
光リターンロス	≥ 30 dB
S₂₁帯域幅	7 GHz min., 10 GHz typ. @ -3 dB
S₁₁リターンロス	≤ -10 dB @10 GHz
Vπ	6.8 V typ. @ 1 GHz 10 V typ. @ 10 GHz
RF入力パワー	+27 dBm max.
インピーダンス	50 Ω typ.
機械的仕様
動作温度	-55 ~ +75 ℃
保管温度	-60 ~ +90 ℃
動作湿度	0 ~ 90 % 相対湿度
入出力ファイバタイプ	PANDAファイバ PM 980
入出力コネクタ　(→光コネクタとは)	PM FC/APC (他のコネクタも対応可)
RFポートコネクタ	K コネクタ
ケーブル化	900μm チューブ
サイズ	3.783″ x 0.981″ x 0.640″
メーカ	Optilab

■　S₂₁およびS₁₁周波数特性

■　図面

■　推奨ドライバ RFA-9-Mは出力30 dBm、10V_p-pの高利得ドライバモジュールです。LN変調器用ドライバのみならず、マイクロ波伝送及びアナログリンク用の高コストパフォーマンスのデバイスです。

RFA-9-M外観

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

LTC-20は、DCから20 GHzにわたるアナログフォトニクス用に設計された高性能光トランスミッタボードで、DFBレーザ、18GHz光強度変調器および自動バイアス制御ボードを内蔵しています。RoF伝送、デジタル伝送、RF/IF信号分配や衛星通信システム用などにご利用いただけます。

■ 特徴

・14GHz S₂₁帯域幅・1520 nm – 1610 nmの波長範囲・4種類のモードで動作する自動バイアス制御・最大50mW出力の内蔵DFBレーザ – 低電圧駆動 – PM出力 – 高消光比（>30 dB） – 使用温度 -55℃ ~ +75℃（TQモードの場合）

■ 用途

・20 GHz RoF伝送・アナログフォトニクス・RF/IF信号分配・衛星通信・25Gb/sまでのデジタル光通信・サブナノ秒パルス生成

LTC-20

■機能ブロック図

■ 仕様

型番	LTB-20
一般仕様
動作波長	1520 nm – 1610 nm
レーザ光源	内蔵DFBレーザ, 1550 nm±10 nm : 他の波長及び1 MHz以下の狭線幅レーザもご提供可能です
レーザ出力レベル	20 mW, 30 mW, 40 mW, 50 mW
RFリターンロス	>15 dB @ 10 GHz; >10 dB @ 20 GHz
インピーダンス	50 Ω
動作周波数範囲	DC – 25 GHz
入力RF電圧	27 dBm max.
光出力レベル	6.5 dBm typ. (20 mW DFB使用時）
S₂₁帯域幅	3 dB, 14 GHz typ.
変調バイアスモード	4 自動バイアス制御モード（ソフトウエアで選択）
消光比	25 dB typ.; >30 dB (HEバージョン）
変調電圧 V_PI	7 V typ. @ 10 GHz 5.5 V typ. @ 10 GHz（LDバージョン）
アナログリンク特性
IIP3 @ 7GHz	32 dBm typ.; 29 dBm typ. (LDバージョン）
1 dBコンプレッションポイント@ 10 GHz	16.5 dBm typ.; 14.5 dBm typ. (LDバージョン）
機械的仕様
動作温度(標準）	-30 ~ +60 ℃
動作温度（ＴＱバージョン）	-55 ~ +75 ℃
保管温度	-60 ~ +90 ℃
電源	DC ±5 V（オプション1） AC 100/240 VAC（オプション2）
光コネクタ (→光コネクタとは)	FC/APC
ファイバタイプ	SMF-28出力; PANDAファイバ出力（PMバージョン）
RF入力コネクタ	K コネクタ
電源コネクタ	４Pin Molex（ACオプションあり）
リモート制御	USB 2.0 ソフトウエア附属
サイズ	241 x 152 x 41 mm
メーカ	Optilab

■ バイアス制御モード

モード	用途（例）
Q+	リニアアナログ変調の場合のセットポイント
Q-	リニアアナログ変調の場合のセットポイント
Min	パルスジェネレータ動作又はデジタル変調の場合のセットポイント
Max	パルスジェネレータ動作又はデジタル変調の場合のセットポイント

■ バイアスセットモード

■ S21, S11帯域（典型値）

■ 注文方法

LTC-20-XX-YY

XX	PM：偏波保持タイプ HE：高消光比タイプ（デジタル用途）
YY	DC：DC ±5 V（オプション1） AC：AC 100/240 VAC（オプション2）

■ LMC用DC電源（オプション1）

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

LTC-12は、DCから12 GHzにわたるアナログフォトニクス用に設計された高性能光トランスミッタボードで、DFBレーザ、10GHz光強度変調器および自動バイアス制御ボードを内蔵しています。RoF伝送、デジタル伝送、RF/IF信号分配や衛星通信システム用などにご利用いただけます。

■ 特徴

・8GHz S₂₁帯域幅・1520 nm – 1610 nmの波長範囲・4種類のモードで動作する自動バイアス制御・最大50mW出力の内蔵DFBレーザ – 低電圧駆動 – PM出力 – 高消光比（>30 dB） – 使用温度 -55℃ ~ +75℃（TQモードの場合）

■ 用途

・12 GHz RoF伝送・デジタル伝送・アナログフォトニクス・RF/IF信号分配・衛星通信・15Gb/sまでの光通信・サブナノ秒パルス生成

LTC-12

■機能ブロック図

■ 仕様

型番	LTB-12
一般仕様
動作波長	1520 nm – 1610 nm
レーザ光源	内蔵DFBレーザ, 1550 nm±10 nm : 他の波長及び1 MHz以下の狭線幅レーザもご提供可能です
レーザ出力レベル	20 mW, 30 mW, 40 mW, 50 mW
RFリターンロス	>15 dB @ 10 GHz
インピーダンス	50 Ω
動作周波数範囲	DC – 12 GHz
入力RF電圧	27 dBm max.
光出力レベル	6.5 dBm typ. (20 mW DFB使用時）
S₂₁帯域幅	3 dB, 8 GHz typ.
変調バイアスモード	4 自動バイアス制御モード（ソフトウエアで選択）
消光比	25 dB typ.; >30 dB (HEバージョン）
変調電圧 V_PI	7 V typ. @ 10 GHz
アナログリンク特性
IIP3 @ 7GHz	32 dBm typ.; 29 dBm typ. (LDバージョン）
1dBコンプレッションポイント@ 10 GHz	16.5 dBm typ.; 14.5 dBm typ. (LDバージョン）
機械的仕様
動作温度(標準）	-30 ~ +60 ℃
動作温度（ＴＱバージョン）	-55 ~ +75 ℃
保管温度	-60 ~ +90 ℃
電源	DC ±5 V（オプション1） AC 100/240 VAC（オプション2）
光コネクタ	FC/APC
ファイバタイプ	SMF-28出力; PANDAファイバ出力（PMバージョン）
RF入力コネクタ	K コネクタ
電源コネクタ	４Pin Molex（ACオプションあり）
リモート制御	USB 2.0 ソフトウエア附属
サイズ	241 x 152 x 41 mm
メーカ	Optilab

■ バイアス制御モード

モード	用途（例）
Q+	リニアアナログ変調の場合のセットポイント
Q-	リニアアナログ変調の場合のセットポイント
Min	パルスジェネレータ動作又はデジタル変調の場合のセットポイント
Max	パルスジェネレータ動作又はデジタル変調の場合のセットポイント

■ バイアスセットモード

■ S21, S11帯域（典型値）

■ 注文方法

LTC-12-XX-YY

XX	PM：偏波保持タイプ HE：高消光比タイプ（デジタル用途）
YY	DC：DC ±5 V（オプション1） AC：AC 100/240 VAC（オプション2）

■ LMC用DC電源（オプション1）

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

LMC-12はDC – 12GHzのアナログフォトニクス用途に特化した光変調器ボードです。8 GHzの光強度変調器と４つの異なるモードで動作する自動バイアス制御ボード(ABCボード)を内蔵しています。チューナブルレーザ、狭線幅レーザなどの偏波保持光源出力に対応した変調が可能で、各種の用途のための装置への組み込みに適しています。

■ 特徴

・10GHz光変調器・1520nm ~ 1610nmの波長範囲・自動バイアス制御4モード動作内蔵・各種のカスタマイズ可能－低電圧駆動－偏波保持(PM)出力－高消光比(>30 dB) －広温度特性（-55 ~ +75℃）

■ 用途

・アナログフォトニクス・10 GHz RFoF伝送・RF/IF信号分配・衛星通信・12 Gb/sデジタル光通信・サブナノ秒パルス発生

LMB-12外観

■ 機能ブロック図

■ 仕様（データシートPDF)

LN変調器の原理

型番	LMC-12
一般仕様
動作波長	1520 nm ~ 1610 nm
レーザ	お手持ちのレーザ
光入力レベル	50 mW max.
RFリターンロス	> 10 dB @ 8 GHz
インピーダンス	50 Ω
動作周波数範囲	10 MHz ~ 12 GHz
入力RF電圧	25 dBm max.
光出力レベル	6.5 dBm typ. （20 mW出力DFBを用いて）
S₂₁帯域幅	8 GHz typ.
変調バイアスモード	４自動バイアス制御モード（ソフトウエアで選択）
消光比	≧20 dB, 25 dB typ. ; >30 dB (HE バージョン）
変調電圧 V_pi	7 V typ. @ 10GHz
機械的仕様
動作温度（標準）	-30 ~ +60 ℃
動作温度（TQ バージョン)	-55 ~ +75 ℃
保管温度	-60~ +90 ℃
電源	±5 V DC, 2 A max または 100 ~ 240 VAC
光コネクタ (→光コネクタとは)	FC/APC
ファイバタイプ	PANDAファイバ入力, SMF-28出力; PANDAファイバ入出力（PMバージョン）
RF入力コネクタ	SMAコネクタメス
電源コネクタ	４-pin Molex
リモートコントロール	USB 2.0
アラーム	LED バイアスモード状態
サイズ	241 mm x 152 mm x 41 mm
メーカ	Optilab

■ S₂₁周波数特性

■ バイアス制御モード

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

LMC-20はDC – 20GHzのアナログフォトニクス用途に特化した光変調器ボードです。18 GHzの光強度変調器と４つの異なるモードで動作する自動バイアス制御ボード(ABCボード)を内蔵しています。チューナブルレーザ、狭線幅レーザなどの偏波保持光源出力に対応した変調が可能で、各種の用途のための装置への組み込みに適しています。

■ 特徴

・20 GHz光変調器・1520nm ~ 1610nmの波長範囲・自動バイアス制御4モード動作内蔵・各種のカスタマイズ可能－低電圧駆動－偏波保持(PM)出力－高消光比(>30 dB) －広温度特性（-55 ~ +75℃）

■ 用途

・アナログフォトニクス・20GHz RFoF伝送・RF/IF信号分配・衛星通信・23 Gb/s光通信・サブナノ秒パルス発生

LMC-20外観

■ 機能ブロック図

■ 仕様（データシートPDF)

LN変調器の原理

型番	LMC-20
一般仕様
動作波長	1520 nm ~ 1610 nm
レーザ	お手持ちのレーザ
光入力レベル	50 mW max.
RFリターンロス	> 10 dB @ ≦ 10 GHz
インピーダンス	50 Ω
動作周波数範囲	10 MHz ~ 25 GHz
入力RF電圧	25 dBm max.
光出力レベル	≧ 6.5 dBm （±Qモード）
S₂₁帯域幅	15 GHz typ.
変調バイアスモード	４自動バイアス制御モード（ソフトウエアで選択）
消光比	≧ 20 dB, 25 dB typ. ; >30 dB (HE バージョン）
変調電圧 V_pi	7 V typ. @ 10 GHz
機械的仕様
動作温度（標準）	-30 ~ +60 ℃
動作温度（TQ バージョン)	-55 ~ +75 ℃
保管温度	-60~ +90 ℃
電源	±5 V DC, 2 A max または 100 ~ 240 VAC
光コネクタ (→光コネクタとは)	FC/APC
ファイバタイプ	PANDAファイバ入力, SMF-28出力; PANDAファイバ入出力（PMバージョン）
RF入力コネクタ	K コネクタメス
電源コネクタ	４-pin Molex
リモートコントロール	USB 2.0　（含むソフトウエア）
アラーム	LED バイアスモード状態
サイズ	241 mm x 152 mm x 41 mm
メーカ	Optilab
