28 GHzリニア InGaAs PIN フォトディテクタ：PD-28は、直線性に優れた28 GHz帯域幅のInGaAs PINフォトディテクタで、アナログ信号およびディジタル信号の検出に利用可能です。使用波長は1260nm ~ 1610 nmで、28 GHzアナログRF over Fiberシステムや30 Gb/sに達するRZ/NRZ信号伝送に利用可能です。

■　特徴

・60kHz ~ 28GHzの帯域幅（ACカップリング出力時）・DC ~ 28GHzの帯域幅（DCカップリング出力時）・入力に対する高い直線性・動作温度 -20 ~ +50 ℃ ・レンズ状PDを用いた高い集光性・動作波長範囲1260 ~ 1610nm

■ 用途

・ 28 GHz RF over Fiberシステム・ 30 Gb/sに達するRZ/NRZ信号受信・光アンプを含む光リンク・コヒーレント光システム・試験装置のためのフロントエンドO/E変換

■ 機能ブロック図

*内蔵DCブロックはACカップリングのオプション

■ 仕様　

フォトディテクタとは

型番	PD-28
一般仕様
動作波長	1260 nm – 1610 nm
S₂₁ 3dB帯域幅	25 GHz min., 28 GHz typ.
S₂₂特性	< -10 dB @ 12 GHz
低域カットオフ周波数	ACカップリング版：60 kHz, DCカップリング版：DC
応答性 @ 1550 nm	0.8 A/W min., 0.83 A/W typ.
暗電流@25℃, 5V	10 nA typ., 100 nA max.
光リターンロス	-30 dB typ.
PDL@1550nm	0.1 dB max.
逆バイアス電圧	4 V typ.
インピーダンス	50 Ω
出力カップリング	AC結合、DC結合
機械的仕様
動作温度	-20 ℃ ~ +50 ℃
保管温度	-65℃ ~ +75 ℃
動作湿度	85 %
パッケージタイプ	SMAメスRFコネクタ付 2-pin モジュール
ハウジングサイズ	27 mm x 18 mm x 12 mm
ファイバコネクタ (→光コネクタとは)	FC/APC（デフォルト）、他の種類あり
光ファイバ	SMF（ITU-T G.652.D）（0.9 mmφチューブ）
最大定格
PIN 逆バイアス電圧	+7 V max.
順方向電流	18 mA
光入力パワー	平均値：10 mW、ピーク値：20 mW
はんだ融点（10秒間）	250 ℃
メーカ	Optilab

■ 注文方法

PD-28-X-YY

X	A：ハウジングなし（デフォルト） C：従来ハウジングタイプ
YY	DC：DCカップリング出力 AC：ACカップリング出力

■ S₂₁（O/E応答特性）

■ 寸法図

PD-28-A（ハウジングなし）

PD-28-C（従来ハウジングタイプ）

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

23 GHzリニア InGaAs PIN フォトディテクタ：PD-23は、直線性に優れた23 GHz帯域幅のInGaAs PINフォトディテクタで、アナログ信号およびディジタル信号の検出に利用可能です。最適使用波長帯は1260 ~ 1610 nmで、40 mWまでの高い光入射パワーの入力が可能です。

■　特徴

・60kHz ~ 23GHzの帯域幅（ACカップリング出力時）・DC ~ 23GHzの帯域幅（DCカップリング出力時）・40mW以上の入力に対する高い直線性・動作温度 -30 ~ +60 ℃ （TQバージョン：-45 ~ +75 ℃）・35mAに達する高い電流ハンドリング・偏差±1dBのフラットな周波数応答・動作波長範囲850 ~ 1650nm

■ 用途

・ 23 GHz RF over Fiberシステム・ 20 Gb/sまでのRZ/NRZ信号受信・光アンプを含む光リンク・コヒーレント光システム・試験装置のためのフロントエンドO/E変換

■ 機能ブロック図

*内蔵DCブロックはACカップリングのオプション

■ 仕様　

フォトディテクタとは

型番	PD-23
一般仕様
最適動作波長	1260 nm – 1610 nm
動作波長	850 nm – 1650 nm
光入力レベル	40 mW max.
S₂₁ 3dB帯域幅	19 GHz min., 21 GHz typ.
S₂₂特性	< -10 dB @ 12 GHz、< -6 dB @ 20 GHz
応答性	0.9 A/W min., 1.0 A/W typ. @ 1550 nm （TQバージョン：0.8 A/W min. @ 1550 nm）
暗電流@25℃, 5V	10 nA typ., 100 nA max.
光リターンロス	-30 dB typ.
PDL@1550nm	0.05 dB max.
光ファイバ	SMF-28
逆バイアス電圧	5 V typ.
インピーダンス	50 Ω
出力カップリング	AC結合、DC結合
機械的仕様
動作温度	-30 ℃ ~ +60 ℃ （TQバージョン：-45 ℃ ~ +75 ℃）
保管温度	-65℃ ~ +75 ℃
動作湿度	85 %
フォトダイオードバイアス電圧	5 V±1 V DC
パッケージタイプ	SMAメスRFコネクタ付 2-pin モジュール
ハウジングサイズ	30 mm x 20 mm x 14 mm
ファイバコネクタ (→光コネクタとは)	FC/APC
光ファイバ	SMF-28（φ 0.9 mmチューブ）
最大定格
PIN バイアス電圧	+2.0 ~ +7 V
順方向電流	35 mA
光入力パワー	40 mW
はんだ融点（10秒間）	250 ℃
メーカ	Optilab

■ 注文方法

PD-23-X-YY-ZZ

X	A：ハウジングなし（デフォルト） C：従来ハウジングタイプ M：Ready-to-useモジュールタイプ
YY	DC：DCカップリング出力 AC：ACカップリング出力
ZZ	TQ：TQ（広温度範囲）バージョン

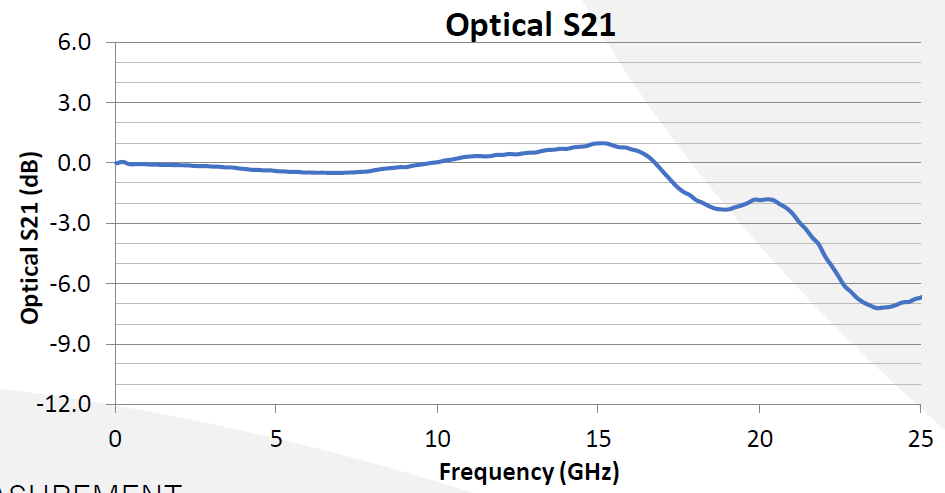

■ S₂₁（O/E応答特性）

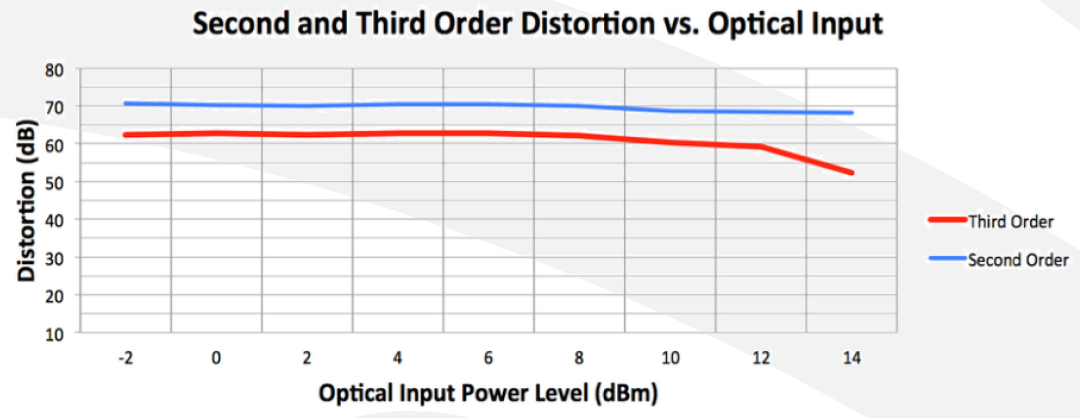

■ 2次歪み（CSO）、3次歪み（CTB）特性

https://www.optilab.com/products/pd-23

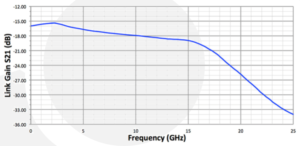

■ リンクゲイン（光送信器：IM-1550-20）

https://www.optilab.com/products/pd-23

■ 寸法図

PD-23-A（ハウジングなし）

PD-23-C（従来ハウジングタイプ）

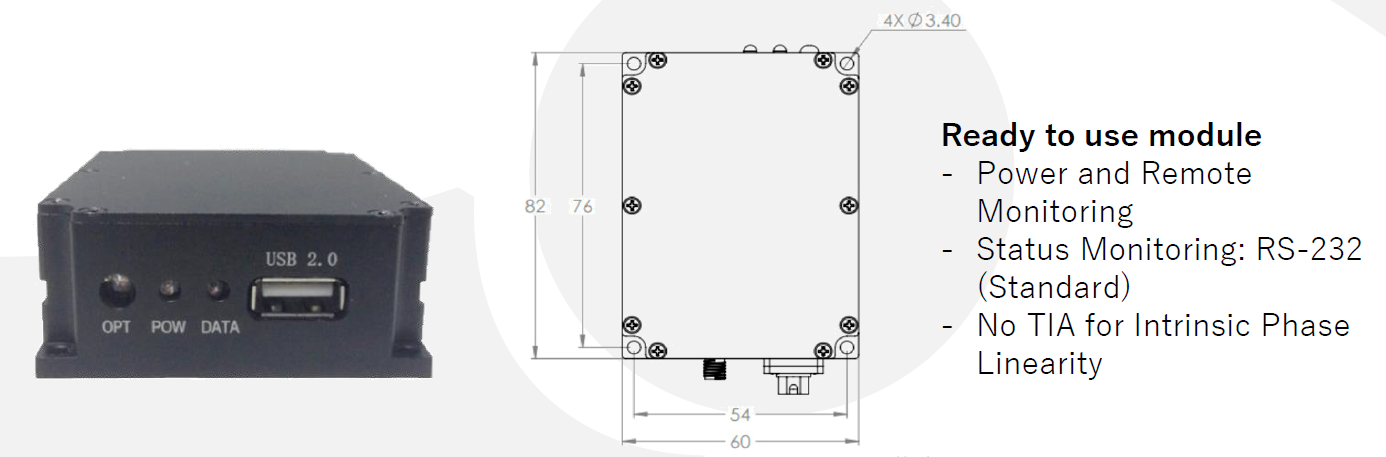

PD-23-M（Ready-to-useモジュールタイプ）

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

20GHzリニア InGaAs PIN フォトディテクタ：PD-20-TQは、直線性に優れた20GHz帯域幅のInGaAs PINフォトディテクタで、60kHz – 20GHzのアナログ信号、20Gb/sまでのディジタル信号の検出に利用できます。動作温度 -40 ℃ ~ +75 ℃、保管温度範囲-55℃ ~ +125 ℃と温度範囲の広いのが特徴です。最適使用波長帯は1260nm-1600nmで、40mWまでの高い光入射パワーの入力が可能です。

■　特徴

・60kHz – 20GHzの広い帯域幅・40mW+入力に対する高い直線性・動作温度 -40 ℃ ~ +75 ℃ ・35mAまでの高電流ハンドリング・フラットな周波数応答, ±1dB ・有効波長範囲850 – 1650nm ・ハーメチックシール・標準１年保証

■ 用途

・アナログ RF over Fiber システム・ 20Gb/s　までのRZ/NRZ信号受信・ LIDARシステム・コヒーレント光システム・試験装置のフロントエンドO/E変換

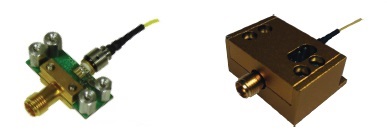

　　　　PD-20-TQ 　　　　　　　外部ハウジング付PD-20-TQ　　　

■ 機能ブロック図

■ 仕様

フォトディテクタとは

型番	PD-20-TQ
一般仕様
最適動作波長	1260 nm – 1600 nm
可能動作波長	850 nm – 1650 nm
光入力レベル	40 mW max.
S21 3dB帯域幅	17 GHz min., 19G Hz typ.
S22特性	< -10 dB @ 20 GHz
応答性	0.85 A/W @ 1550 nm typ., 0.90 A/W @ 1310 nm typ.
暗電流@25℃, 5V	10 nA typ., 100 nA max.
光リターンロス	-30 dB typ.
光PDL@1550nm	0.05 dB max.
光ファイバ	SMF-28
バイアス電圧	5 V typ.
インピーダンス	50 Ω
カップリング	ACカップル
アナログ応用
有効帯域幅	60 kHz – 20 GHz
リップル（1GHz）	±1.0 dB max.
群遅延	±7.0 ps
2次高調波歪み	-70.0 dBc max.
3次高調波歪み	-75.0 dBc max.
デジタル応用
感度 @ 10Gb/s	-19.0 dBm
受信帯域幅	20 Gb/s まで
データフォーマット	RZ, NRZ
LT-15を使ったリンク特性
SFDR	113 dB Hz^2/3
リンクロス	-20 dB @ 10dBm 光
機械的仕様
動作温度	-40 ℃ ~ +75 ℃
保管温度	-55℃ ~ +125 ℃
動作湿度	85 %
フォトダイオードバイアス電圧	5 V±1 V DC
パッケージタイプ	K タイプRFコネクタ付 2-pin モジュール
ハウジングサイズ	30 mm x 20 mm x 14 mm
ファイバコネクタ (→光コネクタとは)	FC/APC
光ファイバ	SMF-28（φ 0.9 mmチューブ）
最大定格
PIN バイアス電圧	+2.0 ~ +7 V
フォワード電流	35 mA
光入力損傷閾値	50 mW
メーカ	Optilab

■ 特性測定例

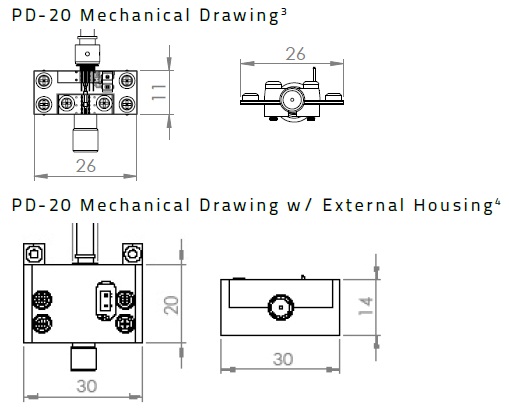

■ 寸法図

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

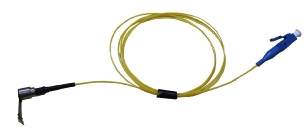

APD-10は、ファイバピグテイル付の高感度APD-TIA光レシーバで、高速InGaAsアバランシェフォトダイオードとTIAがハーメチックシール同軸型パッケージに内蔵されています。フレキシブルプリント基板が使用されており、光コネクタはLC/UPCです。

■　特徴

・10Gb/sゲイン帯域幅・TIAアンプ内蔵・高感度：-26 dBm typ. ・低消費電力：0.1W typ

■ 用途

・10GBASE-L イーサーネット・SOONET OC-192 ・SDH STM-64 ・10G ファイバチャネル・光ファイバセンサ

■ 機能ブロック図

apd-10-2

■ 仕様

フォトディテクタとは

型番	APD-10
一般仕様
動作波長	1250 nm – 1600 nm
APDブレイクダウン電圧	25 V min., 34V typ., 40 V max.
VBR 温度係数	0.07 V/℃ typ., 0.11 V/℃ max.
トータル暗電流	20 nA typ., 100 nA max.
応答性	0.65 A/W min., 0.75 A/W typ.
感度	-27.5 dBm min., -26.5 dBm max.
トランスインピーダンス	10 kΩ min., 12 kΩ typ.
キャパシタンス	0.18 pF typ., 0.22 pF max.
光リターンロス	-27 dB
3 dB S21帯域幅	6.0 GHz min., 8.0 GHz typ.
デジタル帯域幅	10 Gb/s
機械的仕様
光入力パワー	-26 dBm min., -3 dBm max.
逆方向電流	2 mA
順方向電流	32 mA typ.
動作温度	0 ℃ ~ +85 ℃
保管温度	-40℃ ~ +85 ℃
動作湿度	85 %
光コネクタ (→光コネクタとは)	LC/UPC
光ファイバ	SMF-28
メーカ	Optilab

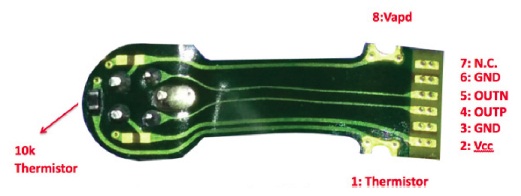

■ ピン配置

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

40GHzリニア InGaAs PIN フォトディテクタ：PD-40-TQは、直線性に優れた40GHz帯域幅のInGaAs PINフォトディテクタで、60kHz – 40GHzのアナログ信号、40Gb/sまでのディジタル信号の検出に利用できます。動作温度の広いのが特徴で、 -40 ℃ ~ +75 ℃の範囲でご使用いただけます。最適使用波長帯は1000nm-1650nmで、50mWまでの高い光入射パワーの入力が可能です。

■　特徴

・60kHz – 40GHzの広い帯域幅・50mW+入力に対する高い直線性・動作温度 -40 ℃ ~ +75 ℃ ・35mAまでの高電流ハンドリング・フラットな周波数応答, ±1dB ・有効波長範囲850 – 1650nm ・ハーメチックシール・標準１年保証

■ 用途

・アナログ RF over Fiber システム・ 40Gb/s　までのRZ/NRZ信号受信・ LIDARシステム・コヒーレント光システム・試験装置のフロントエンドO/E変換

PD-40-TQ 　　　　外部ハウジング付PD-40-TQ

■ 機能ブロック図

■ 仕様

フォトディテクタとは

型番	PD-40-TQ
一般仕様
最適動作波長	1000 nm – 1650 nm
可能動作波長	850 nm – 1650 nm
光入力レベル	50 mW max.
S21 3dB帯域幅	33 GHz min., 35 GHz typ.
S22特性	< -10 dB @ 20 GHz
応答性	0.80 A/W @ 1550 nm typ., 0.85 A/W @ 1310 nm typ.
暗電流@25℃, 5V	10 nA typ., 100 nA max.
光リターンロス	-30 dB typ.
光PDL@1550nm	0.05 dB max.
光ファイバ	SMF-28
バイアス電圧	5 V typ.
インピーダンス	50 Ω
カップリング	ACカップル
アナログ応用
有効帯域幅	60 kHz – 40 GHz
リップル（1GHz）	±1.0 dB max.
群遅延	±7.0 ps
2次高調波歪み	-70.0 dBc max.
3次高調波歪み	-75.0 dBc max.
デジタル応用
受信帯域幅	40 Gb/s まで
データフォーマット	RZ, NRZ
機械的仕様
動作温度	-40 ℃ ~ +75 ℃
保管温度	-55℃ ~ +125 ℃
動作湿度	85 %
フォトダイオードバイアス電圧	5 V±1 V DC
パッケージタイプ	K タイプRFコネクタ付 2-pin モジュール
ハウジングサイズ	30 mm x 20 mm x 14 mm
ファイバコネクタ (→光コネクタとは)	FC/APC
光ファイバ	SMF-28（φ 0.9 mmチューブ）
最大定格
PIN バイアス電圧	+2.0 ~ +7 V
フォワード電流	35 mA
光入力損傷閾値	60 mW
ハンダ付け温度(10s)	250℃
メーカ	Optilab

■ 特性測定例

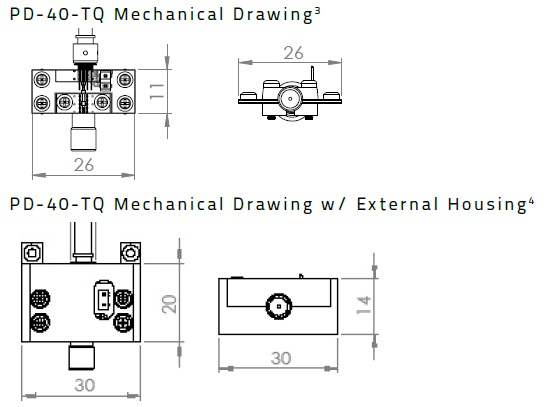

■ 寸法図

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

40GHzリニア InGaAs PIN フォトディテクタ：PD-40-MMは入力が50/125μmマルチモードファイバのフォトディテクタです。直線性に優れ、60kHz – 40GHzのアナログ信号、40Gb/sまでのディジタル信号の検出に利用できます。最適使用波長帯は1000nm-1650nmで、40mWまでの高い光入射パワーの入力が可能です。

■　特徴

・50/125μmマルチモードファイバ入力・60kHz – 40GHzの広い帯域幅・30mW+入力に対する高い直線性・35mAまでの高電流ハンドリング・フラットな周波数応答, ±1dB ・有効波長範囲850 – 1650nm ・ハーメチックシール・標準１年保証

■ 用途

・アナログ RF over Fiber システム・ 40Gb/s　までのRZ/NRZ信号受信・ LIDARシステム・コヒーレント光システム・試験装置のフロントエンドO/E変換

PD-40-MM　　　外部ハウジング付PD-40-M

■ 機能ブロック図

■ 仕様

フォトディテクタとは

型番	PD-40-MM
一般仕様
最適動作波長	1000 nm – 1650 nm
可能動作波長	850 nm – 1650 nm
光入力レベル	40 mW max.
S21 3dB帯域幅	35 GHz min., 37 G Hz typ.
S22特性	< -10 dB @ 30 GHz
応答性	0.55 A/W @ 1550 nm typ. 0.60 A/W @ 1310 nm typ. 0.30 A/W @ 850 nm typ.
暗電流@25℃, 5V	10 nA typ., 100 nA max.
光リターンロス	-30 dB typ.
光PDL@1550nm	0.05 dB max.
光ファイバ	MMF 50/125μm
バイアス電圧	5 V typ.
インピーダンス	50 Ω
カップリング	ACカップル
アナログ応用
有効帯域幅	60 kHz – 40 GHz
リップル（1GHz）	±1.0 dB max.
群遅延	±7.0 ps
2次高調波歪み	-70.0 dBc max.
3次高調波歪み	-75.0 dBc max.
デジタル応用
感度 @ 10 Gb/s	-19.0 dBm
受信帯域幅	40 Gb/s まで
データフォーマット	RZ, NRZ
機械的仕様
動作温度	-10 ℃ ~ +50 ℃
保管温度	-20℃ ~ +80 ℃
動作湿度	85 %
フォトダイオードバイアス電圧	5 V±1 V DC
パッケージタイプ	K タイプRFコネクタ付 2-pin モジュール
ハウジングサイズ	30 mm x 20 mm x 14 mm
ファイバコネクタ (→光コネクタとは)	FC/APC
光ファイバ	MMF 50/125μm（φ 0.9 mmチューブ）
最大定格
PIN バイアス電圧	+2.0 ~ +7 V
フォワード電流	35 mA
入力光パワー損傷閾値	40 mW
メーカ	Optilab

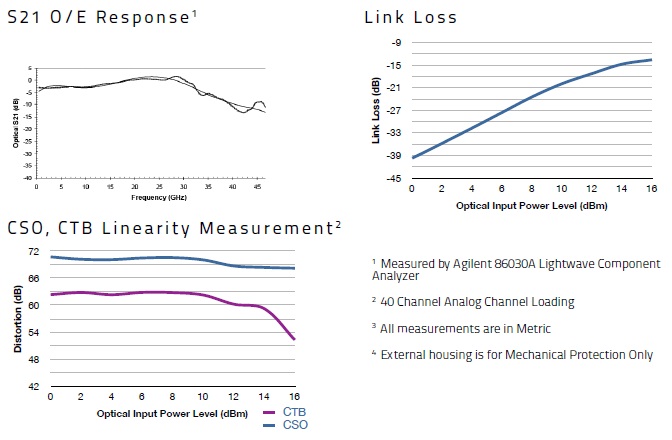

■ 特性測定例

■ 寸法図

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

40GHzリニア InGaAs PIN フォトディテクタ：PD-40は直線性に優れた40GHz帯域幅のInGaAs PINフォトディテクタで、60kHz – 40GHzのアナログ信号、40Gb/sまでのディジタル信号の検出に利用できます。最適使用波長帯は1260nm-1610nmで、10mWまでの光入射パワーの入力が可能です。

■　特徴

・60kHz – 40GHzの広い帯域幅・動作温度 -10 ℃ ~ +50 ℃ ・35mAまでの高電流ハンドリング・フラットな周波数応答, ±1dB ・可能動作波長 850 – 1650nm ・ハーメチックシール・標準１年保証

■用途

・アナログ RF over Fiber システム・ 40Gb/s　までのRZ/NRZ信号受信・ LIDARシステム・コヒーレント光システム・試験装置のフロントエンドO/E変換

■ 機能ブロック図

pd-30-2

■ 仕様

フォトディテクタとは

型番	PD-40
一般仕様
最適動作波長	1260 nm – 1610 nm
可能動作波長	850 nm – 1650 nm
光入力レベル	10 mW max.
S21 3dB帯域幅	31 GHz min., 33 G Hz typ.
S22特性	< -10 dB @ 30 GHz
応答性	0.80 A/W @ 1550 nm typ. 0.35 A/W @ 850 nm typ.
暗電流@25℃, 5V	10 nA typ., 100 nA max.
光リターンロス	-30 dB typ.
光PDL@1550nm	0.05 dB max.
光ファイバ	SMF-28
バイアス電圧	5 V typ.
インピーダンス	50 Ω
カップリング	ACカップル（DCカップルはオプション）
アナログ応用
有効帯域幅	60 kHz – 40 GHz（ACカップル）
リップル（1GHz）	±1.0 dB max.
群遅延	±7.0 ps
2次高調波歪み	-70.0 dBc max.
3次高調波歪み	-75.0 dBc max.
デジタル応用
感度 @ 10 Gb/s	-19.0 dBm
受信帯域幅	40 Gb/s まで
データフォーマット	RZ, NRZ
LT-20を使ったリンク特性
SFDR	113 dB Hz^2/3
リンクロス	-25 dB @ 10 dBm 光入力
機械的仕様
動作温度	-10 ℃ ~ +50 ℃
保管温度	-40℃ ~ +75 ℃
動作湿度	85 %
フォトダイオードバイアス電圧	5 V±1 V DC
パッケージタイプ	K タイプ雌型RFコネクタ付 2-pin モジュール
ハウジングサイズ	30 mm x 20 mm x 14 mm
ファイバコネクタ (→光コネクタとは)	FC/APC
光ファイバ	SMF-28（φ 0.9 mmチューブ）
最大定格
PIN バイアス電圧	+2.0 ~ +7 V
フォワード電流	35 mA
光入力パワー	10 mW
ハンダ付け温度（10 s)	250℃
メーカ	Optilab

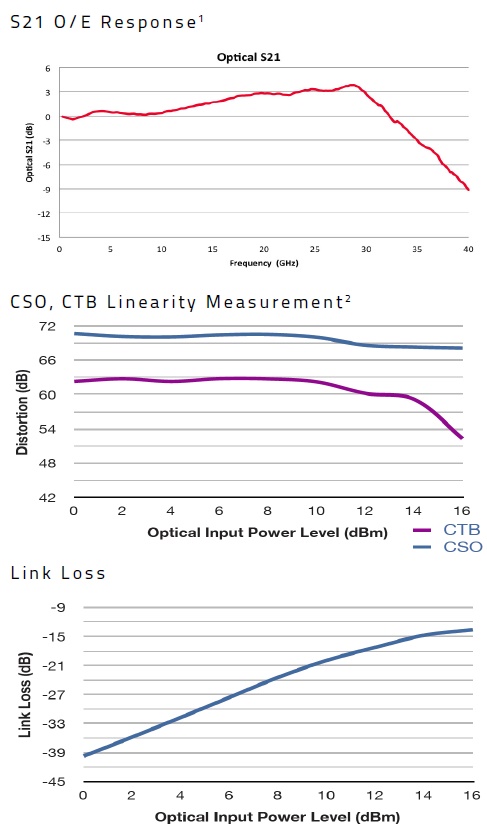

■ 特性測定例

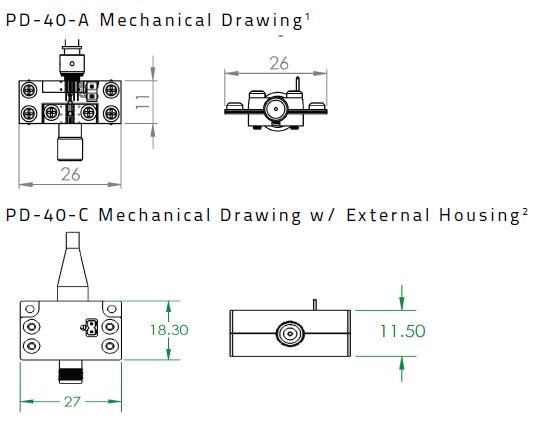

■ 寸法図

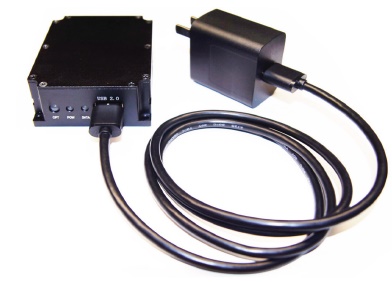

PD-40-M モジュールハウジング USBを介したPCあるいは付属のAC/DCアダプタで簡単に動作するモジュールです。 pd-40-3
