光変調器ドライバ：MD-12-Bは、シングルエンド入力で外部変調器を駆動できるベンチトップ型12GHz RFアンプです。EML, EAM, Mach-Zehnderデバイスの駆動に利用できます。また、RFリンクにおいて、100kHz – 12GHz、26dBm最大出力広帯域RFアンプとしても利用可能です。デジタル応用では、15Gb/sの入力信号を7.5Vp-pの駆動レベルに増幅、高品質、低ジッターの電気駆動信号を発生します。さらに、マニュアル調節DCバイアス電圧ポートを備えており、標準的なLN変調器にも有効にお使いいただけます。
■ 特徴 ・12GHzまでの帯域幅 ・15Gb/s超のデータ速度 ・12V マニュアルDCバイアスポート ・LCDディスプレイ付きベンチトップタイプ ・可変RFゲインコントロール   ■ 用途 ・15Gb/sデジタル変調 ・DSPKドライバ ・15GHzアナログRF増幅 ・RoFリンクでの増幅
■ 仕様　（データシートPDF） LN変調器の原理
　型番 MD-12-B
　一般仕様
　3dB S21帯域幅
 12 GHz min.
　S11特性
 < -10 dB at 10 GHz
　飽和出力
 > 26 dBm typ.
　RFゲイン
 16 dB – 26 dB、可変
　ゲインリップル
 ±1.5 dB over 5GHz
　入出力インピーダンス
 50 Ω
　入力VSWR to -10GHz
 1.6 : 1 typ.
　出力VSWR
 2.0 : 1 typ.
　総消費電力
 7 W max.
　ゲイン調節範囲
 10 dB typ.
　DC コントロール
　手動DC調節
 -12 ~ +12 V
　手動バイアス調節範囲
 -12 ~ +12V
　デジタル応用
　データ速度
 15 Gb/s まで
　パルス応答
 10 %、立ち上がり時間　35 ps typ.
　出力電圧
 7.5 Vp-p typ.
　入力範囲
 500 mV – 1.5.V
　アナログ応用
　有効周波数範囲
 75 kHz – 15 GHz
　P1dB
 > 23 dBm max.
　グループディレイ(2 – 10 GHz)
 ±25 ps
　雑音指数
 11 dB
　小信号ゲイン
 30 dB typ.
　機械的仕様
　動作温度
 0 ℃ ~ +70 ℃
　保管温度
 -45 ℃ ~ +100 ℃
　動作湿度
 85 %
　電源
 110/220V AC, 50/60 Hz
　RF 入出力コネクタ
 Kコネクタ 雌型
　サイズ
 280 mm x 90 mm x 320 mm
　メーカ
 Optilab

新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

LTB-12-VOAは、2GHzから15GHzにわたるアナログフォトニクス用に設計された可変光アッテネータ（VOA)付光汎用トランスミッタです。光出力バランス用VOAを内蔵しており、マルチチャネルDWDMネットワークにおけるゲインバランスをとるのに便利です。ユニットは、狭線幅DFBレーザ、光強度変調器、自動バイアスコントロールボードで構成されています。
■ 特徴
・VOA内蔵 ・内部DFBレーザ ・15 GHz動作範囲 ・10 dBの減衰範囲 ・自動バイアス制御、Q+モードまたは４モード
■用途
・アナログフォトニクス ・DWDMネットワーク ・衛星通信 ・15Gb/s光通信 ・サブナノ秒パルス生成 ・15 GHz RoF
■ 機能ブロック図

LTB-12-VOA
■ 仕様　（データシートPDF)
　型番 LTB-12-VOA
　一般仕様
　動作波長
 1520 nm – 1560 nm
　レーザ光源
 内蔵DFBレーザ, 1550 nm±10 nm or カスタマイズ
　レーザ出力レベル
 20 mW typ.
　RFリターンロス
 >10 dB @ 10 GHz,　　>10 dB @ 12 GHz
　インピーダンス
 50Ω
　動作周波数範囲
 2 GHz – 15 GHz
　光出力レベル
 5 dBm min.
　変調バイアスモード
 Q+モード（標準） 4 自動バイアス制御モード（オプション）
　変調電圧 VPI
 7 V typ. @ 10 GHz;
 可変光アッテネータ
 減衰範囲  10 dBm min.
 減衰ステップ  0.01 dBステップ
　アナログリンク特性
　IIP3 @ 7GHz
 32 dBm typ.
　1 dBコンプレッションポイント@ 10 GHz
 16 dBm typ.
　機械的仕様
　動作温度
 -30 ~ +60 ℃
　保管温度
 -60 ~ +90 ℃
　電源
 ±5 V, 1 A typ.
　光コネクタ (→光コネクタとは)
FC/APC
　ファイバタイプ
 SMF-28出力
　RF入力コネクタ
 SMA 雌コネクタ
　電源コネクタ
 ４Pin Molex
　リモート制御
 USB 2.0 ソフトウエア付
　アラーム
 LED バイアスモード状態
　サイズ
 206 mm x 102.4 mm x 31.5 mm
　メーカ
 Optilab

新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

BPR-20-Mは、20GHzバランス光レシーバモジュールです。単一５V電源で動作し、バランス光検出や43Gbit/s DQPSKレシーバなどの用途にすぐに利用できます。差動リニアトランスインピーダンス/可変ゲインアンプを備え、手動と自動の両モードでゲインコントロールできます。手動モードでは、1200 V/Aのリニア変換ゲインとなります。自動モードは、最大700 mVの差動電圧出力を一定に保持します。また、フロントエンド光復調器の閉ループ制御のためのピークディテクタ出力を備えています。バランスシグナルパス間5ps以下のトータルスキューにより優れた電気及び光位相伝搬特性を実現しています。
■ 特徴
・ デュアル光入力、差動RF出力 ・ ACカップリングのための内蔵DCブロック ・ 理想に近いマッチング応答 ・ 高いコモンモードリジェクション比 ・ 極低スキュー ・ 自動/手動ゲインコントロールモード ・ 入力プロテクション
■ 用途
・ 最大20 GHzのバランスリニアレシーバ ・ 20GHzアナログRFリンク ・ 43 Gbit/s DQPSKレシーバ ・ 低ノイズリニア伝送システム
■ 仕様　（データシートPDF）
型番 BPR-20-M
　一般仕様
　最適動作波長
 1280 ~ 1620 nm
　光入力レベル
 -15 ~ +4 dBm
　S21 3 dB 帯域幅
 20 GHz typ.
　フォトダイオード応答性
 0.7 A/W @ 1550 nm
　TIA差動ゲイン
 50 ~ 5000
　変換ゲイン
 3000 V/W typ.
30 dB typ.
　光 PDL @ 1550 nm
 0.5 dB max.
　PDバイアス電圧
 +3.3 V
　出力リターンロス
 10 dB @ 11GHz 7 dB @ 22.5 GHz
　動作モード
 MGC: 固定ゲイン　& AGC: 出力振幅調節
　作動電圧スイング
 1200 mV max.
　カップリング
 AC カップル
　パルス幅
 22 ps typ., 25 ps max.
　スキュー
 5 ps typ., 20 ps max.
　機械的仕様
　動作温度
 0 ℃ ~ +60 ℃
　保管温度
 -40℃ ~ +85 ℃
　動作湿度
 85 % max.
　電源
 5 V
　消費電力
 500 mW typ.
　ハウジングサイズ
 162 mm x 112 mm x 33 mm
　ファイバコネクタ (→光コネクタとは)
FC/APC or LC/APC
　光ファイバ
 SMF-28
　RF出力コネクタ
 SMA, 差動
　メーカ
 Optilab


新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

PR-30-Aはアナログ用の30GHzリニアフォトレシーバです。高直線性TIAゲイン、２つのGPPO-RF出力コネクタを特徴としています。フォトレシーバは14ピンバタフライパッケージにPINフォトダイオードと線形トランスインピーダンスアンプ（TIA)を装備しています。また、内蔵可変ゲインアンプにより手動(MGC)/自動(AGC)の両モードでゲインコントロール可能で、MGCモードで2000 V/Wのリニアな変換ゲインを得ることができます。AGCモードでは、一定差動電圧になるよう自動調節して1800mVまで出力できます。高変換ゲイン、低入力換算雑音で、高速アナログ受信用途に最適です。
■ 特徴
・35GHzまで調節可能な3dB帯域幅 ・VGA集積リニアＴＩＡ ・14Pin mini-DILパッケージ ・MGC & AGCモード ・2000V/Wの高コネクションゲイン ・ハーメチックシールバージョンも利用可
■ 用途
・低ノイズアナログヘテロダイン検出 ・トランスポンダー & ラインカード設計 ・30 GHz アナログRoFリンク ・PAM-4
■ 機能ブロック図
■ 仕様　（データシートPDF）
　型番 PR-30-A
　一般仕様
　最適動作波長
 1250 ~ 1650 nm
　光入力レベル
 +4 dBm max.
　S21 3 dB 帯域幅
 29 GHz typ. @ max. gain
　暗電流 @ 25℃, 3.3 V
 5 nA typ.
　コンバージョンゲイン
 1500 V/W min., 2000 V/W typ.
　光リターンロス
 30 dB typ.
　光PDL @ 1550 nm
 0.25 dB max.
　PD逆バイアス電圧
 3.3±0.2 V, 4.5 V max.
　TIA動作電圧
 3.3±0.2 V
　出力リターンロス
 <-10 dB 25 GHzまで
　差動出力電圧
 1800 mVpp まで
　インピーダンス
 50 Ω
　出力カップリング
 DC (外部ACカップリングが必要）
　等価入力雑音密度
 40 pA/√Hz max.
　機械的仕様
　動作温度（標準）
 0 ℃ ~ +75 ℃
　動作温度（HS)
 -30℃ ~ +75 ℃
　保管温度
 -50℃ ~ +85℃
　動作湿度
 85 % max.
　電源電流
 90 mA typ..
　消費電力
 300 mW typ.
　ハウジングサイズ
 18 mm x 22 mm x 8.5 mm
　ファイバコネクタ (→光コネクタとは)
FC/APC 標準 or その他
　光ファイバ
 SMF-28
　パッケージタイプ
 14 pin butterfly min-DIL
　RF出力コネクタ
 デュアル GPPO
　絶対最大定格
　PDリバースバイアス電圧  4.5 V
　入射光パワー 6 mW
　ESD, 入出力ピン 1000 V min.
　ESD, 他の全てのピン 2000 V min.
　ラッチアップ JESD78 Class 2
　湿度 95 %
　メーカ
 Optilab


新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

PR-23-A-HSはアナログ用の23GHzリニアフォトレシーバです。ハーメチックシール、高直線性TIAゲイン、２つのGPPO-RF出力コネクタを特徴としています。フォトレシーバは14ピンバタフライパッケージにPINフォトダイオードと線形トランスインピーダンスアンプ（TIA)を装備しています。また、内蔵可変ゲインアンプにより手動(MGC)/自動(AGC)の両モードでゲインコントロール可能で、MGCモードで1500 V/Wのリニアな変換ゲインを得ることができます。AGCモードでは、一定差動電圧になるよう自動調節して1200mVまで出力できます。高変換ゲイン、低入力換算雑音で、高速アナログ受信用途に最適です。
■ 特徴
・ハーメチックシール ・23GHzまで調節可能な帯域幅 ・VGA集積リニアＴＩＡ ・14Pin mini-DILパッケージ ・差動ＲＦ出力デュアルGPPOコネクタ ・MGC & AGCモード
■ 用途
・23 GHzまでのリニアレシーバ ・23 GHz アナログRoFリンク ・低ノイズアナログヘテロダイン検出 ・トランスポンダー & ラインカード設計
■ 機能ブロック図
■ 仕様　（データシートPDF）
型番 PR-23-A-HS
　一般仕様
　最適動作波長
 950 ~ 1650 nm
　光入力レベル
 +4 dBm max.
　S21 3 dB 帯域幅
 23 GHz typ.
　暗電流 @ 25℃, 3.3 V
 5 nA typ.
　コンバージョンゲイン
 1500 V/W typ., 1300 V/W min.
　光リターンロス
 30 dB typ.
　光PDL @ 1550 nm
 0.25 dB max.
　PD逆バイアス電圧
 3.3±0.2 V
　TIA動作電圧
 3.3±0.2 V
　出力リターンロス
 8 dB @ 20 GHz
　差動出力電圧
 1200 mVpp まで
　インピーダンス
 50 Ω
　出力カップリング
 DC (外部ACカップリングが必要）
　インパルス応答
 22 ps typ.
　等価入力雑音密度
 100 pA/√Hz max.
　機械的仕様
　動作温度
 0 ℃ ~ +75 ℃
　保管温度
 -40℃ ~ +85 ℃
　動作湿度
 85 % max.
　電源電流
 87 mA typ., 93 mA max.
　消費電力
 275 mW typ., 307 mW max.
　ハウジングサイズ
 18 mm x 22 mm x 8.5 mm
　ファイバコネクタ (→光コネクタとは)
FC/APC or LC/APC
　光ファイバ
 SMF-28
　パッケージタイプ
 14 pin butterfly min-DIL
　RF出力コネクタ
 デュアル GPPO
　メーカ
 Optilab


新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

BPR-23-D-HSは23GHzリニアバランスフォトレシーバで、ハーメチックシールされています。14pin min-DILパッケージにデュアルバランスPDアレイとリニアトランスインピーダンスアンプが内蔵されています。手動ゲインコントロールモード（MGC)あるいは自動ゲインコントロールモード（AGC)のどちらでも動作できます。1500 V/Wの差動変換ゲイン、0.5 dB以下の不均衡ゲイン、1200 mVppまでの差動出力電圧の特性を有していますので、48 Gbit/sまでのDQPSK、低雑音アナログヘテロダイン検出への利用が見込めます。
■ 特徴
・2 3GHzまで調節可能な帯域幅 ・ 低スキュー ・ VGA集積リニアＴＩＡ ・ 14Pin mini-DILパッケージ ・ 差動ＲＦ出力デュアルGPPOコネクタ ・ MGC & AGCモード
■ 用途
・ 23 GHzまでのバランスリニアレシーバ ・ 48 Gb/s DQPSK通信システム ・ 低ノイズアナログヘテロダイン検出 ・ 23 GHz アナログRoFリンク ・ トランスポンダー & ラインカード設計
■ 機能ブロック図
■ 仕様（データシートPDF)

　型番 BPR-23-D-HS
　一般仕様
　最適動作波長
 950 ~ 1650 nm
　光入力レベル
 +4 dBm max.
　S21 3 dB 帯域幅
 23 GHz typ.
　暗電流 @ 25℃, 3.3 V
 5 nA typ.
　変換ゲイン
 1500 V/W typ., 1300 V/W min.
　変換ゲインの不均衡
 0.3 dB typ.
30 dB typ.
　光PDL @ 1550 nm
 0.25 dB max.
　PD逆バイアス電圧
 3.3 V±0.2 V
　TIA動作電圧
 3.3 V±0.2 V
　出力リターンロス
 ８ dB @ 20 GHz
　差動出力電圧
 1200 mVpp まで
　インピーダンス
 50 Ω
　出力カップリング
 DC（外部ACカップリングが必要です）
　インパルス応答
 22 ps typ.
　スキュー
 5 ps typ., 20 ps max.
　差動電圧スイング 1200 mV max.
　パルス幅 22 ps typ., 25 ps max.
　等価入力雑音密度
 100 pA/√Hz max.
　機械的仕様
　動作温度
 0 ℃ ~ +75 ℃
　保管温度
 -40℃ ~ +85 ℃
　動作湿度
 85 % max.
　電源電流
 87 mA typ., 93 mA max.
　消費電力
 275 mW typ., 307 mW max.
　ハウジングサイズ
 18 mm x 22 mm x 8.5 mm
　ファイバコネクタ (→光コネクタとは)
FC/APC or LC/APC
　光ファイバ
 SMF-28
　パッケージタイプ
 14 pin butterfly min-DIL
　RFコネクタ
 デュアル GPPO
　メーカ
 Optilab


新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

MIOC-1550-PGは、回転数センサや慣性航法装置用光ファイバジャイロのキー部品となる光集積チップです。このチップにはポラライザー、Yカップラ、2コの光位相変調器が集積されています。ベースのLiNbO3導波路はHTPE(High Temperature Proton Exchange)法で作られています。MIOC-1550-PGの特徴は60 dBを超える高い偏光消光比で、偏光クロストークにより起こるバイアスドリフトを最小化しています。また、広い温度範囲で信頼性の高い動作が可能です。
■　特徴
・1550nm動作 ・偏波保持(PM)入出力ポート ・<-20dBのファイバ/チップクロストーク ・低挿入損失 ・プッシュープル電極設計 ・非パッケージチップの利用可
■　用途
・光ファイバジャイロ ・光ファイバ電流センサ ・ハイドロフォンなど ・研究開発
■　機能ブロック図
■ 仕様　（データシートPDF）
 		 LN変調器の原理
　型番 MIOC-1550-PG
　光仕様
　動作波長 1550±20 nm
　ピグテイル挿入損失 ≦3.5 dB （3.0 dBも可）
　分岐比 50±5 %
　半波長位相変調電圧, Vπ 4 V
　偏光消光比, チップ ≧ 60 dB
　PMピグテイル クロストーク ≦-20 dB
　強度変調 ≦0.1 %
　電極タイプ プッシュープル
　動作温度 -45℃ ~ +70℃
　機械的仕様
　ハウジング材*1 ステンレス
　入出力ファイバ 80µm（カスタマイズ可）
　基板材 LiNbO3
　結晶方位 X-cut, Y-propagation
　導波路製法 プロトン交換
　メーカ
 Optilab


新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

QPSK (Quadrature Phase Shift Keying)光変調器 QPSK-OM-23は、2つのMach-Zender光変調器の二重並列構造になっています。これは、IQ変調器またはネスト変調器としてもよく知られています。各変調器は23Gb/sの信号をサポートするように設計されています。変調器に集積された偏光子により、QPSK変調フォーマットに要求されている高い消光比が可能となります。
■ 特徴
・23GHz帯域幅 ・40Gb/sデータレート ・2つのRF入力と並列デュアルMZI ・消光比 > 25dB
■ 用途
・QPSK/DQPSK伝送 ・SSB制御キャリアMod ・QAM/OFDM ・フリースペース通信 ・R&D ・コヒーレント伝送/センシング
■機能ブロック図

新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

光変調器：IM-1064-10-PMは1064nmレーザの10GHzあるいは12.5Gb/sまでの外部変調用です。また、Ybドープファイバレーザを使った衛星リンクやアクティブモードロックレーザなどにおけるパルス発生にもご利用いただけます。バイアス安定化LN変調器ですので1030nm – 1090nmの波長帯で長期間安定に-30℃ – +75℃の広い温度範囲で動作します。入出力ポートは何れも偏波保持(PM)ファイバになっています。
■　用途
・YDFAのパルス発生 ・12.5Gb/sまでの衛星リンク ・アクティブモードロックレーザ
■　特徴
・1030nm ~ 1090nmの動作波長 ・低電圧駆動 ・10GHzの3dB帯域幅 ・偏波保持(PM)入出力 ・高消光比
■　機能図
■ 仕様　（データシートPDF）
 LN変調器の原理
　型番 IM-1064-10-PM
　一般仕様
　入射光パワー
 100 mW max.
　動作波長
 1030 ~ 1090 nm
　チャープ値
< ±0.2
　挿入損失
 4.5 dB typ., 5 dB max.
　消光比
 20 dB min.
　光リターンロス
  45 dB min.
　S21帯域幅（RFポート)
 8.5 GHz min., 10 GHz typ.
　S11リターンロス (RFポート)
 ≦-10 dB @10 GHz
　Vπ（RFポート）
 ≦4.0 V typ. @ DC
　RF入力パワー
 26 dBm max.
　インピーダンス（RFポート）
 50±5 Ω
　Vπ（バイアスポート）
 3 V typ.
　インピーダンス（バイアスポート）
 > 1 MΩ
　機械的仕様
　動作温度（標準）
 -30 ~ +75 ℃
　保管温度
 -60 ~ +85 ℃
　動作湿度
 0 ~ 90 % 相対湿度
　入出力ファイバタイプ
 PM 980 – 250
　入出力コネクタ (→光コネクタとは)
 FC/APC (PM)
　材料
 LiNbO3
　結晶方位
 X-cut, Y-propagating
　RFポートコネクタ
 Kタイプ（メス）
　ケーブル化
 900μm チューブ
　サイズ
 3.783″ x 0.981″ x 0.640″
　メーカ
 Optilab

新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

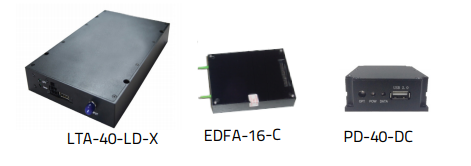

RF over Fiber 光リンク RFLL-40-M-3は、光トランスミッタモジュール : LTA-40-LD-X、低消費電力光アンプ : EDFA-16-C、光レシーバ : PD-40-DCをセットにした高性能な40GHz帯域幅のRoF光伝送システムです。
■ 特徴
・40GHz帯域幅RoFリンク ・低雑音指数 ・高線形レシーバ ・USBモニター＆制御インターフェース
■ 用途
・広帯域RF信号の光ファイバ伝送 ・RF/IF信号分配 ・衛星マイクロ波アンテナ信号分配 ・広帯域ディレイライン、信号処理 ・位相＆干渉アレイアンテナ
■ 仕様（データシートPDF)
型番 RFLL-40-M-3
　リンク特性の概要
　アナログ帯域幅 40 GHz
　リンクゲイン vs. 帯域幅 -21 dB/29 GHz typ. -27 dB/35 GHz typ. -32 dB/40 GHz typ.
　入力 1 dB comp 8.3 dBm @ 1 GHz
　ゲイン平坦性 ±1 dB over 1 GHz
　雑音指数 29 dB @ 10 GHz 34 dB @ 30 GHz
　SFDR 112.4 dBm x Hz2/3
　IIP3 28.6 dBm
　群遅延 ±39 ps
　構成機器のデータシート
　光トランスミッタ LTA-40-LD-X（参考データ：詳細はお問合せください）
　光レシーバ PD-40-DC
　EDFA EDFA-16-C
　メーカ
