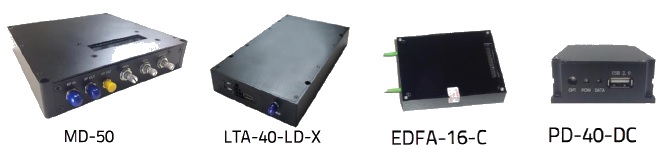

RF over Fiber 光リンク RFLL-40-H-3は、RFアンプ MD-50、光トランスミッタ LTA-40-LD-X、低消費電力光アンプ EDFA-16-C、光レシーバ PD-40-DCをセットにした高性能な40GHz帯域幅のRoF光伝送システムです。

■ 特徴

・40GHzの帯域幅・低雑音指数・高線形レシーバ・USBモニター＆制御インターフェース

■ 用途

・広帯域RF信号の光ファイバ伝送・RF/IF信号分配・衛星マイクロ波アンテナ信号分配・広帯域ディレイライン、信号処理・位相干渉アレイアンテナ

■ 仕様（データシートPDF)

型番	RFLL-40-H-3
リンク特性の概要
アナログ帯域幅	32 GHz
リンクゲイン vs. 帯域幅	+9 dB/29 Ghz +3 dB/32 GHz -3 dB/40 GHz
入力 1 dB comp	-20.82 dBm @ 1 GHz
ゲイン平坦性	±1 dB over 1GHz
雑音指数	8 dB @ 10 GHz 14.6 dB @ 30 GHz
SFDR	105.5 dBm x Hz^2/3
IIP3	-1.15 dBm
群遅延	±54 ps
構成機器のデータシート
RFアンプ	MD-50
光トランスミッタ	LTA-40-LD-X（参考データ：詳細はお問合せください
光レシーバ	PD-40-DC
EDFA	EDFA-16-C
メーカ	Optilab

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

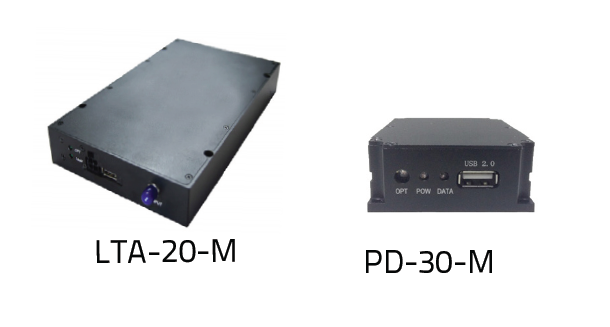

RF over Fiber 光リンク RFLL-20-Lは、光トランスミッタモジュール : LTA-20-M、光レシーバ : PD-30-Mをセットにした高性能な20GHz帯域幅のRoF光伝送システムです。

■ 特徴

・20 GHz帯域幅RoFリンク・広いダイナミックレンジ・低RIN DFBレーザ光源・高線形レシーバ・USBモニター＆制御インターフェース

■ 用途

・20GHzまでのRF信号光ファイバ伝送・RF/IF信号分配・衛星マイクロ波アンテナ信号分配・広帯域ディレイライン、信号処理・位相干渉アレイアンテナ

■ 仕様（データシートPDF)　

型番	RFLL-20-L
リンク特性の概要
アナログ帯域幅	25 GHz
リンクゲイン vs. 帯域幅	-34 dB @17 Ghz typ. -37 dB @22 GHz typ.
入力 1 dB comp	12.4 dBm @ 1 GHz
ゲイン平坦性	±1.5 dB
雑音指数	36 dB @ 10 GHz 37 dB @ 20 GHz
SFDR	-105 dBm x Hz^2/3
群遅延	±26 ps
構成機器のデータシート
光トランスミッタ	LTA-20-M
光レシーバ	PD-30-M
メーカ	Optilab

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

RF over Fiber 光リンク RFLL-20-Hは、変調器ドライバ : MD-20-M、光トランスミッタモジュール : LTA-20-M、光レシーバ : PD-30-Mをセットにした高性能な20 GHz帯域幅のRoF光伝送システムです。

■ 特徴

・20 GHz帯域幅RoFリンク・広いダイナミックレンジ・低雑音指数・高線形レシーバ・USBモニター＆制御インターフェース

■ 用途

・20GHzまでのRF信号光ファイバ伝送・RF/IF信号分配・衛星マイクロ波アンテナ信号分配・広帯域ディレイライン、信号処理・位相干渉アレイアンテナ

■ 仕様（データシートPDF）

型番	RFLL-20-H
リンク特性の概要
アナログ帯域幅	20 GHz
リンクゲイン vs. 帯域幅	-4 dB/5 Ghz typ. -7 dB/15 GHz typ. -11 dB/20 GHz typ.
入力 1 dB comp	-6.0 dBm @ 1 GHz
ゲイン平坦性	±0.5 dB over 1GHz
雑音指数	14.4 dB @ 10 GHz 16.6 dB @ 20 GHz
SFDR	-105 dBm x Hz^2/3
群遅延	±69.6 ps
構成機器のデータシート
変調器ドライバ	MD-20-M
光トランスミッタ	LTA-20-M
光レシーバ	PD-30-M
メーカ	Optilab

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

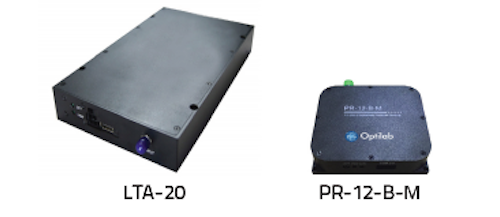

RF over Fiber 光リンク RFLL-12-Bは、光トランスミッタ : LTA-20、光レシーバ : PR-12-B-Mをセットにした高性能でコストパフォーマンスの良い12GHz帯域幅のRoF光伝送システムです。

■特徴

・12 GHz帯域幅RoFリンク・広いダイナミックレンジ・低RIN DFBレーザ光源使用・TIA付ハイゲインレシーバ・USBモニター＆制御インターフェース

■ 用途

・広帯域RF信号の光ファイバ伝送・RF/IF信号分配・衛星マイクロ波アンテナ信号分配・広帯域ディレイライン、信号処理・位相干渉アレイアンテナ

■ 仕様（データシートPDF)　

型番	RFLL-12-B
リンク特性の概要
アナログ帯域幅	13 GHz typ.
リンクゲイン vs. 帯域幅	-21 dB/13 Ghz -27dB/14.5 GHz
入力 1 dB comp	15 dBm @ 1 GHz
ゲイン平坦性	±0.7 dB
雑音指数	42dB @ 5 GHz 51dB @ 15GHz
群遅延	±24.88 ps
構成機器のデータシート
光トランスミッタ	LTA-20
光レシーバ	PR-12-B-M
メーカ	Optilab

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

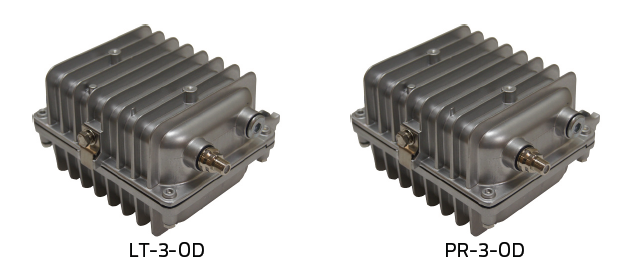

RF over Fiber 光リンク RFLL-3は、光トランスミッタモジュール : LT-3-OD、光レシーバ : PR-3-ODをセットにした高性能な3GHz帯域幅のRoF光伝送システムです。

■ 特徴

・３GHz帯域幅RoFリンク・広いダイナミックレンジ・CWDMレーザ　1310nm or DFB ・TIA付ハイゲインレシーバ・USBモニター＆制御インターフェース

■ 用途

・衛星マイクロ波アンテナ信号分配・広帯域ディレイライン、信号処理・位相干渉アレイアンテ・ローバンドRF/IF信号分配・RoF

■ 仕様（データシートPDF)

型番	RFLL-3
リンク特性の概要
周波数	250 – 3500 MHz
RF入力インピーダンス	75 Ω
RFリターンロス	10 dB
ファイバ	シングルモード
波長	1310 nm（標準）, CWDM(1270-1610 nmも可能）
リンクRFゲイン@12 dB 光損失	-4±5 dB
アナログ帯域幅	3 GHz typ.
リンクゲイン	12 dB
FILT　RF入力	+19 dBmV max.
光入力パワー	+3 dBm
雑音指数	<32 dB @３ GHz
光損失	-4±5 dB
動作温度	-40℃～+60℃
構成機器のデータシート
光トランスミッタ	LT-3-OD （参考データ：詳細はお問合せください）
光レシーバ	PR-3-OD （参考データ：詳細はお問合せください）
メーカ	Optilab

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

ラマンアンプはEDFAと異なりSMF自体をゲイン媒体として利用するアンプです。RA-Rは長距離DWDMネットワークの損失補償、HFC/CATVにおける延伸への利用を目的に設計された光アンプで、伝送路途中での信号増幅（インラインアンプ）、受信機直前での信号増幅（プリアンプ）に利用できます。C-バンド、CL-バンドの二つの波長帯をご利用いただけます。

■ 用途

RA-R

・インラインアンプ、プリアンプ・光ネットワークの損失補償

■ 機能ブロック図

■ 仕様

型番	RA-C	RA-CL
光仕様
動作波長範囲	1525 nm – 1565 nm	1528 nm – 1605 nm
平均信号利得	11 – 13 dB	10 – 12 dB
利得平坦性	±0.75 dB	±0.90 dB
ポンプレーザ数	4	6
入力信号レベル	-40 ~ +5 dBm/Ch.
PMD	0.2 ps max.
PDG	0.2 dB max.
出力安定性	±0.1 dB (8時間)
入出力アイソレーション	30 dB min.
光入力コネクタ (→光コネクタとは)	標準：ベアファイバ　　オプション：FC/APC, SC/APC, LC/APCコネクタ
光出力コネクタ	標準：SC/APCコネクタ　　オプション：FC/APC, LC/APCコネクタ
機械的仕様
動作温度	0 ~ ＋50 ℃
保管温度	-10 ~ +70 ℃
電源	80 – 240 V, 43 – 63 Hz AC　または　40 – 58 V DC（オプション） 2重化電源（標準）
消費電力	80 W max.
ディスプレイ	出力レベル、TEC温度
制御/モニター	ポンプＬＤ温度/電流
インターフェース	RS-232
アラーム	オーバーヒート、オーバー電流
サイズ	2U: 19″ x 20.5″ x 3.5″
メーカ	Optilab

■ 利得平坦性

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

　ピコ秒プログラマブルレーザ：PPL-1550-PMは電気入力パルスで波長1550nmのピコ秒光パルスを発生させるプログラマブルレーザで、MOPA(Master Oscillator Power Amplifiers)のシード光として利用できます。本レーザはお客様でご用意されたパルスジェネレータを使用して100 ps以下、100 MHzまでの光パルスを発生させることができます。PPL-1550-PMは、外部共振器型の極めて安定な狭線幅LDのCW光をMach-Zehnder干渉型光変調器で変調しています。自動バイアス制御ボードで光変調器のバイアスポイントを制御し、ジッターフリーのピコ秒パルスを発生させます。

■ 用途

・ピコ秒光パルスの発生・MOPAのシード光・R&D ・試験＆測定

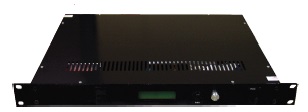

PPL-1550-PM

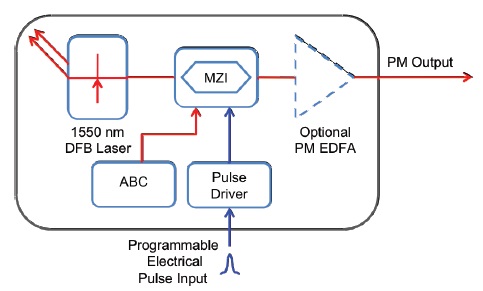

■ 機能ブロック図

■ 仕様

半導体レーザとは

型番	PPL-1550-PM
光仕様
中心波長	1540 nm – 1563 nmの範囲で選択できます。 1563 nm – 1580 nmの範囲の特注も可能です。
波長チューニング範囲	max. ±1.5nm
最小パルス幅	< 100 ps
変調立上がり/立下り時間	< 35 ps
ソースレーザ線幅	3 MHz, 1MHzも可能です
繰り返し周波数	100 KHz – 100 MHz :プログラム可能（入力電気パルスに依存）
パルスエネルギー	2 μJ @ 500 kHz (EDFA付)
パルスコントラスト	-30 dB
ピークパワー（EDFAなし）	20 mW
ピークパワー（EDFA付）	max. 2 kW
RF校正ジッタ	10 rms max.
パルス振幅変化	1 % rms max.
偏光消光比	20 dB　typ.
振幅安定性（短期）	< 1%
偏光デザイン	単一直線偏光、スロー軸透過
平行ビーム品質	m² < 1.5
電気入力仕様
変調帯域幅	max. 20 GHz
変調器タイプ	MZI: Mach-Zehnder干渉型（高ER比 40 dB）
入力レベル	> 0.5 Vp-p
繰り返し周波数	100 KHz – 100 MHz :プログラム可能（入力電気パルスに依存）
最小パルス幅	< 75 ps
電気入力周波数	50 KHz – 12 GHz
電気コネクタ	SMA
コリメータ仕様（オプション）
平行ビーム品質	m² < 1.5
公称ビーム径	~1.2 mm
平均光出力	15 W max.
nsパルスピークパワー	15 kW max.
ファイバタイプ	PLMA-GDF-25/300
機械的仕様
動作温度	0℃ ~ +50℃
保管温度	-40℃ ~ 70℃
湿度	10 ~ 90 %
電源	110 V AC & 220 V AC, 50 or 60 Hz
ディスプレイ	温度、　電流、　電圧
制御/モニタリング	レーザスイッチ用LDCディスプレイ、フロントパネルのEDFA出力
通信インターフェース	RS-232　イーサネット付（オプション）
サイズ	1Uラック：19″(W) x 14″(D) x 1.75″(H)
光コネクタ (→光コネクタとは)	SMF-28 FC/APC, or オプション
光ファイバ	PANDAファイバ　PM
電気コネクタ	SMA 雌型
メーカ	Optilab

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

　1064nmナノ秒-パルス可変レーザ：PNL-1064は電気入力パルスで波長1064nmのナノ秒光パルスを発生させるレーザで、MOPA(Master Oscillator Power Amplifiers)のシード光として利用できます。電気パルスをほぼそのまま光パルスに変換できるので、外部パルスジェネレータでプログラムした電気パルスを入力して対応する光パルスを得ることができます。光パルスは狭線幅、高安定、高出力のDFB-LDを直接変調して発生させます。出力ファイバにはSMFかPMFが選択できます。

■ 用途

・MOPAのシード光・R&D ・試験＆測定・SHG発生 olb-pnl-1064-2

■ 機能ブロック図

MOPAシード光用パルス可変LD光源製品一覧

■ 仕様（データシートPDF)

半導体レーザとは

型番	PNL-1064
光仕様
中心波長	1064 nm ±15
最小パルス幅	< 5ns
パルス繰り返し周波数	100 – 50 MHz (プログラム可能）
パルスエネルギー	20 nJ max.
パルスコントラスト	50 dB
偏光消光比	20 dB　（PMバージョン）
光出力 (CW)	> 100 mW
ピーク出力	500 mW max.
波長調整分解能	0.05 nm (オプション )
電気入力仕様
周波数	100 Hz – 50 MHz
入力トリガーレベル TTL	> 3.5 V
電気コネクタ	SMA
機械的仕様
動作温度	0℃ ~ +50℃
保管温度	-40℃ ~ 70℃
湿度	10 ~ 90 %
電源	110 V AC & 220 V AC, 50 or 60 Hz
ディスプレイ	温度、　電流、　電圧
制御/モニタリング	LDCディスプレイ or レーザスイッチ用R232、フロントパネルのEDFA出力
通信インターフェース	RS-232
サイズ	1RU: 19″ x 20.5″ x 3.5″ or ベンチトップ
光コネクタ (→光コネクタとは)	SMF-28 FC/APC, PANDA FC/APC, or オプション
電気コネクタ	SMA 雌型
メーカ	Optilab

olb-pnl-1064-3 ■ 入力電気パルスと出力光パルスの形状

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

光強度変調器：IML-1550-40-PM-Ｖは、40GHzアナログリンク、リモートアンテナ、RoFなどに利用できる40GHzまでのアナログ変調器として設計されています。波長範囲は1525 – 1610nmで、超低電圧駆動、優れたバイアス回路安定性、-30℃～+60℃の広い動作温度範囲、低挿入損失などを特徴としています。また、RF入力用にVコネクタ、バイアス入力用に2ピンを備え、バイアスモニター用PDを内蔵しています。入出力は何れも偏波保持(PM)ファイバです。

■ 特徴

・3dB帯域幅 30GHz ・安定性に優れたバイアス回路・超低駆動電圧 2.0V ・1525nm ~ 1610nmの波長範囲・ゼロチャープデザイン・モニタPD内蔵・オプションによりカスタマイズ可 -高消光比 ( > 30 dB) -拡張温度範囲（-55 ~ +75℃）

■ 用途

・40GHz RoF ・リモートアンテナ・43Gb/sデジタルリンク・計装・アクティブモードロックレーザ

■ 機能ブロック図

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

光強度変調器：IML-1550-40-PM-Gは、衛星リンク、リモートアンテナ、RoFなどに利用できる40GHzまでのアナログ変調器として設計されています。波長範囲は1530 – 1610nmで、超低電圧駆動、優れたバイアス回路安定性、-30℃～+60℃の広い動作温度範囲、低挿入損失などを特徴としています。また、RF入力用に極小サイズのGPPOコネクタ、バイアス入力用に３つのリードピンを備え、バイアスモニター用PDを内蔵しています。入出力は何れも偏波保持(PM)ファイバです。

■ 特徴

・優れたバイアス安定性・1530nm ~ 1610nmの波長範囲・低挿入損失 < 4.5dB ・超低駆動電圧 2.0V ・偏波保持(PM)ファイバ入出力・モニタPD内蔵・オプションで-55 ~ +75℃の広い動作温度範囲

■　用途

・40GHzまでのアナログ伝送・衛星リンク・リモートアンテナ・RoFリンク・40Gb/sシステム・アクティブモードレーザ

IML-1550-40-PM-G

■ 機能ブロック図

■ 仕様（データシートPDF）

LN変調器の原理

型番	IML-1550-40-PM-G
技術仕様
入射光パワー	100 mW max.
動作波長	1530 ~ 1610 nm
チャープ値	< ±0.2 (ゼロチャープデザイン）
挿入損失	≤ 4.0 dB typ., 4.5 dB max.
消光比	≥25 dB min.
光リターンロス	≤-45 dB
S21帯域幅	30 GHz typ.
S11リターンロス	≤-10 dB @ 20 GHzまで
Vπ（RFポート）	2.0 V typ. @ 低周波数 2.5 V typ. @ 10GHz 4.3 V typ. @ 30 GHz
RF入力パワー	27 dBm max.
Vπ（バイアスポート）	< 3.0 V @ 1 kHz
PD応答性	0.05±0.02 mA/mW
アナログリンク特性
IIP3 @ 7GHz	25 dBm typ.
1 dB コンプレッションポイント @ 10 GHz	8.0 dBm typ.
機械的仕様
動作温度（標準）	-30 ~ +60 ℃
動作温度（TQバージョン）	-55 ~ +75 ℃
保管温度	-60 ~ +90 ℃
動作湿度	0 ~ 90 % 相対湿度
入出力ファイバタイプ	PANDAファイバ
入出力コネクタ (→光コネクタとは)	PM FC/APC or FC/UPC
材料	LiNbO3
結晶方位	X-cut, Y-propagating
導波路タイプ	Ti 拡散導波路
バイアスポートコネクタ	単一リードピン
PDモニタポート	2 リードピン
RFポートコネクタ	K タイプ（GPPO w/SMA)
ファイバ保護	900μm チューブ
サイズ	72 x 12 x 7 mm
メーカ	Optilab
