光ファイバアンプ：EYDFA-40は、Er/Ybドープダブルクラッドファイバを用いたCW出力10Wの高出力光アンプです。信号光を通常のEDFAで一旦増幅後、EYDFAで2段増幅することにより-25dBmの低信号レベルでも40dBmの出力に増幅することができます。
■ 用途eydfa-1
・スーパーコンティニウム光発生 ・光パルス増幅 ・ライダー ・空間光通信
■ 機能ブロック図
■  仕様 光ファイバアンプとは？
型番 EYDFA-40
　技術的仕様
　動作波長範囲
 C-バンド, 1540 nm – 1570 nm
　光出力
 +40 dBm
　信号利得 @ 0dBm
 40dB max.
　入力信号レベル
 -6 ~ +6 dBm: -25 dBm ~ 0 dBm (前段増幅付）
　雑音指数
 5.0 dB typ.
　入出力光アイソレーション
 34 dB min.
　偏光依存利得
 0.15 dB max.
　入出力ファイバタイプ
 SMF-28
　機械的仕様
　動作温度
 0 ~ ＋50 ℃
　保管温度
 -30 ~ +70 ℃
　電源
 80 – 240 V, 43 – 63 Hz AC
　消費電力
 100 W max.
　制御方式
 ACC
　モニター
 光出力、ポンプLD 電流、ケース温度
　インターフェース
 RS-232
　表示
 光出力、ポンプLD 電流、温度
　保護
 ポンプLDオーバーヒートアラーム、キーロックスイッチ
　光入力コネクタ (→光コネクタとは)
FC/APC, FC/UPC, SC/APC, SC/UPC
　光出力コネクタ
 ベアファイバ（コネクタ 又はオプション）
　サイズ
 3RU: 19″ x 14.5″ x 4.5″
　メーカ
 Optilab


新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

MD-40は、40GHz用途の広帯域RFアンプです。MD-40は光変調器、EML、EAMなどを駆動するためのシングルエンド高電圧を出力します。38 GHzの有効帯域幅と30 dBの利得がありますので、アナログRoFリンクのプリアンプとして利用できます。MD-40は40 Gb/sの入力信号を7.5 Vp-pの駆動レベルに増幅します。平坦な利得と群遅延応答を有しており、デジタル用途のための高品質、低ジッター電気駆動信号を発生します。また、パッケージはアルマイト処理で長期間安定にご使用いただけます。
■特徴
・２段増幅設計 ・S21 3dB帯域幅32GHz ・7.5 V ピーク – ピーク出力 ・アイクロッシング、ゲイン調節内蔵 ・小信号利得30 dB ・変調バイアス用DC出力内蔵
■用途
・RoFリンク用アンプ ・38 GHzアナログRFアンプ ・40 GHzデジタル変調 ・OC 768システム ・一般的ラボ試験

                 MD-40
■機能ブロック図
md-40-2
■仕様（データシートPDF)
 LN変調器の原理
　型番 MD-40
　一般仕様
　3dB S21帯域幅
 32 GHz typ.
　飽和出力
 > 21.5 dBm typ.
　RFゲイン
 30 dB max.
　ゲインリップル
 ±0.75 dB
　入出力インピーダンス
 50 Ω
　入力リターンロス
 10 dB min.
　出力リターンロス
 10 dB min.
　総電力損失
 2.5 W max.
　ゲイン調節範囲
 10 – 30 dB
　デジタル応用
　データ速度
 > 40 Gb/s
　パルス応答
 20%-80% 立ち上がり時間 12 ps typ.
　出力振幅
 7.5 Vp-p max.
　入力範囲
 1.5 V max.
　アナログ応用
　有効周波数範囲
 30 kHz – 38 GHz (-6 dB)
　P1dB
 > 21 dBm typ.
　グループディレイ (2 -10 GHz)
 ±25 ps
　ノイズフィギュア
 6 dB typ.
　小信号ゲイン
 30 dB typ.
　機械的仕様
　動作温度
 -20 ℃ ~ +60 ℃
　保管温度
 -45 ℃ ~ +90 ℃
　動作湿度
 85 %
　電源
 +12V DC, 1 A max.
　アクセサリー
 12 V DC電源 PS-12-M
　RF 入出力コネクタ
 K コネクタ 雌型, AC カップル
　電気コネクタ
 4-pin Molex
　サイズ
 160 mm x 65 mm x 32.5 mm
　リモートコントロール
 USB ポート
　メーカ
 Optilab


新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

LMB-20はDC – 20GHzのアナログ光変調器ボードです。ボードは18 GHz 光強度変調器と４つの異なるモードで動作する自動バイアス制御ボード(ABCボード)を内蔵しています。チューナブルレーザ、狭線幅レーザなど偏光光源であれば様々な種類のレーザの変調にご利用いただけますので、各種の装置へ組み込むことができます。
■ 特徴
・18GHz S21帯域幅変調器 ・1520nm ~ 1610nmの波長範囲 ・自動バイアス制御4モード動作内蔵 ・外部レーザ光入力で変調 ・各種のカスタマイズ可能    －低電圧駆動    －偏波保持(PM)出力    －高消光比(>30 dB)    －広温度特性（-55 ~ +75℃）
■ 用途
・アナログフォトニクス ・20GHz RFoF伝送 ・RF/IF信号分配 ・衛星通信 ・25 Gb /s光通信 ・アクティブモードロック（PMバージョン） ・サブナノ秒パルス発生
ltb-40-1
LMB-20
 ■ 機能ブロック図
lmb-20-2
■ 仕様（データシートPDF)
 LN変調器の原理
　型番 LMB-20
　一般仕様
　動作波長
 1520 nm ~ 1610 nm
　レーザ
 お手持ちのレーザ
　光入力レベル
 +20 dBm max.
　RFリターンロス
 > 15 dB @ 10 GHz, >10 dB @ 20 GHz
　インピーダンス
 50 Ω
　動作周波数範囲
 DC ~ 25 GHz
　入力RF電圧
 27 dBm max.
　光出力レベル
 7 dBm @ +14 dBm 入力 typ.
　S21帯域幅
 3 dB, 18 GHz typ.
　変調バイアスモード
 ４自動バイアス制御モード（ソフトウエアで選択）
　消光比
 25 dB typ. ; >30 dB (HE バージョン）
　変調電圧 Vpi
 7 V typ. @ 10 GHz, 5.5 V typ. @ 10GHz (LD バージョン）
　アナログリンク特性
　IIP3 @ 7 GHz
 32 dBm typ.; 25 dBm typ. (LDバージョン)
　1 dB コンプレッション・ポイント @ 10 GHz
 16 dBm typ.; 8 dBm typ. (LDバージョン）
　機械的仕様
　動作温度（標準）
 -30 ~ +60 ℃
　動作温度（TQ バージョン)
 -55 ~ +75 ℃
　保管温度
 -60~ +90 ℃
　電源
 ±5 V, 1 A typ.
　光コネクタ (→光コネクタとは)
FC/APC
　ファイバタイプ
 PANDAファイバ入力, SMF-28出力; PANDAファイバ入出力（PMバージョン）
　RF入力コネクタ
 K コネクタ; GPPO（LDバージョン）
　電源コネクタ
 ４-pin Molex
　リモートコントロール
 USB 2.0　（含むソフトウエア）
　アラーム
 LED バイアスモード状態
　サイズ
 206 mm x 102.4 mm x 31.5 mm
　メーカ
 Optilab


新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

光変調器：LMB-40はDC – 40 GHzのアナログ光変調器ボードです。ボードは32 GHz 光強度変調器と４つの異なるモードで動作する自動バイアス制御ボード（ABCボード)を内蔵しています。チューナブルレーザ、狭線幅レーザなど偏光光源であれば様々な種類のレーザの変調にご利用いただけますので、各種の装置へ組み込むことができます。
■ 特徴
・32 GHz S21帯域幅変調器 ・1520 nm – 1610 nmの波長範囲 ・自動バイアス制御4モード動作内蔵 ・外部レーザ光入力で変調 ・各種のカスタマイズ可能    －低電圧駆動    －偏波保持(PM)出力    －高消光比（>30 dB）    －広温度特性（-55 ~ +75℃）
■　用途
・アナログフォトニクス ・40 GHz RFoF伝送 ・RF/IF信号分配 ・衛星通信 ・43 Gb /s光通信 ・アクティブモードロック（PMバージョン） ・ピコ秒パルス発生		 ltb-40-1
LMB-40
 ■ 機能ブロック図
lmb-20-2
■ 仕様（データシートPDF)
 LN変調器の原理
   型番 LMB-40
　一般仕様
　動作波長
 1520 nm ~ 1610 nm
　レーザ
 お手持ちのレーザ
　光入力レベル
 +20 dBm max.
　RFリターンロス
 > 15 dB @ 10 GHz, >10 dB @ 30 GHz
　インピーダンス
 50 Ω
　動作周波数範囲
 DC – 40 GHz
　入力RF電圧
 27 dBm max.
　光出力レベル
 7 dBm @ +14 dBm 入力 typ.
　S21帯域幅
 3 dB, 32 GHz typ.
　変調バイアスモード
 4 自動バイアス制御モード、ソフトウエアで選択
　消光比
 25 dB typ. >30 dB (HEバージョン)
　変調電圧 Vpi
 6.4 V typ. @ 10 GHz 8.3 V typ. @ 30 kHz
2.5 V typ. @ 10 GHz 4.3 V typ. @ 30GHz（LDバージョン）
　アナログリンク特性
　IIP3 @ 7 GHz
 29 dBm typ. 25 dBm typ (LDバージョン)
　1 dB コンプレッション・ポイント @ 10GHz
 16 dBm typ. 8 dBm typ.（LDバージョン）
　機械的仕様
　動作温度（標準）
 -30 ~ +60 ℃
　動作温度（TQバージョン)
 -55 ~ +75 ℃
　保管温度
 -60 ~ +90 ℃
　電源
 ±5 V, 1 A typ.
　光コネクタ (→光コネクタとは)
FC/APC
　ファイバタイプ
 PANDAファイバ入力、SMF出力 PANDAファイバ入出力（PMバージョン）
　RF入力コネクタ
 V コネクタ Vコネクタ　又は　GPPO（LDバージョン）
　電源コネクタ
 ４-pin Molex
　制御
 USB 2.0（含むソフトウエア）
　メーカ
 Optilab
バイアス制御モード
モード 　動作条件
　Q+ 　正勾配の中間点にセット。リニアアナログ変調用。
　Q- 　負勾配の中間点にセット。リニアアナログ変調用。
　Min 　ミニマム点にセット。パルス発生、デジタル変調用。
　Max 　マックス点にセット。パルス発生、デジタル変調用。


新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

ドライバ付光変調器：LMD-S-20-RはLN変調器と変調器ドライバから構成されていますのでお手持ちのDFBレーザ、ファイバレーザ、波長可変レーザなどの変調に便利にご利用いただけます。変調可能な波長帯は1270nm – 1330nmのOバンドで、帯域幅は20GHzです。自動バイアス制御ボードを内蔵していますので長期間安定動作します。フロントパネルやLabviewソフトウエアで４種類のバイアスモードの選択やRFゲイン調節が可能です。Optilab社のフォトレシーバと組み合わせて高性能な20GHz RoFリンクを構成することもできます。
■ 特徴
・1270 – 1330 nmの波長範囲 ・アナログ, NRZ, RZ, BPSK用自動バイアスモード ・PM入力外部レーザの使用可 ・20 GHzアナログ3 dB帯域幅 ・変調器ドライバを集積 ・23 Gb/sデジタル伝送 ・オプションカスタマイズ 　- PMファイバ出力 　-RZZ, パルス発生用定電圧駆動変調器
■ 用途
・23 Gb/s光通信 ・20 GHz RoF伝送 ・RE/IF信号分配 ・衛星通信 ・アクティブモードロック（PMバージョン） ・ピコ秒パルス発生
■ 機能ブロック図
lmd-s-20-r-2
■ 仕様（データシートPDF）
 LN変調器の原理
   型番 LMD-S-20-R
　一般仕様
　動作波長
 1270 nm – 1330 nm
　レーザ光源
 外部入力: DFB、 波長可変レーザなど
　光入力レベル
 +17 dBm max.
　RF 反射損失
 > 10 dB @ 10 GHz
　インピーダンス
 50 Ω
　アナログ周波数範囲
 20 kHz – 20 GHz
　光挿入損失
 5 dB typ., 6 dB max.
　S21 帯域幅, 3 dB
 18 GHz typ.
　変調バイアスモード
 4 自動バイアス制御モード, ソフトウエアで選択
　変調器電圧 VPI (half wave)
 5.5 V typ. @ 10 GHz 2.5 V typ. @ 10 GHz (RZ 又は BPSK 用低電圧駆動)
　変調仕様
　入力RF電圧範囲
 250 mV – 750 mV typ.
　変調器ドライバ出力電圧
 3.5 Vp-p, 7.5 Vp-p, 調節可
　立上がり/立下がり時間
 < 40 ps
　デジタルビットレート
 23 Gb/s max.
　光消光比
 11 dB @ 12 Gb/s
　メカニカル仕様
　動作温度
 -10 ~ +60 ℃
　保管温度
 -50 ~ +90 ℃
　電源
 110/220 VAC, 50 – 60 Hz
　光コネクタ (→光コネクタとは)
FC/APC （他はオプション）
　ファイバタイプ
 PANDA 入力/SMF-28 出力 PANDA 入力/PANDA 出力 (PM バージョン)
　RF入力コネクタ
 SMA コネクタ
　リモート制御
 USB 2.0 ソフトウエア付
　アラーム
 バイアスモード状態、温度過昇
　サイズ
 424 mm x 425 mm x 44 mm
　メーカ
 Optilab
バイアス制御モード
モード 　動作条件 　変調フォーマット
　Q+ 　正勾配の直交点へセット 　アナログ、NRX
　Q- 　負勾配の直交点へセット 　アナログ、NRZ
　Min 　変調曲線のmin.へセット 　パルス, RZ, BPSK
　Max 　変調曲線のmax.へセット 　パルス, RZ

新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

光変調器バイアス制御ボード：BCB-1は光強度変調器の動作点を一定に保つためのコンパクトな制御ボードです。OEM用のコンパクトなデザインで、Q+, Q-, Min., Max.の４モードで長期間安定に動作できます。
■ 特徴
・Q+, Q-, Min., Max. バイアスセッティングモード ・パワー＆モニター用USB 2.0インターフェース ・PD電流イン、DCバイアスアウト用4-Pin コネクタ ・全てのMZI光変調器に適合 ・オンボードPD（オプション）
■ 用途
・アナログ光変調 ・全帯域幅RoF伝送 ・RF/IF信号分配 ・衛星通信 ・光通信		 bcb-1-1

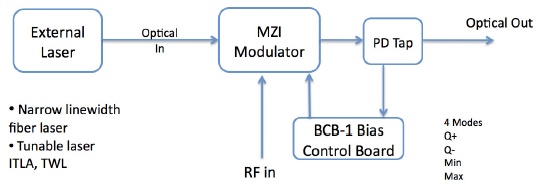

■　機能ブロック図
bcb-1-2
■ 仕様
 LN変調器の原理
   型番 BCB-1
　一般仕様
　変調器タイプ
 マッハツェンダー変調器
　バイアス制御原理
 小信号ディザリング
　バイアス出力インピーダンス
 100 Ω
　バイアス出力電圧
 ±10 V
　変調器電圧 Vpi 範囲
 3 – 8 V
　リモートモニター & 出力
 USB 2.0
　機械的仕様
　動作温度
 -10 ℃ ~ +60 ℃
　保管温度
 -60 ℃ ~ +90 ℃
　動作湿度
 85 %
　電源
 5 V , 100 mA typ.
　アラーム
 LED DC パワー状態
　サイズ
 132 mm x 26 mm x 8mm
　メーカ
 Optilab

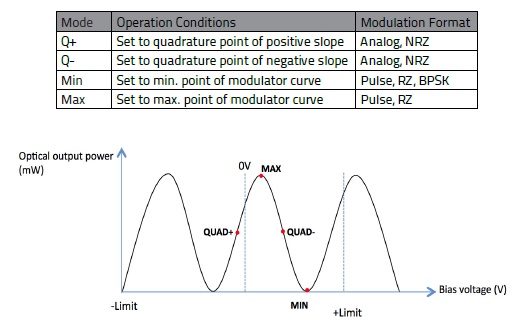

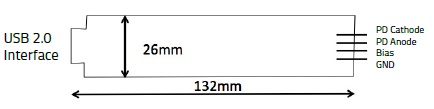

■　寸法図 bcb-1-3   ■　バイアス制御モード bcb-1-4

新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

MD-50は、コンパクトで使い易いLN変調器駆動用の50GHz帯域幅RFアンプです。EML,　EAM,　マッハツェンダー型デバイスの駆動や50GHz帯域幅のRFアンプとしてご利用いただけます。デジタル用途では、60Gb/sの入力信号を7.5Vp-pの駆動電圧レベルに増幅でき、平坦な利得、群遅延特性により高品質、低ジッター電気信号を発生できます。RFゲインとアイクロッシングレベルは前面パネルのツマミか、USBを介して簡単に調節できます。液晶ディスプレイによる状態モニタ、単一12V DCコントロール、ヒートシンク内蔵、放熱のよいアルマイトハウジングなどの特徴に加え、標準的なLN変調器で使い易いようにバイアス電圧出力を手動で調節できます。
■ 特徴
・アナログ帯域幅 50 GHz以上 ・データ速度 Max. 60 Gb/s ・コンパクトサイズ ・可変ゲインコントロール内蔵 ・単一12 V電源 ・2.4mm コネクタ（オプション Kコネクタ） ・USBからリモートコントロール
■ 用途
・60 Gb/s デジタル変調
・OC 768　SONET/SDH ・50 GHz アナログRF増幅 ・RoFリンクアンプ ・一般的ラボ試験
optilab-mdl-md-50-1

MD-50
■　機能ブロック図
md-40-2
■ 仕様（データシートPDF)
 LN変調器の原理
   型番 MD-50
　一般仕様
　3dB S21帯域幅
 50 GHz typ.
　S11特性
 < -10 dB @ 30 GHz
　飽和出力
 > 23 dBm typ.
　RFゲイン
 15 – 30 dB 可変
　ゲインリップル
 ±0.1.5 dB
　入出力インピーダンス
 50 Ω
　入力VSWR to -10 GHz
 1.6 : 1 typ.
　出力VSWR
 2.0 : 1 typ.
　総電力損失
 7 W max.
　ゲイン調節範囲
 15 dB typ.
　デジタル応用
　データ速度
 > 60 Gb/s
　パルス応答
 10% 立ち上がり時間 8 ps typ.
　出力振幅
 7.5 Vp-p typ.
　入力範囲
 500 mV – 1.5.V
　アナログ応用
　有効周波数範囲
 50 kHz -45 GHz
　P1dB
 > 23 dBm max.
　グループディレイ (2 -10 GHz)
 ±25 ps
　ノイズフィギュア
 11 dB typ.
　小信号ゲイン
 30 dB typ.
　機械的仕様
　動作温度
 0 ℃ ~ +60 ℃
　保管温度
 -40 ℃ ~ +85 ℃
　動作湿度
 85 %
　電源
 +12V DC, 2 A max.
　アクセサリー
 110 V – 240 V ACアダプタとケーブル
　RF 入出力コネクタ
 2.4 mm (V コンパチブル)
　電気コネクタ
 Molex ４ ピン
　サイズ
 150 mm x 150 mm x 30 mm
　メーカ
 Optilab


新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

ドライバ付光変調器：LMD-CL-12-RはLN変調器と変調器ドライバから構成されていますのでお手持ちのDFBレーザ、ファイバレーザ、波長可変レーザなどの変調に便利にご利用いただけます。変調可能な波長帯は1520nm – 1610nmのCLバンドで、帯域幅は12GHzです。自動バイアス制御ボードを内蔵していますので長期間安定動作します。フロントパネルやLabviewソフトウエアで４種類のバイアスモードの選択やRFゲイン調節が可能です。Optilab社のフォトレシーバと組み合わせて高性能な12GHz RoFリンクを構成することもできます。
■特徴
・12 GHzアナログ3 dB帯域幅 ・15 Gb/sデジタル伝送 ・変調器ドライバ付き ・アナログ, NRZ, RZ, BPSK用自動バイアスモード ・PM入力外部レーザの利用可 ・オプションでカスタマイズ 　　-PM出力ファイバ 　　-高消光比 　　-RZパルス発生用低駆動電圧変調器
■用途
・アナログ光リンク ・12 GHz RoF伝送 ・15 Gb/sまでの光通信 ・RE/IF信号分配 ・衛星通信 ・アクティブモードロック（PMバージョン） ・ピコ秒パルス発生
■機能ブロック図
lmd-cl12-r-2
■ 仕様（データシートPDF)
 LN変調器の原理
　型番 LMD-CL-12-R
　一般仕様
　動作波長
 1520 nm – 1610 nm
　レーザ光源
 外部入力: DFB、 波長可変レーザなど
　光入力レベル
 +20 dBm max.
　RF 反射損失
 > 10 dB @ 10 GHz
　インピーダンス
 50 Ω typ.
　アナログ周波数範囲
 20 kHz – 18 GHz
　光挿入損失
 4 dB typ., 5 dB max.
　S21 帯域幅, 3 dB
 12 GHz typ.
　変調バイアスモード
 4 自動バイアス制御モード, ソフトウエアで選択
　変調器消光比
 25 dB typ. ; >30 dB (HEバージョン)
　変調器電圧 VPI (half wave)
 6.5 V typ. @ 10 GHz 3.0 V typ. @ 10 GHz (RZ 又は BPSK 用低電圧駆動)
　変調仕様
　入力RF電圧範囲
 250 mV – 750 mV typ.
　変調器ドライバ出力電圧
 3.5 Vp-p, 7.5 Vp-p, 調節可
　立上がり/立下がり時間
 < 40 ps
　デジタルビットレート
 15 Gb/s max.
　光消光比
 13 dB @ 12 Gb/s
　メカニカル仕様
　動作温度
 -10 ~ +60 ℃
　保管温度
 -50 ~ +90 ℃
　電源
 110/220 VAC, 50 – 60 Hz
　光コネクタ (→光コネクタとは)
FC/APC （他はオプション）
　ファイバタイプ
 PANDA 入力/SMF-28 出力 PANDA 入力/PANDA 出力 (PM バージョン)
　RF入力コネクタ
 SMA コネクタ
　リモート制御
 USB 2.0 ソフトウエア付
　アラーム
 バイアスモード状態、温度過昇
　サイズ
 424 mm x 425 mm x 44 mm
　メーカ
 Optilab
バイアス制御モード
　モード 　動作条件 　変調フォーマット
　Q+ 　正勾配の直交点へセット 　アナログ、NRX
　Q- 　負勾配の直交点へセット 　アナログ、NRZ
　Min 　変調曲線のmin.へセット 　パルス, RZ, BPSK
　Max 　変調曲線のmax.へセット 　パルス, RZ


新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

光変調器ドライバ：MD-20-Mは、光変調器を駆動するための高品質なシングルエンド電圧を出力する20GHz帯域幅のコンパクトなRFアンプモジュールです。EML, EAM, MacZender型デバイスの駆動に利用できるのに加え、RFリンクで20GHzまでのRFアンプとしても利用できます。また、23Gb/sのデータ入力信号を7.5Vp-p以上の駆動電圧に増幅します。平坦な利得と群遅延応答を有しており、デジタル用途のための高品質、低ジッター電気駆動信号を発生します。また、パッケージはアルマイト処理で長期間安定にご使用いただけます。手動のDCバイアス電圧出力ポートを備えていますので、DCバイアス電圧をRF入力ポートから供給するタイプの変調器、あるいはDCパイアス端子から供給するタイプの変調器の両方に対応可能です。
■特徴
・帯域幅　0.1 ~ 20 GHz ・出力　26 dBm ・データ速度 23Gb/s ・手動DCバイアス調整 0 ~ 10 V ・ダイプレックスDC入力ポート（オプション） ・USBからのゲインコントロール ・内蔵ヒートシンク
■ 用途
・20 GHz アナログRoFリンク ・20 GHzまでのRF信号増幅 ・ラボ試験、測定 ・23 Gb/sデジタル変調		 md-20-m-1
MD-20-M
 ■機能ブロック図
md-20-m-2

DCバイアス電圧は変調器のRF入力ポート、あるいはDCパイアス端子から供給可能です。（図はDCバイアス端子から供給する例）


■ 仕様（データシートPDF)
 		 LN変調器の原理
　型番 MD-20-M
　一般仕様
　3dB S21帯域幅
 18 GHz typ.
　小信号ゲイン
 24 dB typ.
　入力 1 dB コンプレッションポイント
 0 dBm
　S11 特性
 < -10 dB: 1 ~ 15 GHz < -5 dB: 15 ~ 20 GHz
　S22 特性
 < -10 dB : 1 ~ 12 GHz < -5 dB : 12 ~ 20 GHz
　RFゲイン
 19 ~ 24 dB, 可変
　ゲイン調節範囲
 5 dB typ.
　ゲインリップル
 < ±0.5 dB
　入力、出力インピーダンス
 50Ω
　入力 VSWR to -10 GHz
 1.6:1 typ.
　出力 VSWR
 2.0:1 typ.
　手動 DCバイアス調節範囲
 0 ~ +10 VDC
　アナログ仕様
　RF帯域幅
 20 GHz typ.
　最大出力
 26 dBm typ.
　入力 IP3
 12 dBm typ.
　群遅延
 ±70 ps
　ノイズフィギュア
 9 dB typ.
　デジタル応用
　データ速度
 23 Gb/sまで
　出力振幅
 7.5 Vp-p typ.
　パルス応答
 10% 立ち上がり時間 35 ps typ.
　出力振幅
 7.5 Vp-p max.
　入力範囲
 500 mV – 1.5 V
　機械的仕様
　動作温度
 -20 ℃ ~ +70 ℃
　保管温度
 -45 ℃ ~ +100 ℃
　動作湿度
 85 %
　電源
 +12V DC, 1 A max.
　消費電力
 10 W max.
　アクセサリー
 ケーブル
　RF 入出力コネクタ 入力: SMA 雌型 出力: SMA 雄型
　電気コネクタ
 4-pin Molex
　リモートインターフェース
 USB 2.0
　サイズ
 160 mm x 65 mm x 32.5 mm
　メーカ
 Optilab


新着情報

What_'s new

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

光変調器ドライバ：MD-12-DCは、LN変調器駆動用のコンパクトな12GHz帯域幅光変調器ドライバです。12.5Gb/sのデジタル変調をはじめ、SONET/SDH、15GHzまでのRFアナログ増幅、RoFリンクなどにご使用いただけます。
■ 特徴
・12 GHz帯域幅 ・12.5 Gb/sデータレート ・コンパクトサイズ ・ヒートシンク内蔵 ・12 VマニュアルDCバイアス出力ポート ・内蔵可変ゲインコントロール
■ 用途
・12.5 Gb/sデジタル変調 ・SONET/SDH ・15GHzアナログRF増幅 ・RoFリンク
■ 機能ブロック図
md-12-dc-2
■ 仕様（データシートPDF)
 LN変調器の原理
　型番 MD-12-DC
　一般仕様
　3dB S21帯域幅
 10 GHz min. 12 GHz typ.
　S11特性
 < -10 dB at 10 GHz
　飽和出力
 > 26 dBm typ.
　RFゲイン
 14 dB – 26 dB、可変
　ゲインリップル
 ±1.5 dB
　入出力インピーダンス
 50 Ω
　入力VSWR to -10GHz
 1.6 : 1 typ.
　出力VSWR
 2 : 1 typ.
　ゲイン調節範囲
 6 dB typ.
　DC コントロール
　手動DC調節
 -12 ~ +12 V
　手動バイアス調節範囲
 -12 ~ +12 V
　追加機能
 On/OFF スイッチ
　デジタル応用
　データ速度
 12.5 Gb/s まで
　パルス応答
 10 %、立ち上がり時間　35 ps typ.
　出力電圧
 7.5 Vp-p typ.
　入力範囲
 500 mV – 1.5.V
　アナログ応用
　周波数範囲
 75 kHz – 15 GHz
　P1dB
 > 23 dBm max.
　グループディレイ(2 – 10 GHz)
 ±25 ps
　雑音指数
 11 dB
　小信号ゲイン
 30 dB typ.
　機械的仕様
　動作温度
 0 ℃ ~ +70 ℃
　保管温度
 -45 ℃ ~ +100 ℃
　動作湿度
 85 %
　電源
 +12V DC, 1A min.
　アクセサリー
 110 V – 240 V ACアダプタとケーブル
　RF 入出力コネクタ
 Kコネクタ 雌型
　電気コネクタ
 4-pin Molex
　サイズ
 126 mm x 37 mm x 26 mm
　メーカ
 Optilab
