光変調器バイアス制御ボード：BCB-2は光強度変調器の動作点を一定に保つためのコンパクトな制御ボードです。OEM用のコンパクトなデザインで、Q+.モードで長期間安定に動作できます。

■ 特徴

・Q+ バイアスセッティングモード・パワー＆モニター用USB 2.0インターフェース・PD電流イン、DCバイアスアウト用4-Pin コネクタ・全てのMZI光変調器に適合・オンボードPD（オプション）

■ 用途

・アナログ光変調・全帯域幅RoF伝送・RF/IF信号分配・衛星通信・光通信

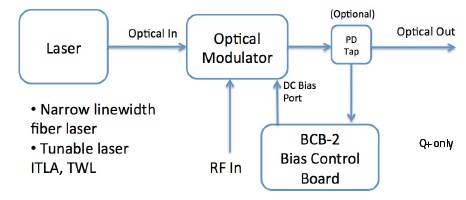

■ 機能ブロック図

■ 仕様	LN変調器の原理

型番	BCB-2
一般仕様
変調器タイプ	マッハツェンダー変調器
バイアス制御原理	小信号ディザリング
バイアス出力インピーダンス	100 Ω
バイアス出力電圧	±10 V
変調器電圧 Vpi 範囲	3 – 8 V
リモートモニター & 出力	USB 2.0
機械的仕様
動作温度（標準）	-30 ℃ ~ +70 ℃
動作温度（TQバージョン）	-55 ℃ ~ +80 ℃
保管温度	-55 ℃ ~ +90 ℃
動作湿度	85 %
電源	5 V , 100 mA typ.
アラーム	LED DC パワー状態
サイズ	132 mm x 26 mm x 8mm
メーカ	Optilab

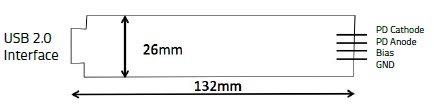

■　寸法図

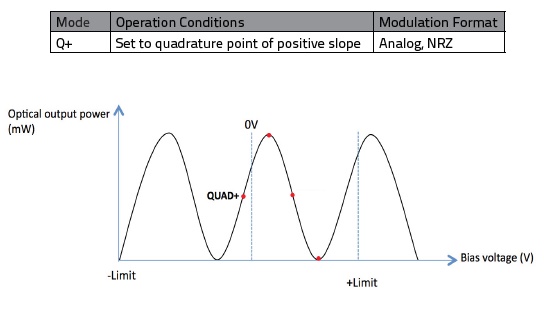

■　バイアス制御モード bcb-2-4

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

光ミニノード：nTRVR-Dは、HFCネットワークにおけるディープファイバ用に作られた屋外設置用２ファイバポート光ミニノードです。フォワードパス-レシーバ、リターンパス-トランスミッタの標準的な構成で、従来のHFC光ノードと同等な帯域幅のHDビデオ信号とQAMデータを低コストで伝送できます。

■　用途・HFC ・RFoG ・PON ・Deep Fiber

■ 機能ブロック図 ntrvr-d-2

■ 仕様

型番	nTRVR-D
光仕様 – フォワードパス（レシーバ）
レシーバ波長範囲	1530 ~ 1600 nm
入力光パワーレベル	+3 ~ -6 dBm
RF出力レベル	25 dBmV typ.
CN比	50+ dB typ. @ 0 dBm 入力
CSO	-63 dBc max.
CTB	-63 dBc max.
フォワードパス周波数範囲	54 ~ 870 MHz, 1GHz　利用可
光仕様 – リターンパス（トランスミッタ）
トランスミッタ波長	1310 nm ± 20 nm
出力光レベル	+3 ~ -3 dBm
一般的仕様
周波数範囲平坦性	±0.5 dB
光リターンロス	45 dB min.
RF インピーダンス	75 Ω
RF リターンロス	16 dB min.
機械的仕様
光コネクタ	SC/APC
温度範囲	-20 ~ +65 ℃
電源	12 – 15 VDC, 80 – 240 V, 43 – 63 Hz AC (ACアダプタ）
消費電力	5 W max.
サイズ	7.6″(W) x 6 “(L) x 4″(H)
制御/モニタ	電圧モニタ: 光レベル 1V/mW
ディスプレイ	3 LED; 光入出力、電源
メーカ	Optilab

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

波長スイープレーザ：SWL-1550-Mは、主にFBGセンサシステムのインテロゲータ用に設計された1550 nm帯の高速波長掃引レーザモジュールです。高速波長可変レーザ光源と制御回路を内蔵しており、電圧入力により波長スイープを行います。スイープ範囲が80 nmと広いのでセンサシステムに多数のFBGを組み込むことができ、また、20 mWの高出力ですので長距離センシングシステムに利用できます。モジュールタイプの他、ラックマウントタイプSWL-1550-Rも利用可能です。

■特徴

・80 nmの広いスイープ範囲・20 mWの高出力・0.15 nm (FWHM) のレーザ線幅・光信号S/N比 40 dB ・RS-232による状態モニタリング・1年保証

■ 用途

・FBGセンシングのインテロゲータ・ラボ試験・測定・光部品測定・波長可変レーザ光源

■ 機能ブロック図

■ 仕様（データシートPDF)

ファイバレーザとは

型番	SWL-1550-M
波長スイープ特性
スペクトルチューニング範囲	60 nm typ. (S) 80 nm typ. (W)
FBG波長範囲	1520 nm – 1580 nm typ. (S) 1510 nm – 1590 nm typ. (W)
光出力	20 mW typ.;よりハイパワーも可能です
光仕様
レーザ線幅	0.15 nm typ.
光出力変動	<±1.0 dB @全波長範囲
光信号雑音比	40 dB　typ.
偏光	無偏光
ファイバタイプ	SMF-28
光コネクタ (→光コネクタとは)	FC/APC
電気仕様
スイープ電圧入力	12 Vp-p typ.
電圧入力コネクタ	SMA 雌型
機械的仕様
動作温度範囲	-10 ℃ ~ +60 ℃
保管温度	-50 ℃ ~ +70 ℃
ディスプレイ	LED:レーザON/OFFと電源
リモート制御	RS232によるレーザ制御と状態モニター（オプション）
サイズ	210 mm x 125 mm x 28 mm
付属品	±5 V DC, 1 A max 電源
メーカ	Optilab

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

波長可変LD光源：TLM-C-Rは波長スイープ光源としても使用できるC-バンド波長可変LD光源です。設定はフロントパネルで手動設定またはファンクションジェネレータにより行うことができます。広い波長可変範囲、狭線幅、高いサイドモード抑圧比、優れた波長安定性などDWDM部品検査や光センシング、ラボ実験などに最適なレーザです。

■ 用途

・ラボ試験、測定・DWDMネットワーク・変調用シードレーザ・ファイバ光部品試験・ファイバセンサ

TLM-C-R

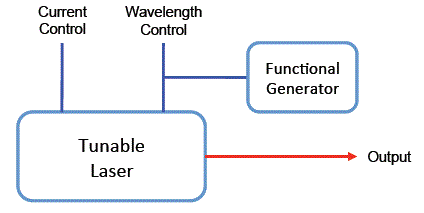

■ 機能ブロック図

■ 仕様

半導体レーザーとは？

型番	TLM-C-R
光仕様
レーザ波長範囲	1528 nm – 1563 nm
波長再現性	±5 pm
波長安定性	±2 pm (8 時間）
波長の微細チューニング	±0.4 nm max 96ch何れからでも
波長チューニング分解能	±2 pm
光出力	20 mW min., 30 mW max.
光出力安定性	±0.5 dB（8 時間）
レーザ線幅(FWHM)	100 KHz max.
相対強度雑音(RIN)	-145 dB/Hz typ.
サイドモード抑圧比(SMSR)	50 dB typ.
偏光消光比	20 dB typ.
光アイソレーション	30 dB min.
ファイバタイプ	Panda 1550 PM ファイバ
光コネクタ	PM Narrow Key, FC/APC またはリクエスト
制御機能
レーザ波長範囲	1528 – 1563 nm
ベース周波数範囲	196.1 THz ~ 191.5 THz
波長可変	前面パネルから手動設定
チャンネル調節	前面パネルのツマミで96波長チャンネル
波長の微細チューニング	任意の波長間を±0.4 nmで調整
波長スイープ	C-バンド全域のスイープには40V入力の外部電源が必要
機械的仕様
動作温度	0℃ ~ +40 ℃
保管温度	-40℃ ~ +70 ℃
電源	80 – 240 V, 43 – 63 HzAC, 1.5 A max.
消費電力	40 W max.
ディスプレイ	LED オン/オフ、警報
アラーム	過剰温度上昇、過剰電流
サイズ	1Uラック：19″(W) x 16″(D) x 1.75″(H)
メーカ	Optilab

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

光ミニノード：iTRVR-Dは、HFCネットワークにおけるディープファイバ用に作られた２ファイバポート光ミニノードです。フォワードパス-レシーバ、リターンパス-トランスミッタの標準的な構成で、従来のHFC光ノードと同等な帯域幅のHDビデオ信号とQAMデータを低コストで伝送できます。

■　用途・HFC ・RFoG ・PON ・Deep Fiber ■ 機能ブロック図

■ 仕様

型番	iTRVR-D
光仕様 – フォワードパス（レシーバ）
レシーバ波長範囲	1530 ~ 1600 nm
入力光パワーレベル	+3 ~ -6 dBm
RF出力レベル	25 dBmV typ.
CN比	50+ dB typ. @ 0 dBm 入力
CSO	-63 dBc max.
CTB	-63 dBc max.
フォワードパス周波数範囲	54 ~ 870 MHz, 1GHz　利用可
光仕様 – リターンパス（トランスミッタ）
トランスミッタ波長	1310 nm ± 20 nm
出力光レベル	+3 ~ -3 dBm typ.
RF 入力オンパワーレベル	25 dBmV typ.
バーストモードスイッチオン時間	1.0 μs max.
MER of QAM64	34 dBm min. at 20 MHz
リターンパス周波数範囲	5 MHz – 42 MHz
一般的仕様
周波数範囲平坦性	±0.5 dB
光リターンロス	45 dB min.
RF インピーダンス	75 Ω
RF リターンロス	16 dB min.
機械的仕様
光コネクタ	SC/APC
温度範囲	-20 ~ +65 ℃
電源	12 – 15 VDC, 80 – 240 V, 43 – 63 Hz AC (ACアダプタ）
消費電力	5 W max.
サイズ	4.6″(W) x 5 “(L) x 1.3″(H)
制御/モニタ	電圧モニタ: 光レベル 1V/mW
ディスプレイ	3 LED; 光入出力、電源
メーカ	Optilab

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

20GHzリニア InGaAs PIN フォトディテクタ：PD-20-TQは、直線性に優れた20GHz帯域幅のInGaAs PINフォトディテクタで、60kHz – 20GHzのアナログ信号、20Gb/sまでのディジタル信号の検出に利用できます。動作温度 -40 ℃ ~ +75 ℃、保管温度範囲-55℃ ~ +125 ℃と温度範囲の広いのが特徴です。最適使用波長帯は1260nm-1600nmで、40mWまでの高い光入射パワーの入力が可能です。

■　特徴

・60kHz – 20GHzの広い帯域幅・40mW+入力に対する高い直線性・動作温度 -40 ℃ ~ +75 ℃ ・35mAまでの高電流ハンドリング・フラットな周波数応答, ±1dB ・有効波長範囲850 – 1650nm ・ハーメチックシール・標準１年保証

■ 用途

・アナログ RF over Fiber システム・ 20Gb/s　までのRZ/NRZ信号受信・ LIDARシステム・コヒーレント光システム・試験装置のフロントエンドO/E変換

　　　　PD-20-TQ 　　　　　　　外部ハウジング付PD-20-TQ　　　

■ 機能ブロック図

■ 仕様

フォトディテクタとは

型番	PD-20-TQ
一般仕様
最適動作波長	1260 nm – 1600 nm
可能動作波長	850 nm – 1650 nm
光入力レベル	40 mW max.
S21 3dB帯域幅	17 GHz min., 19G Hz typ.
S22特性	< -10 dB @ 20 GHz
応答性	0.85 A/W @ 1550 nm typ., 0.90 A/W @ 1310 nm typ.
暗電流@25℃, 5V	10 nA typ., 100 nA max.
光リターンロス	-30 dB typ.
光PDL@1550nm	0.05 dB max.
光ファイバ	SMF-28
バイアス電圧	5 V typ.
インピーダンス	50 Ω
カップリング	ACカップル
アナログ応用
有効帯域幅	60 kHz – 20 GHz
リップル（1GHz）	±1.0 dB max.
群遅延	±7.0 ps
2次高調波歪み	-70.0 dBc max.
3次高調波歪み	-75.0 dBc max.
デジタル応用
感度 @ 10Gb/s	-19.0 dBm
受信帯域幅	20 Gb/s まで
データフォーマット	RZ, NRZ
LT-15を使ったリンク特性
SFDR	113 dB Hz^2/3
リンクロス	-20 dB @ 10dBm 光
機械的仕様
動作温度	-40 ℃ ~ +75 ℃
保管温度	-55℃ ~ +125 ℃
動作湿度	85 %
フォトダイオードバイアス電圧	5 V±1 V DC
パッケージタイプ	K タイプRFコネクタ付 2-pin モジュール
ハウジングサイズ	30 mm x 20 mm x 14 mm
ファイバコネクタ (→光コネクタとは)	FC/APC
光ファイバ	SMF-28（φ 0.9 mmチューブ）
最大定格
PIN バイアス電圧	+2.0 ~ +7 V
フォワード電流	35 mA
光入力損傷閾値	50 mW
メーカ	Optilab

■ 特性測定例

■ 寸法図

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

APD-10は、ファイバピグテイル付の高感度APD-TIA光レシーバで、高速InGaAsアバランシェフォトダイオードとTIAがハーメチックシール同軸型パッケージに内蔵されています。フレキシブルプリント基板が使用されており、光コネクタはLC/UPCです。

■　特徴

・10Gb/sゲイン帯域幅・TIAアンプ内蔵・高感度：-26 dBm typ. ・低消費電力：0.1W typ

■ 用途

・10GBASE-L イーサーネット・SOONET OC-192 ・SDH STM-64 ・10G ファイバチャネル・光ファイバセンサ

■ 機能ブロック図

apd-10-2

■ 仕様

フォトディテクタとは

型番	APD-10
一般仕様
動作波長	1250 nm – 1600 nm
APDブレイクダウン電圧	25 V min., 34V typ., 40 V max.
VBR 温度係数	0.07 V/℃ typ., 0.11 V/℃ max.
トータル暗電流	20 nA typ., 100 nA max.
応答性	0.65 A/W min., 0.75 A/W typ.
感度	-27.5 dBm min., -26.5 dBm max.
トランスインピーダンス	10 kΩ min., 12 kΩ typ.
キャパシタンス	0.18 pF typ., 0.22 pF max.
光リターンロス	-27 dB
3 dB S21帯域幅	6.0 GHz min., 8.0 GHz typ.
デジタル帯域幅	10 Gb/s
機械的仕様
光入力パワー	-26 dBm min., -3 dBm max.
逆方向電流	2 mA
順方向電流	32 mA typ.
動作温度	0 ℃ ~ +85 ℃
保管温度	-40℃ ~ +85 ℃
動作湿度	85 %
光コネクタ (→光コネクタとは)	LC/UPC
光ファイバ	SMF-28
メーカ	Optilab

■ ピン配置

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

RoF光リンク RFLL-30-L-2は、光トランスミッタ: LTA-40-LD-Vと光レシーバ: PD-40-DCをセットにした高性能でコストパフォーマンスの良い30GHz帯域幅のRoF光伝送システムです。

■ 特徴

・30GHz帯域幅RoFリンク・高ダイナミックレンジ・DFB低RINレーザ光源・高直線性レシーバ・USBモニター & 制御インターフェース

■ 用途

・広帯域RF信号の光ファイバ伝送・RF/IF信号分配・衛星マイクロ波アンテナ信号分配・広帯域ディレイライン、信号処理・位相 & 干渉アンテナアレイ

■ 構成図（データシートPDF)

型番	RFLL-30-L-2
リンク特性概要
アナログ帯域幅	32 GHz
リンクゲイン vs 帯域幅	-27 dB / 29 GHz typ. -33 dB / 33 GHz typ. -39 dB / 38 GHz typ.
入力 1 dB Comp	13.1 dBm typ.
ゲイン平坦製	±0.5 dB (1 GHz)
雑音指数	25.7 dB @ 10 GHz 24.4 dB @ 30 GHz
SFDR	119.1 dBm x Hz^2/3
IIP3	30.3 dBm
群遅延	±30.3 ps
構成機器のデータシート
光トランスミッタボード	LTA-40-LD-V（参考データ：詳細はお問合せください）
光レシーバ	PD-40-DC
メーカ	Optilab

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

LRS-16は、多チャンネルRoFシステムで使用されるモジュール集積用３RUシステムです。１６のレシーバモジュールを高密度に集積できますので省スペースに役立ちます。フォトレシーバ以外にもフォトディテクタ、EDFA、VOA, 受動WDM部品なども収納できます。電源は二重化されており、フロントパネルのLCDディスプレイでモジュールの状態モニターや操作パラメータを確認できます。システムやモジュールのパラメータはイーサネットやRS-485を介してLTS管理ソフトで制御することができます。 ■ 特徴

LRS-16

・16モジュール収納できる3RU – PR (光レシーバ) – PD (フォトディテクタ） – EDFA – パッシブ(Mux, スプリッタ, VOAなど) ・二重化電源・フロントパネルの制御用LCDディスプレイ・全モジュールの制御、モニタ用LRS管理ソフト・RS-485 or イーサーネットによるリモート制御

■ 用途

・多重チャネル RoFシステム・波長多重RoFリンク・多重衛星アンテナ分配

■ 仕様（データシートPDF)

型番	LRS-16
一般的仕様
動作温度	20 ~ +55 ℃
保管温度	-40 ~ +85 ℃
動作湿度	10 ~ 90%　RH (結露しないこと）
サイズ	3RU: 11.52″L x 19.00″W x 5.25″H
電源	デュアル冗長電源
電源仕様	110 – 240 VAC, 50 – 60 Hz(2A max., オプション）
モニター、制御
ローカル制御	状態表示LED
リモート制御	Optilabの LRS管理ソフト
光コネクタ (→光コネクタとは)	FC/APC, 他はオプション
RFコネクタ	Kタイプ、Vタイプ or SMA（RF仕様に依存）
インターフェースコネクタ	FC/APC, 他はオプション
リモートインターフェース	RS-485 /イーサーネット
メーカ	Optilab

■ 利用できるモジュール

PR-12-M 　　12 GHz Photoreceiver Module PR-20-M 　　20 GHz Photoreceiver Module PR-23-M 　　23 GHz Photoreceiver Module BPR-20-M 　 20 GHz Balanced Photoreceiver Module BPR-23-M 23 GHz Balanced Photoreceiver Module EDFA-PA-M 25 dB Gain Pre-Amp EDFA Module, C-band EDFA-18-LC-M 18 dBm EDFA Module with Low Current Consumption DeMUX-4 　　 4 Channel DWDM Multiplexer, 200 GHz spacing DeMUX-16 　　16 Channel DWDM Multiplexer, 200 GHz spacing DeMUX-40 　　40 Channel DWDM Multiplexer, 200 GHz spacing SPLT-4 　　　　4 Channel Splitter SPLT-8 　　　　8 Channel Splitter SPLT-16 　　　 16 Channel Splitter VOA 　　　　　 Variable Optical Attenuator

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

40GHzリニア InGaAs PIN フォトディテクタ：PD-40-TQは、直線性に優れた40GHz帯域幅のInGaAs PINフォトディテクタで、60kHz – 40GHzのアナログ信号、40Gb/sまでのディジタル信号の検出に利用できます。動作温度の広いのが特徴で、 -40 ℃ ~ +75 ℃の範囲でご使用いただけます。最適使用波長帯は1000nm-1650nmで、50mWまでの高い光入射パワーの入力が可能です。

■　特徴

・60kHz – 40GHzの広い帯域幅・50mW+入力に対する高い直線性・動作温度 -40 ℃ ~ +75 ℃ ・35mAまでの高電流ハンドリング・フラットな周波数応答, ±1dB ・有効波長範囲850 – 1650nm ・ハーメチックシール・標準１年保証

■ 用途

・アナログ RF over Fiber システム・ 40Gb/s　までのRZ/NRZ信号受信・ LIDARシステム・コヒーレント光システム・試験装置のフロントエンドO/E変換

PD-40-TQ 　　　　外部ハウジング付PD-40-TQ

■ 機能ブロック図

■ 仕様

フォトディテクタとは

型番	PD-40-TQ
一般仕様
最適動作波長	1000 nm – 1650 nm
可能動作波長	850 nm – 1650 nm
光入力レベル	50 mW max.
S21 3dB帯域幅	33 GHz min., 35 GHz typ.
S22特性	< -10 dB @ 20 GHz
応答性	0.80 A/W @ 1550 nm typ., 0.85 A/W @ 1310 nm typ.
暗電流@25℃, 5V	10 nA typ., 100 nA max.
光リターンロス	-30 dB typ.
光PDL@1550nm	0.05 dB max.
光ファイバ	SMF-28
バイアス電圧	5 V typ.
インピーダンス	50 Ω
カップリング	ACカップル
アナログ応用
有効帯域幅	60 kHz – 40 GHz
リップル（1GHz）	±1.0 dB max.
群遅延	±7.0 ps
2次高調波歪み	-70.0 dBc max.
3次高調波歪み	-75.0 dBc max.
デジタル応用
受信帯域幅	40 Gb/s まで
データフォーマット	RZ, NRZ
機械的仕様
動作温度	-40 ℃ ~ +75 ℃
保管温度	-55℃ ~ +125 ℃
動作湿度	85 %
フォトダイオードバイアス電圧	5 V±1 V DC
パッケージタイプ	K タイプRFコネクタ付 2-pin モジュール
ハウジングサイズ	30 mm x 20 mm x 14 mm
ファイバコネクタ (→光コネクタとは)	FC/APC
光ファイバ	SMF-28（φ 0.9 mmチューブ）
最大定格
PIN バイアス電圧	+2.0 ~ +7 V
フォワード電流	35 mA
光入力損傷閾値	60 mW
ハンダ付け温度(10s)	250℃
メーカ	Optilab
