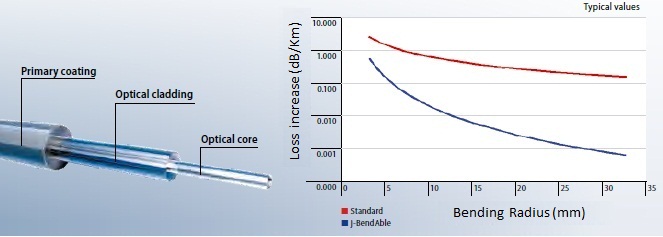

j-BendAble-OMシリーズは、850nm伝送に最適化された５０μmコアGI型マルチモードファイバで、曲げに強いいわゆるbend-insensitive ファイバです。ファイバは国際規格ISO/IEC11801のOM2, OM3, OM4に適合しており、加えて、OM2+帯域幅のファイバもラインアップしています。ファイバより曲げに強いため、場所をとらないコンパクトなケーブル敷設がで、データセンターでの増設や変更にフレキシブルに対応できます。j-BendAble OM4は、10Gb/sイーサーネットで550m、40Gb/sあるいは100Gb/sパラレル伝送では150ｍのリンク長を実現しています。ファイバは他ブランドのbend-insensitive標準GIファイバと互換性がありますのでLANやデータセンターでの複雑なケーブルシステムに柔軟に適用できます。 l-bendable-1

石英スタンダードファイバ一覧

光ファイバとは

■仕様

型番		j-BendAble OM4	j-BendAble OM3	j-BendAble OM2+	j-BendAble OM2
伝送特性
850 nm 伝送距離	@ 40/100 Gb/s	170m	140m	–	–
	@ 10Gb/s	550m	300m	150m	–
	@ 1Gb/s	1100m	1000m	750m	500m
ﾓｰﾄﾞ帯域幅 (MHzxKm)	LED-OFL @ 850nm	≧3500	≧1500	≧750	≧500
	EMB @ 850nm	≧4700	≧2000	≧1000	–
幾何学的・物理的仕様
コア径		50±2.5μm
クラッド径		125±1.0μm
クラッド非円形性		≦1.0 %
コア非円形性		≦5 %
コア/クラッド偏心		≦1.5μm
被覆径		242±7μm
NA (→NAとは)		0.200±0.015
長さ		1.1 ~ 8.8 km
プルーフ試験		≧200 kpsi (≧1.38 GPa)
被覆剥離力		ピーク値：1.0≦X≦8.9 N / 平均値：1.0≦X≦5.0 N
光仕様
損失	@ 850nm	≦2.2 ~ ≦2.4
	@ 1300nm	≦0.6 ~ 0.7
	@1385nm(OH ﾋﾟｰｸ）	≦2.0
損失の非連続性	@ 850nm	≦0.1
	@ 1300nm	≦0.1
曲げ損失	100 巻き R=37.5mm	≦0.05 dB @ 850nm
		≦0.15 dB @ 1300nm
	2 巻き R=15mm	≦0.1 dB @850nm
		≦0.3 dB @ 1300nm
	2巻き R=7.5mm	≦0.2 dB @ 850nm
		≦0.5 dB @ 1300nm
零分散波長		1295nm ≦λ₀≦1340nm
零分散傾斜 (ps/nm²・km)		≦1.105 （1295≦λ₀≦1310） ≦0.000375 x (1590-λ₀）　（1310≦λ₀≦1340）
環境試験による損失変化
耐湿耐熱試験による損失増 30日　85℃/85% RH		≦0.10 dB
乾燥耐熱試験による損失増 30日　85℃
温度変化試験による損失増 -60℃ ~ +85℃
水への浸漬試験による損失増 30日　23℃
メーカ		Weinert Fiber Optics

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

l-standard-mmf OptiGradeは850nm VCSELを信号光とする10Gb/sイーサーネット伝送に最適化された50/125 GI型マルチモードファイバで、リンク長150～550ｍをカバーします。国際規格ISO/IEC11801のOM4, OM3, OM2+に適合し、LANやSANシステムを低コストで構築するのに有効です。 850nmでのモード帯域幅を保証するため、全てのファイバに対し出荷前にTIA/EIA 455 220かIEC 60793-1-49に従った検査を行っています。

石英スタンダードファイバ一覧

光ファイバとは

■仕様

型番		OptiGrade -150	OptiGrade -200	OptiGrade -300	OptiGrade -400	OptiGrade -500	OptiGrade -550
伝送特性
伝送距離 @ 10Gb/s	850nm	150m	200m	300m	400m	500m	550m
	1300nm (LX4)	300m	300m	300m	300m	300m	300m
ﾓｰﾄﾞ帯域幅 (MHzxKm)	LED-OFL @ 850nm	≧750	≧1000	≧1500	≧2000	≧2500	≧3500
	LED-OFL @ 1300nm	≧500	≧500	≧500	≧500	≧500	≧500
	EMB @ 850nm	≧1000	≧1500	≧2000	≧2700	≧4000	≧4700
幾何学的・物理的仕様
コア径		50±2.5μm
クラッド径		125±1.0μm
クラッド非円形性		≦1.0 %
コア非円形性		≦5 %
コア/クラッド偏心		≦1.5μm
被覆径		242±7μm
NA (→NAとは)		0.200±0.015
長さ		1.1 ~ 8.8 km
プルーフ試験		≧100 kpsi (≧0.69 GPa)
被覆剥離力		ピーク値：1.0≦X≦8.9 N / 平均値：1.0≦X≦5.0 N
光仕様
損失	@ 850nm	≦2.2 ~ ≦2.4
	@ 1300nm	≦0.6 ~ 0.7
	@1385nm(OH ﾋﾟｰｸ）	≦2.0
損失の非連続性	@ 850nm	≦0.1
	@ 1300nm	≦0.1
曲げ損失	100 巻き R=37.5mm	≦0.5 dB @ 850/1300 nm
零分散波長		1295nm ≦λ₀≦1340nm
零分散傾斜 (ps/nm²・km)		≦1.105 （1295≦λ₀≦1310） ≦0.000375 x (1590-λ₀）　（1310≦λ₀≦1340）
環境試験による損失変化
耐湿耐熱試験による損失増 30日　85℃/85% RH		≦0.10 dB
乾燥耐熱試験による損失増 30日　85℃
温度変化試験による損失増 -60℃ ~ +85℃
水への浸漬試験による損失増 30日　23℃
メーカ		WEINERT Fiber Optics

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

GigaGradeはレーザ信号光の伝送に最適化されたGI型マルチモードファイバで、50μmコアと62.5μmコアの両タイプがあります。Gbイーサーネットやより低速のLAN,SANなどへの用途に向いています。850nmと1300nm両方の伝送用に設計されており、1Gb/sで2000ｍ以上の伝送が可能です。

石英スタンダードファイバ一覧

光ファイバとは

■仕様

型番		GigaGrade-50	GigaGrade-62.5
伝送特性
伝送距離@ 1Gb/s レーザ光の限定モード入射	850nm	≧500 ~ ≧750m	≧300 ~ ≧500m
	1300nm	≧550 ~ ≧2000m	≧550 ~ ≧1000m
ﾓｰﾄﾞ帯域幅 (MHzxKm)	LED-OFL @ 850nm	≧400 ~ ≧750	≧160 ~ ≧250
	LED-OFL @ 1300nm	≧500 ~ ≧1200	≧500 ~ ≧800
幾何学的・物理的仕様
コア径		50μm	62.5μm
クラッド径		125μm	125μm
クラッド非円形性		≦1.0 %	≦1.0 %
コア非円形性		≦5.0%	≦5.0%
コア/クラッド偏心		≦1μm	≦1μm
被覆径		242±7μm	242±7μm
被覆/クラッド偏心		≦10.0μm	≦10.0μm
NA (→NAとは)		0.200±0.015	0.275±0.015
標準ファイバ長		2.2/4.4/6.6/8.8/13.2/17.6 Km	2.2/4.4/6.6/8.8/17.6 Km
プルーフ試験		≧100 kpsi (≧0.69 GPa)	≧100 kpsi (≧0.69 GPa)
被覆剥離力		ピーク値：1.0≦X≦8.9 N / 平均値：1.0≦X≦5.0 N
光仕様
損失 (LED-OFL)	@ 850nm	≦2.2 ~ ≦2.4 dB/km	≦2.7 ~ ≦2.9 dB/km
	@ 1300nm	≦0.6 ~ ≦0.7 dB/km	≦0.6~ ≦0.7 dB/km
	@1385nm(OHピーク)	≦2.0 dB/km	≦2.0 dB/km
損失の非連続性	@ 850nm	≦0.1 dB	≦0.1 dB
	@ 1300nm	≦0.1 dB	≦0.1 dB
曲げ損失	100 巻R=37.5mm	≦0.5 dB
零分散波長		1295nm≦ λ₀≦1340nm	1320nm≦ λ₀≦1365nm
零分散傾斜 (ps/nm²・km)		≦1.105 (1295≦λs≦1310) ≦0.000375x(1590-λ₀) (1345≦λs≦1365)	≦0.11 (1320≦λs≦1345) ≦0.001x(1458λ₀) (1345≦λs≦1365)
環境試験による損失変化
耐湿耐熱試験による損失増 30日　85℃/85% RH		≦0.10 dB
乾燥耐熱試験による損失増 30日　85℃
温度変化試験による損失増 -60℃ ~ +85℃
水への浸漬試験による損失増 30日　23℃
メーカ		Weinert Fiber Optics

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

Weinert Fiber Optics社（独）では、FTTH、LAN、長距離通信などに使用するための高性能なシングルモード光ファイバをご提供しています。ITU-T G.652.D準拠のLWP SMF+、ITU-T G.657 A.1準拠のLBL SMF、ITU-T G.657.B2準拠のULBL SMFの3種類がありまLBL SMFは曲げに強いLANに適したファイバで、敷設済みファイバとコンパチです。LWP SMF+は長距離通信向けで、低コストの高速伝送にご利用いただけます。ULBL SMFは最も曲げに強いファイバです。

典型的な損失スペクトル

石英スタンダードファイバ一覧

光ファイバとは

■仕様

型番 (ITU-T規格）		LWP SMF+ （ITU-T G.652.D)	LBL SMF (ITU-T G.657 A.1)	ULBL SMF (ITU-T G.657.B2)
光特性
損失¹⁾ (dB/Km)	1310 nm 1383 nm²⁾ 1550 nm 1625 nm	≦0.33 ~ ≦0.35 ≦0.31 ~ ≦0.35 ≦0.19 ~ ≦0.21 ≦0.20 ~ ≦0.23	≦0.33 ~ ≦0.36 ≦0.31 ~ ≦0.36 ≦0.19 ~ ≦0.21 ≦0.20 ~ ≦0.23	≦0.38 – ≦0.25 ≦0.25
損失変化範囲³⁾ (dB/Km)	1285-1330 nm 1530-1570 nm 1460-1625 nm	≦0.03 ≦0.02 ≦0.04	≦0.03 ≦0.02 ≦0.04	–
モードフィールド径 (μm) (→モードフィールド径とは)	1310 nm 1550 nm	9.2±0.4 10.4±0.5	8.6±0.4 9.8±0.5	7.5±0.4 –
非連続性 (tp = 1μs) (dB)	1310 nm 1550 nm	≦0.05 ≦0.05	≦0.05 ≦0.05	– –
損失均一性	–	≦0.05	≦0.05	–
ファイバカットオフ波長 λ_c(nm) ケーブルカットオフ波長 λ_cc(nm) (→カットオフ波長とは)		1200-1330 ≦1260	≦1340 ≦1260	– –
零分散波長 λ₀ (nm)		1300≦λ₀≦1324	1300≦λ₀≦1324	–
零分散傾斜 S₀ (ps/nm²・km)		≦0.092	≦0.092	–
分散 (ps/nm・km)	1270-1340 nm 1285-1330 nm 1550nm	≦5.00 ≦3.00 ≦18.00	≦5.00 ≦3.00 ≦18.00	– – –
有効群屈折率	1310 nm 1383 nm 1550 nm	1.467 1.467 1.467	1.467 1.467 1.467	– – –
偏波モード分散 (ps/√km	リンク⁴⁾ 個々のファイバ⁵⁾	≦0.06 ≦0.10	≦0.06 ≦0.10	– –
マクロ曲げ損失
曲げ損失 (dB)		–	–	–
100 巻き半径 50 mm	1310 nm 1550 nm	≦0.05 ≦0.05	– –	– –
1 巻き半径 32mm	1550 mm	≦0.05	–	–
10 巻き半径 15 mm	1550 nm 1625 nm	– –	≦0.03 ≦0.2	≦0.03 ≦0.1
1 巻き半径 10mm	1550 nm 1625 nm	– –	≦0.3 ≦1.0	≦0.1 ≦0.2
1 巻き半径 7.5mm	1550 nm 1625 nm	– –	– –	≦0.5 ≦1.0
機械的性質
プルーフ試験	(kpsi) (N) (GPa)	≧100 ≧8.8 ≧0.7
無エイジングファイバの動的引張り強度　(0.5 m) (GPa)	引張強度中央値	≧3.8
無エイジングファイバの動的引張り強度　(0.5 m) (GPa)	引張強度 15%	≧3.3
エイジングファイバの動的引張り強度　 (0.5 m) (GPa)	引張強度中央値	≧3.03
エイジングファイバの動的引張り強度　 (0.5 m) (GPa)	引張強度 15%	≧2.76
動的疲労	応力腐食ﾊﾟﾗﾒｰﾀ n_d	≧20
動作温度 (℃)	-60 ~ +85
平均被覆剥離力 (N)	1.9 typ.
メーカ	Weinert Fiber Optics

1) ご要求により特殊損失セルも可能です。 2) 1383 nmの損失は水素チャージ後の値で、常に1310 nmの損失値以下か同等です。 3) 特定域での損失は1300/1500 nmでの名目値を表記値内で超えます。 4) M=20, Q=0.01% 5) 個々の値はケーブリング時に変化します。

LBL SMF と LWP SMFの曲げ特性比較　R=10mm,1巻

ULBL SMFの典型的な曲げ特性

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

Leoni社（独）では、お客様がご使用になりたい波長帯に最適なシングルモードファイバをご提供するため、可視から赤外にわたるさまざまなカットオフ波長のシングルモードファイバを製造しています。カットオフ波長はファイバを伝搬する光がシングルモードとなる境界の波長で、カットオフより短い波長はマルチモード、長い波長はシングルモードとして伝搬します。カットオフより波長が長くなるほどMFD（光の電磁界分布）が広がって曲げ損失を発生しやすくなりますので実質的に使用できる波長帯には制限があり、使用波長範囲がその目安となります。また、お客様のさまざまな用途にお応えするためカットオフ以外にも、クラッド径が８０μmのファイバ、NA、MFDが異なるファイバもラインアップされています。最適なファイバ選択についてご相談を承っておりますのでお気軽にお問い合せください。 (→カットオフ波長とは) (→モードフィールド径(MFD)とは)

■ 特徴

・UVからIRにわるさまざまなカットオフ波長のSMF ・NAの異なるSMF ・同じ波長帯でもMFDの異なるSMF

■ 用途

・可視光デバイス・ファイバピグテイル・ファイバセンサー・光通信

■ 仕様

光ファイバとは

型番	VIS-IRカットオフSMF
型番	84820017F	84820018F	84820019F	84820020F	84820021F	84820022F	84820023F	84820024F
カットオフ波長 (nm)	1200	1250	1250	1400	1400	1430	1200	1200
使用波長範囲 (nm)	1250-1610	1310-1620	1310-1620	1460-1620	1460-1620	1460-1620	1330-1620	1330-1620
モードフィールド径 (nm)	5.4 @ 1310nm	9.3 @ 1310nm	6.7 @ 1310nm	9.5 @ 1550nm	9.5 @ 1550nm	4.2 @ 1550nm	8.8 @ 1550nm	8.8 @ 1550nm
クラッド径（μm）	80	80	80	125	80	125	125	125
ＮＡ (→NAとは)	0.19-0.21	0.11	0.16	0.13	0.13	0.29-0.31	0.14	0.14
損失(dB/Km)	2 @1310nm	0.75 @1310nm	0.75 @1310nm	0.5 @1550nm	0.5 @1550nm	3 @1550nm	3 @1550nm	3 @1550nm
被覆径（μm）	165	165	165	245	165	245	245	245
被覆材質	アクリレート

型番	VIS-IR カットオフ SMF
型番	84820009F	84820010F	84820011F	84820013F	84820014F	84820015F	84820016F
カットオフ波長 (nm)	900	920	920	920	1000	1000	1200
使用波長範囲 (nm)	960-1600	970-1210	980-1600	980-1600	1100-1600	1100-1600	1250-1610
モードフィールド径 (nm)	2.6 @ 1100nm	5.8 @ 980nm	4.2 @ 980nm	5.9 @ 980nm	3.3 @ 1100nm	2.6 @ 1100nm	9 @ 1310nm
クラッド径（μm）	125	125	125	125	125	125	80
ＮＡ	0.35	0.14	0.2	0.14	0.28	0.35	0.11-0.13
損失(dB/Km)	20 @ 1550nm	3 @ 980nm	3.5 @ 980nm	2.1 @ 980nm	20 @ 1550nm	20 @ 1550nm	2 @ 1310nm
被覆径（μm）	245	245	245	245	245	245	165
被覆材質	アクリレート

クラッド径、カットオフ波長、被覆、その他の特注も可能です

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

MILスペック耐放射線シングルモードファイバ:MIL-RR-SMFは、宇宙やその他放射線の恐れがある環境下でも使用できるファイバです。ファイバは、DSCC（U.S. Defence Supply Center, Columbia）でMIL-PRF 49291に基づく試験、認証を受けています。さらに、ITU G.651, G.652やIEC 60793-2-10, IEC 60793-2-50標準に適合或いは超える品質水準です。全てのファイバがIEC 60793標準に100%適合した品質であるのに加え、耐放射線特性はTIA/EIA 455-64（光ファイバの放射線による減衰測定法）に従い試験されています。

■ 特徴

・MIL-PRF-49291 U.S.Military仕様・ITU G.651 & G.652準拠・IEC 60793-2-10 & IEC60793-2-501 　(光ファイバ仕様)

■ 用途

・産業分野・宇宙分野・センサー

■ 仕様	光ファイバとは?

型番	MIL-RR-SMF-1	MIL-RR-SMF-2
MILスペック	MIL-PRF-49291/7-01	MIL-PRF-49291/7-02
光学的性質
コア/クラッド偏心	≦1.0 μm
クラッド径	125 μm
クラッド楕円性	≦2 μm
損失	0.4 dB/km @1310 nm/0.3 dB/km @1550 nm
均一損失	≦0.1 dB @ 1310 nm
モードフィールド径 (→モードフィールド径とは)	8.5 μm≦MFD≦10.0 μm
波長分散	≦3.2 ps/nm²xkm @1310 nm/22 ps/nm²xkm @1550 nm
マクロ曲げ損失	≦0.5 dB @1300 nm^*
被覆径	250±15 μm
被覆/クラッド偏心	≦10.5 μm	15.0 μm
被覆全体同心比(OCCR)	≧0.70	≧0.84
機械的性質
ファイバ長	≧1.1 km
ファイバ重量	≦0.1 kg/km	≦0.25 kg/km
プルーフ試験	≧690 MPa
動的引っ張り強度	≧3.2 GPa (unaged),　≧1.7 5 GPa (aged)
動作温度	-46 ℃～+85 ℃
保管温度	-55 ℃～+85 ℃
被覆剥離力	1.8 N≦F≦13.2 N	1.8 N≦F≦20.0 N
メーカ	Leoni

*半径 3.8±0.05 cm, 100巻き

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

Leoni社（独）では、可視から赤外にわたる様々な波長帯で使用できる偏光保持ファイバをご提供しています。ファイバタイプとして、応力付与部の形状が異なるPanda 型とBow tie型がありますが、特性に大きなちがいはありません。光ファイバネットワーク、ポンプレーザ、顕微鏡システムなどにご利用いただけます。

■ 仕様

偏波保持ファイバとは?

型番	VIS-IR PMF
型番	84821008H	84821009G	84821010E	84821011G	84821012H	84821013E
ファイバタイプ	Panda	Panda	Bow tie	Panda	Panda	Bow tie
カットオフ波長 (nm) (→カットオフ波長とは)	560	560	680	710	725	700
使用波長範囲 (nm)	620-675	630-780	750-820	780-980	800-880	800-880
モードフィールド径(μm) (→モードフィールド径とは)	4.0 @ 630nm	4.0 @ 6305nm	4.0 @ 850nm	5.3 @ 780nm	5.5 @ 850nm	4.2 @ 830nm
クラッド径（μm）	125	125	125	125	125	125
ＮＡ (→NAとは)	0.13	0.13	0.16	0.12	0.11	0.16
損失(dB/Km)	12 @ 630nm	12 @ 630nm	8 @ 780nm	4 @ 780nm	3 @ 850nm	5 @ 830nm
被覆径（μm）	165	245	245	245	245	245
被覆材質	アクリレート

型番	VIS-IR PMF
型番	84821045G	84821001G	84821003H	84821004E	84821005H	84821006E
ファイバタイプ	Panda	Panda	Panda	Bow tie	Panda	Bow tie
カットオフ波長 (nm)	365	410	435	410	435	550
使用波長範囲 (nm)	400-500	460-630	480-540	480-540	480-540	600-675
モードフィールド径(μm)	3.2 @405nm	3.3 @ 515nm	4.0 @ 515nm	3.6 @ 488nm	4.0 @515nm	3.2 @ 630nm
クラッド径（μm）	125	125	125	125	125	125
ＮＡ	0.12	0.12	0.1	0.11	0.1	0.16
損失(dB/Km)	50 @ 405nm	30 @ 460nm	30 @480nm	100 @ 488nm	30 @ 480nm	15 @ 630nm
被覆径（μm）	245	245	245	245	400	245
被覆材質	アクリレート

型番	VIS-IR PMF
型番	84821014H	84821016H	84821017H	84821018E	84821019E	84821020E
ファイバタイプ	Panda	Panda	Panda	Bow tie	Bow tie	Bow tie
カットオフ波長 (nm)	725	875	875	920	930	1150
使用波長範囲 (nm)	800-880	950-1080	950-1080	970-1170	1020-1130	1270-1390
モードフィールド径 (nm)	5.5 @ 850nm	6.6 @ 980nm	6.6 @ 980nm	6.0 @ 980nm	5.4 @ 980nm	6.6 @ 1300nm
クラッド径（μm）	125	125	125	125	125	125
ＮＡ	0.11	0.12	0.12	0.14	0.16	0.16
損失(dB/Km)	3 @ 850nm	2.5 @ 980nm	2.5 @ 980nm	3 @ 980nm	3 @ 1064nm	2 @ 1300nm
被覆径（μm）	400	245	400	245	245	245
被覆材質	アクリレート

型番	VIS-IR PMF
型番	84821023H	84821024H	84821025H	84821026H	84821027H	84821028H
カットオフ波長 (nm)	1195	1195	1290	1290	1370	1370
使用波長範囲 (nm)	1290-1485	1290-1485	1380-1560	1380-1560	1450-1620	1450-1620
モードフィールド径 (nm)	9.5 @ 1300nm	9.5 @ 1300nm	9.8 @ 1400nm	9.8 @ 1400nm	10.5 @ 1550nm	10.5 @ 1550nm
クラッド径（μm）	125	125	125	125	125	125
ＮＡ	0.11	0.11	0.11	0.11	0.12	0.12
損失(dB/Km)	1 @1300nm	1 @1300nm	1 @1400nm	1 @1400nm	0.5 @1550nm	0.5 @1550nm
被覆径（μm）	245	400	245	400	245	400
被覆材質	アクリレート

被覆、アセンブリーなどの特注も可能です

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

可視ー赤外用GI型マルチモードファイバ：VIS-IR GIシリーズでは、 50μm – 600μmのさまざまなコア径のGI型ファイバをご選択いただけます。被覆もアクリレート（使用温度範囲：-40 ~ 85℃/オプション 150℃）あるいはポリイミド（使用温度範囲：-190 ~ 385℃/短時間 400℃）の選択が可能で、高温や温度変化の激しい環境下でのデータ伝送が可能です。データ伝送はもとよりセンサ用途にも適したファイバです。

■ 仕様

光ファイバとは？

型番			ViS-IR GI-コア径/被覆材
コア径		μm	50	62.5	85	100	200	400	600
クラッド径		μm	125	125	125	140	280	560	840
NA (→NAとは)		–	0.20 ±0.015	0.275±0.015	0.26	0.29 ±0.02	0.29	0.29	0.29
損失	@ 850nm	dB/Km	≦2.6	≦3.2	≦3.5	≦5.0	6	8	10
損失	@ 1300nm	dB/Km	≦0.8	≦1.0	≦1.0	≦2.0	3	4	5
帯域幅	@ 850nm	MHz x Km	≦400-≦750	≦160-≦400	200	≦50-≦200	150	100	100
帯域幅	@ 1300nm	MHz x Km	≦500-≦1200	≦200-≦600	200	≦100-≦300	150	100	100
–		–	被覆は以下の２種類からからご選択ください
—		–	アクリレート被覆（使用温度範囲：-40 ~ 85℃/オプション 150℃）
被覆径（±3%）		μm	250	250	250	260	450	700	1050
—		–	ポリイミド被覆（使用温度範囲：-190 ~ 385℃/短時間 400℃）
被覆径（±3%）		μm	140	140	140	165	305	585	–
メーカ		–	Leoni

ジャケットの選択可能色：Tefzel（黒/青/透明) 　ナイロン（黒/青/透明/黄/赤/白）

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

■ 仕様

光ファイバとは？

型番			ViS-IR GI-コア径/被覆材
コア径		μm	50	62.5	85	100	200	400	600
クラッド径		μm	125	125	125	140	280	560	840
NA		–	0.20 ±0.015	0.26	0.29 ±0.02	0.20 ±0.015	0.29	0.29	0..29
損失	@ 850nm	dB/Km	≦2.6	≦3.2	≦3.5	≦5.0	6	8	10
損失	@ 1300nm	dB/Km	≦0.8	≦1.0	≦1.0	≦2.0	3	4	5
帯域幅	@ 850nm	MHz x Km	≦400-≦750	≦160-≦400	200	≦50-≦200	150	100	100
帯域幅	@ 1300nm	MHz x Km	≦500-≦1200	≦200-≦600	200	≦100-≦300	150	100	100
–		–	被覆は以下の２種類からからご選択ください
—		–	アクリレート被覆（使用温度範囲：-40 ~ 85℃/オプション 150℃）
被覆径（±3%）		μm	250	250	250	260	450	700	1050
—		–	ポリイミド被覆（使用温度範囲：-190 ~ 385℃/短時間 400℃）
被覆径（±3%）		μm	140	140	140	165	305	585	–
メーカ		–	Leoni

ジャケットの選択可能色：Tefzel（黒/青/透明) 　ナイロン（黒/青/透明/黄/赤/白）

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

MILスペック耐放射線マルチモードファイバ:MIL-RR-MMFは、宇宙やその他放射線の恐れがある環境下でも使用できるファイバです。ファイバは、DSCC（U.S. Defence Supply Center, Columbia）でMIL-PRF 49291に基づく試験、認証を受けています。さらに、ITU G.651, G.652やIEC 60793-2-10, IEC 60793-2-50標準に適合或いは超える品質水準です。全てのファイバがIEC 60793標準に100%適合した品質であるのに加え、耐放射線特性はTIA/EIA 455-64（光ファイバの放射線による減衰測定法）に従い試験されています。

■ 特徴

・MIL-PRF-49291 U.S.Military仕様・ITU G.651 & G.652準拠・IEC 60793-2-10 & IEC60793-2-501 　(光ファイバ仕様)

■ 用途

・産業分野・宇宙分野・センサー

■ 仕様	光ファイバとは？

型番	MIL-RR-MMF-1	MIL-RR-MMF-2	MIL-RR-MMF-3	MIL-RR-MMF-4
MILスペック	MIL-PRF- 49291/1-01	MIL-PRF- 49291/1-02	MIL-PRF- 49291/6-03	MIL-PRF- 49291/6-05
光学的性質
コア径	50μm		62.5μm
コア楕円性	≦6.0
コア/クラッド偏心	≦1.5		≦4
クラッド径	125±1μm
クラッド楕円性	≦2.0μm			≦4μm
損失 @ 850nm/1300nm	3.5 dB/km/1.0 dB/km
均一性損失 @1310 nm	≦0.2 dB			0.2 dB
過度損失 @ 1310 nm	≦1.5 dB		–
OFL帯域幅 @ 850 nm/1300 nm	500 MHzxkm/500 MHzxkm		300 MHzxkm/600 MHzxkm
RML帯域幅 @ 850 nm/1300 nm	N.A.		385 MHzxkm/700 MHzxkm
NA @ 850 nm (→NAとは)	0.200±0.015		0.275±0.015
零分散波長 λ₀	1295 nm≦λ₀≦1340 nm		1320 nm≦λ₀≦1365 nm
スロープ @ 零分散	≦0.11 ps/nm²xkm
マクロ曲げ損失 @1300 nm^*	≦0.5 dB
	アクリレート被覆　温度範囲 -55℃～+85℃
被覆径	245±10.0μm	500±25μm	250±15μm	500±25μm
コア/クラッド偏心	≦12.5μm	≦15.0μm	≦10.5μm	≦15.0μm
被覆全体同心比(OCCR)	≧0.70	≧0.84	≧0.70	≧0.84
機械的性質
ファイバ長^**	≧1.1 km
ファイバ重量	≦0.1 kg/km	≦0.25 kg/km	≦0.1 kg/km	≦0.25 kg/km
プルーフ試験	≧690 MPa		690 MPa
動的引っ張り強度	≧3.2 GPa (unaged) ≧1.75 GPa (aged)			≧3.2 GPa (unaged) ≧1.7 GPa (aged)
動作温度	-55 ℃～+85 ℃		-46 ℃～+85 ℃
保管温度	-62 ℃～+85 ℃
被覆剥離力	1.8 N≦F≦13.2 N	1.8 N≦F≦20.0 N	1.8 N≦F≦13.2 N	1.8 N≦F≦20.0 N
メーカ	Leoni

* 半径 3.8±0.05 cm, 100巻き ** 最長17.6kmまでご利用いただけます

新着情報

製品カテゴリ別に探す

用途別に探す

会社情報

新着情報

製品カテゴリ別に探す

用途別に探す

会社情報

新着情報

製品カテゴリ別に探す

用途別に探す

会社情報

新着情報

製品カテゴリ別に探す

用途別に探す

会社情報

新着情報

製品カテゴリ別に探す

用途別に探す

会社情報

■ 特徴

■ 用途

■ 仕様

新着情報

製品カテゴリ別に探す

用途別に探す

会社情報

■ 特徴

■ 用途

■ 仕様

新着情報

製品カテゴリ別に探す

用途別に探す

会社情報

新着情報

製品カテゴリ別に探す

用途別に探す

会社情報

■ 仕様

新着情報

製品カテゴリ別に探す

用途別に探す

会社情報

新着情報

製品カテゴリ別に探す

用途別に探す

会社情報

■ 特徴

■ 用途

■ 仕様
