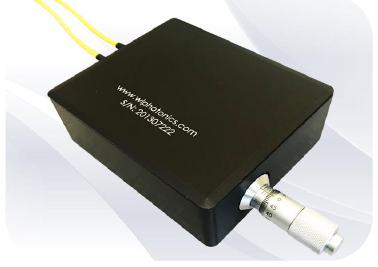

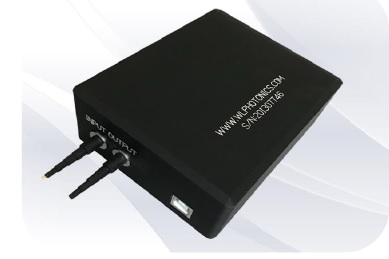

　780-1000nm ガウシアン形状チューナブルフィルタ: WLTF-NM（-NE）は、回折格子をもつ空間型オプティクスで作られた可変バンドパスフィルタです。素子への入出力はピグテイルファイバです。広帯域光が入射されると一部の狭帯域の光のみを選択して出力し残りの光は除去されます。選択される狭帯域光の中心波長は精密マイクロメータあるいは電気的アクチュエーターにより可変できます。　特許出願中の独自光学設計により、従来にない低挿入損失、低PDLで様々なチューニング範囲や帯域幅のフィルタをご提供することができます。精密なチューニング機構により高い波長分解能と優れた波長チューニング再現性が可能です。780-1000nmのNIR帯域にわたり手動可変、電気的可変の何れもご利用いただけます。

■特徴・　120nmの波長可変範囲・　最小0.07nmのFWHM帯域幅・　従来にない低挿入損失と低PDL ・　高光パワー入力・　可変範囲全域にわたる正確で均一な帯域幅・　高いアウトバンド抑圧 ■ 用途・　ASEノイズ抑圧・　量子光学・　WDM波長可変・　パルス整形・　FBGセンサインテロゲータ・　波長可変レーザ
手動型 WLTF-NM-P-

電機型 WLTF-NE-P-

■特徴

・　120nmの波長可変範囲・　最小0.07nmのFWHM帯域幅・　従来にない低挿入損失と低PDL ・　高光パワー入力・　可変範囲全域にわたる正確で均一な帯域幅・　高いアウトバンド抑圧

■ 用途

・　ASEノイズ抑圧・　量子光学・　WDM波長可変・　パルス整形・　FBGセンサインテロゲータ・　波長可変レーザ

手動型 WLTF-NM-P-

電機型 WLTF-NE-P-

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

電動チューナブルファイバレーザ：WLTL-200シリーズは、ゲインブロックと周波数選択機構から構成され、チューニング範囲と出力に関しては、オプションで様々なご要求にお応えする設計になっています。波長のチューニングはマイクロモータを使ってUSBインターフェースからPC制御で行います。素早いセットアップ、高速で広範なチューニング、X-band, O-band, S-band, C-band、L-bandが可能などの特徴を備えており、DWDM部品、FBG、FBGセンサインテロゲーションなど波長計測が必要な研究開発に便利でコストパフォーマンスのよい光源です。

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

　広帯域チューナブルフィルタ: WLTF-WM/-WE-シリーズは、空間光フーリエ変換と回折格子の組合せで作られています。独自の光学設計により、入射光から必要なスペクトル成分を空間的に抽出して、従来にない低挿入損失、低PDLでフラットトップ形状のスペクトルを様々な帯域幅で形成します。精密なチューニング機構により、高い波長分解能、優れた波長再現性でチューニングできます。手動式、電気式とも、X-, O-, S-, C-, L-バンドの製品をご利用いただけます。手動式では、波長チューニングを精密マイクロメータで行います。電気式では、内蔵のマイクロモーターをUSB (I2C or SPI)等のインターフェースを介したPC制御で行います。

■特徴　・従来にない低挿入損失と低PDL 　・フラットトップな透過スペクトル　・シャープなフィルタエッジロールオフ　・高い入力光パワー　・最大120nmのチューニング範囲　・X-, O-, S-, C-, L-バンドの波長帯　・高いアウトバンド抑圧 ■ 用途　・ASEノイズ抑圧　・CWDMチャネルのフィルタリング　・パルス整形　・信号フィルタリング
	WLTF-WM

	WLTF-WE

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

　狭帯域チューナブルフィルタ: WLTF-NM/-NE-シリーズは、空間光フーリエ変換と回折格子の組合せによりチューニングを行います。独自の光学設計により、従来にない低挿入損失、低PDLで多様な帯域幅を実現しています。精密なチューニング機構により、高い波長分解能、優れた波長再現性でチューニングできます。手動式、電気式とも、X-, O-, S-, C-, L-バンドの製品をご利用いただけます。手動式では、波長チューニングを精密マイクロメータで行います。電気式では、内蔵のマイクロモーターをUSB (I2C or SPI)等のインターフェースを介したPC制御で行います。

■特徴　・X-, O-, S-, C-, L-バンドの波長帯があります　・最大200nmのチューニング範囲　・従来にない低挿入損失と低PDL 　・高い入力光パワー　・全チューニング範囲で正確、均一な帯域幅　・0.1nmのFWHM帯域幅　・高いアウトバンド抑圧　・カスタマイズ可能 ■ 用途　・ASEノイズ抑圧　・DWDMチャネルのフィルタリング　・WDM波長チューニング　・パルス整形　・FBGセンサインテロゲータ　・チューナブルファイバレーザ
	WLTF-NM

	WLTF-NE

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

　エッジチューナブルフィルタ: WLTF-BM/-BE-シリーズは、空間光フーリエ変換と回折格子の組合せによりチューニングを行います。独自の光学設計により、入射光から必要なスペクトル成分を空間的に抽出してロングパス或いはショートパスフィルタを構成しています。この方式により、従来にない低挿入損失、低PDLでフラットなスペクトルを実現しています。精密なチューニング機構により、高い波長分解能、優れた波長再現性でチューニングできます。手動式、電気式とも、X-, O-, S-, C-, L-バンドの製品をご利用いただけます。手動式では、波長チューニングを精密マイクロメータで行います。電気式では、内蔵のマイクロモーターをUSB (I²C or SPI)等のインターフェースを介したPC制御で行います。

■特徴・ロングパス/ショートパス・従来にない低挿入損失と低PDL ・シャープなフィルタエッジロールオフスロープ・最大120nmのチューニング範囲・X-, O-, S-, C-, L-バンドの波長帯があります・高いアウトバンド抑圧・高い入力光パワー ■ 用途・ASEノイズ抑圧・広帯域WDMチャネルのフィルタリング・パルス整形、圧縮・光スペクトル解析・信号のフィルタリング
	WLTF-BM

	WLTF-BE

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

　帯域幅可変チューナブルフィルタ: WLTF-BA-シリーズは、空間光フーリエ変換と回折格子をベースに作られています。独自の光学設計により、入射光から必要なスペクトル成分を空間的に抽出して、従来にない低挿入損失、低PDLでフラットトップ形状のスペクトルを形成します。透過帯の中心波長と帯域幅を独立に可変できます。精密なチューニング機構により、高い波長分解能、優れた波長再現性でチューニングできます。手動式では、X-, O-, S-, C-, L-バンドの製品をご利用いただけます。帯域幅と中心波長のチューニングはそれぞれ精密マイクロメータで行います。電気式は、現在、OEMバージョンのみのお取り扱いとなります

■特徴

・中心波長と帯域幅の両方可変・可動光部品なし・従来にない低挿入損失と低PDL ・シャープなフィルタエッジロールオフスロープ・フラットトップ・最大120nmのチューニング範囲・高いアウトバンド抑圧・高い入力光パワー

■ 用途

・ASEノイズ抑圧・広帯域WDMチャネルのフィルタリング・広帯域CW光源・パルス整形・信号のフィルタリング

マニュアルバージョン WLTF-BA

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

　ファイバ入出力ファブリペローエタロン：WLFEは、空間型ファブリペローエタロンで作られており、周期的な波長スペクトルを出力します。２ポートの透過タイプ、３ポートの透過/反射タイプ、４ポートの透過タイプがあります。２ポートタイプはエタロンを透過したときの光スペクトルを出力します。３ポートタイプ透過と反射の両光スペクトルを出力します。４ポートタイプは、２つの入力ポートに同一入射した光の間に、２つ出力ポートで位相遅延を生じさせます。これらの素子はWL Photonics社の「Crystal-Bench」技術で作成されており、チャネル中心波長の安定性に優れています。1000-1650nmの広い波長帯をカバーしており、SM/PM何れのファイバでもご利用いただけます。FSRとF（フィネス）のカスタマイズも承ります。光通信、FBGセンサ用インテロゲータ、チューナブルファイバレーザなど幅広い用途にご利用いただけます。

■　特徴

　・X-, O-, S-, C-, L-band がご利用いただけます　・コンパクトなパッケージです　・低挿入損失です　・SM, PMピグテイルファイバを選択できます　・高光入力パワーです

■　用途

　・波長ロッカー　・WDM通信ネットワーク　・FBGセンシングインテロゲータ　・チューナブルレーザ　・チューナブル光フィルタ

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

手動チューナブルファイバレーザ：WLTL-100シリーズは、ゲインブロックと周波数選択機構から構成され、チューニング範囲と出力に関しては、オプションで様々なご要求にお応えする設計になっています。波長のチューニングはマイクロメータを使って手動で行います。簡単に使えるplug & play式で、X-band, O-band, S-band, C-band、L-bandが可能です。CWDMやDWDM部品、AWGやPLC部品、光アンプ、FBGセンサの試験などにコストパフォーマンスのよい製品です。

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

FI-BP-1060は、1060nm帯の透過率に優れ、大きなVerde定数をもつTGG結晶（テルビウムガリウムガーネット）をファラデー回転子に使った光アイソレータです。45°水晶回転子と組み合わせることによりフラットトップの広帯域な光アイソレータとしています。

製品カテゴリ別に探す

Search by product category

用途別に探す

Search by purpose

会社情報

About us

FI-BP-840、FI-BP-1060は、各々840 nm帯、1060 nm帯での透過率に優れ、大きなVerde定数をもつTGG結晶（テルビウムガリウムガーネット）をファラデー回転子および低温度係数の希土類ドープ磁石を試用した偏光無依存型光アイソレータです。45°水晶回転子とファラデー回転子を一体化することにより、誘起される偏光回転の波長依存性は素子出力時において補償され、その結果として、広いスペクトル範囲にわたって平坦な特性の広帯域光アイソレータを実現しています。カスタム用途として、500～1080 nmのTGGベースの光アイソレータやファラデー回転子も提供しています。

■特徴

・広い動作波長（80 nm以上）・高アイソレーション・ハイパワー・コンパクト・カスタマイズ対応

光アイソレータ製品一覧

光アイソレータの原理

■仕様

型番	FI-BP-840	FI-BP-1060
動作波長（λc）	840 nm	1060 nm
動作波長範囲	±40 nm	±50 nm
Typ. アイソレーション	30 ~ 32 dB
Min. アイソレーション　@ 23℃	25 dB	27 dB
Max. PDL @ λc, 23℃	0.15 dB (SMFピグテイルのみ)
消光比	20 dB (PMFピグテイルのみ)
Typ. 挿入損失 @ λc, 23℃	1.0 dB
Max. 挿入損失 @ 23℃	1.7 dB (840±40 nmの範囲 )	1.6 dB (1060±50 nmの範囲 )
Min. リターンロス	50/50 dB
Max. 入射光パワー (CW)	0.5 W	1.0 W
Max. 引っ張り荷重	5 N
ピグテイルファイバ	HI780	HI1060
	Pandaファイバ PM780 slow軸に設定(fast軸はブロック)	Pandaファイバ PM980 slow軸に設定(fast軸はブロック)
動作温度	0 ~ 50℃
保管温度	-10 ~ 60℃
保管湿度	0 ~ 90%(結露無きこと)
サイズ	図面参照
RoHS	適合
オプション	1. よりハイパワーも可能
	2. LMA ファイバ、PMファイバピグテイルも可能
メーカ	WL Photonics

ご注文に際して１．ファイバタイプ：SMFかPMFかご指定ください２．ピグテイル形態：250μmベアファイバ、900μmルーズチューブ、3mmケーブルをご指定ください３．ピグテイル長：0.5mか1mmをご指定ください４．コネクタ：FC/APC, FC/UPC, SC/APC, LC/UPC,コネクタなしの何れかご指定ください ■図面 ●FI-BP-840- WLphotonics-opc-FI-BP-840

●FI-BP-1060- ■注文方法 FI-BP-①-②-③/④-⑤

①	中心波長（単位：nm）。840：840 nm、1060：1060 nm、XXXX：other
②	ファイバ種類。SM：シングルモードファイバ、PM：偏波保持（シングルモード）ファイバ
③	ピッグテールファイバのジャケット直径（単位：mm）。0.25：250 um素線、0.9：0.9 mmルースチューブ、3.0：3 mmジャケット
④	ピッグテールファイバ長（単位：m）。
⑤	コネクタタイプ。FC/APC、FC/UPC、SC/APC、LU/UPC。00：コネクタなし
