MEMS光スイッチは微細加工で作られたマイクロミラーを利用した光スイッチで、光ネットワークの線路切り替えに使われます。機械式光スイッチに比べ小型、高速、耐久性に優れるなどの特徴があります。本製品は1×4スイッチで、シングルモードタイプとマルチモードタイプがあります。
| パラメータ | 単位 | シングルモード | マルチモード |
| 波長範囲 | nm | 1240 ~ 1640 | 600 ~ 1700 |
| 挿入損失 | dB | ≦1.0 (標準 0.5) | ≦1.5 (標準 1.0) |
| PDL | dB | ≦0.10 | ≦0.15 |
| リターンロス | dB | ≧50 (標準 55) | ≧35 (標準 45) |
| クロストーク | dB | ≧60 (標準 75) | ≧45(標準 55) |
| スイッチ速度 | ms | ≦1 (標準 0.5) | ≦20 (標準 2) |
| 耐久性 | 回 | 摩耗なし | |
| ファイバタイプ | SMF-28e | 50/125, 62.5/125 MM | |
| 動作電圧 | VDC | <5 | |
| 消費電力 | mW | ≦50(標準 10) | |
| セクションパルス幅(ラッチング) | ms | ≧2 | |
| ピンサイズ | mm | φ0.59 x 4±0.5(L) ; ピッチ 2.54 ; 中心 0.2 | |
| 動作温度 | ℃ | 0 ~ 70 | |
| 保管温度 | ℃ | -40 ~ 85 | |

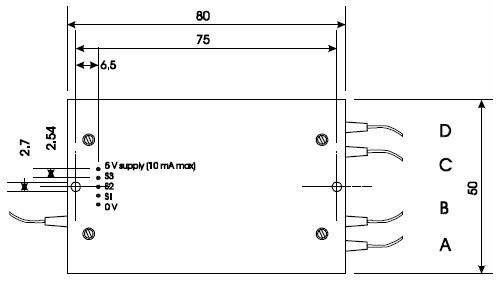

| サイズ (L x W x H) | mm | 80 x 50 x 9.5(ノンラッチング), 70 x 50 x 9.5(ラッチング) | |
| メーカ | Opneti Communications | ||
 |
 |
