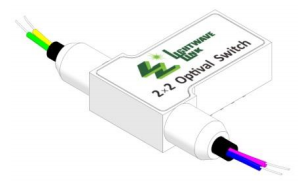

2×2 プリズムタイプ メカニカル光スイッチは、一対の入力ファイバと出力ファイバの間のチャネル選択を可能にします。この光スイッチは、幅広いアプリケーションに適したコンパクトなデバイスです。例えば、光ネットワーキングシステム保護、測定システム、ルートダイバーシティ、再構成可能なアド/ドロップモジュールなどが挙げられます。 また、RoHSに完全準拠しています。
■特徴・コンパクトサイズ ・低挿入損失 ・速いスイッチングスピード ・PCBマウント ・シングルモード/マルチモード選択可 ・RoHS準拠■用途・光ネットワークの保護と修復 ・光ネットワークの監視 ・再構成可能なアド/ドロップマルチプレクサ ・伝送装置の保護 ・研究開発 ・波長ルーティング |
 |
| パラメータ | 単位 | 9µmコア シングルモード | 50µm or 62.5µm マルチモード | ||||
| Min. | Typ. | Max. | Min. | Typ. | Max. | ||
| 波長 | nm | 1260~1625 | 770~890,1260~1360 | ||||
| 挿入損失 | dB | – | 0.8 | 1.0 | – | 0.8 | 1.0 |
| リターンロス | dB | – | 55 | – | – | 35 | – |
| PDL | dB | – | – | 0.1 | – | – | – |
| クロストーク | dB | 60 | – | – | 35 | – | – |
| リピータビリティ | dB | – | – | ±0.1 | – | – | ±0.1 |
| スイッチングスピード | ms | – | 5 | 10 | – | – | 10 |
| 吸収光入力パワー | mW | – | – | 500 | – | – | 500 |
| 動作電圧 | VDC | ラッチ:5.0±10%、ノンラッチ:5.0±10% | |||||
| 消費電力 | mW | ラッチ:200±10%、ノンラッチ:160±10% | |||||
| 耐久性 | 回 | 3×107 | 3×107 | ||||
| 動作温度 | ℃ | -5 | – | 70 | -5 | – | 70 |
| 保管温度 | ℃ | -40 | – | 85 | -40 | – | 85 |
| 動作湿度 | %RH | 5 | – | 95 | 5 | – | 95 |
| 保管湿度 | %RH | 5 | – | 95 | 5 | – | 95 |

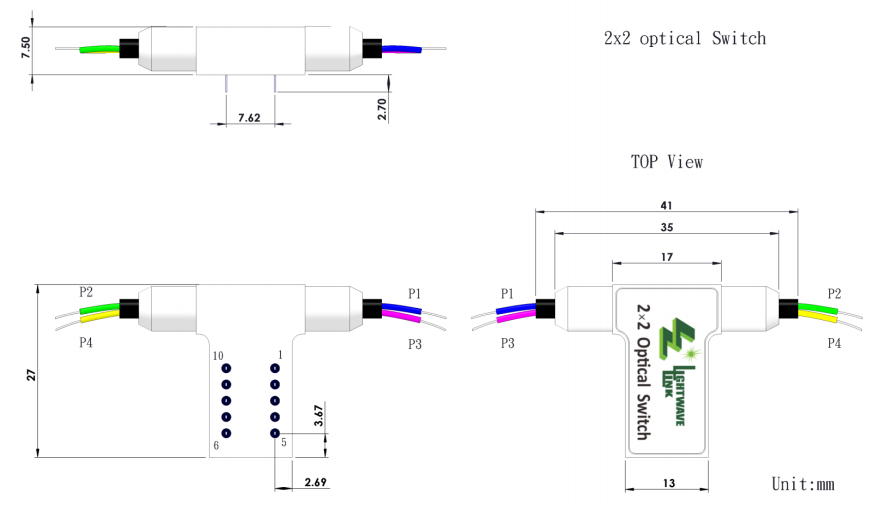

| サイズ | mm3 | 7.5x13x27 | |||||
| 重量 | g | 20 | |||||
| メーカ | Lightwave Link | ||||||
