■ 製品名：リニア波長可変フィルタ TF-Linear Lightwaves2020

リニア波長可変フィルタ：TF-Linearは、小型サイズで動作波長範囲にわたり均一なチューニングスペクトルを有しています。波長セットの再現性は±50pm以下で、DWDMシステムでご利用いただけるチューナブルフィルタです。

■ 特徴
・40nmの波長チューニング範囲 ・均一、低挿入損失 ・低PDL ・隣接チャンネル高リジェクション ・ステップモータ駆動チューニング
■ 用途
・光試験 ・DWDMネットワークにおけるダイナミックチャンネル選択 ・光パフォーマンスモニタリング ・ノイズ抑制		 LW2020-tf-LVF-1

■　仕様

型番 TF-Linear
波長範囲 nm 1530 ~ 1565 1570 ~ 1605
挿入損失 dB <3.5
PDL dB <0.2
-0.5dB帯域幅 nm >0.15
-20dB帯域幅 nm <0.85
リターンロス dB <-40
波長分散 ps/nm ±100
CW温度安定性 pm/℃ <1.0
波長チューニング分解能 pm 10 Typ.
波長セット誤差 pm ≦±50
波長再現性 pm ≦±20
チューニング電圧 VDC 0 ~ 5
チューニング速度 s <5 (フルバンドチューニング)
動作温度 ℃ 0 ~ 70
保管温度 ℃ -40 ~ 85
メーカ   Lightwaves2020

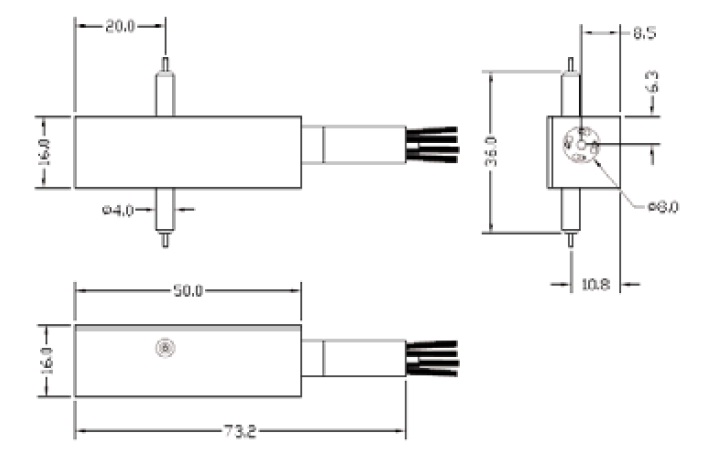

■　サイズ詳細

LW2020-tf-LVF-2

■注文方法
