■製品名 : マルチキャスト光スイッチ（MCS） OE Photonics

OE photonicsのマルチキャストスイッチ（MCS）は、PLCスプリッタとMEMS光スイッチ技術をベースにした次世代CDC-ROADMシステム用に設計された光スイッチです。入力された光信号を任意の1つの出力にルーティングすることができます。DWDMネットワーク、ROADMシステムなどの光ネットワーク分野で広く利用されています。

■特徴

・1つのスイッチモジュールでAdd & DROP ・低挿入損失・低消費電力

■用途

・DWDMネットワーク・無瞬断切り替え・ROADMシステム

光スイッチ製品はこちら

■仕様

パラメータ	単位	仕様
パラメータ	単位	MCS-8×16	MCS-8×12
動作波長範囲	nm	1550 ± 20	1550 ± 20
テスト波長	nm	1550	1550
挿入損失 (Max)	dB	≤ 16	≤ 14.5
再現性（repeatability）	dB	≤ ±0.05	≤ ±0.05
反射減衰量	dB	≥ 40	≥ 40
アイソレーション	dB	≥ 40	≥ 40
波長依存損失	dB	≤ 0.5	≤ 0.5
偏波依存損失（PDL）	dB	≤ 0.5	≤ 0.5
耐久性（durability）	Cycles	≥ 10⁹	≥ 10⁹
動作温度	℃	-5 ~ 60	-5 ~ 60
保管温度	℃	-40 ~ 85	-40 ~ 85
最大光入力パワー	dBm	≤ 23	≤ 23
消費電力	W	≤ 10	≤ 10

注記:

損失は中心波長 ± 20nm, 23 ℃における評価結果です。多波長の場合はこれに0.2dB加算されます
再現性は100サイクル動作後の評価結果です。
損失はコネクタ損を除きます。コネクタを含む場合はこれに0.3dB加算されます

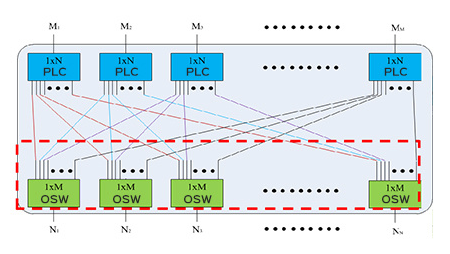

■スイッチ接続構成
スイッチモジュールはM個の1xN PLCスプリッタとN個のMx1 MEMSスイッチから成る接続構成です。

■注文方法

OE-MCS-M×N-A-B-C-D-E

M×N

チャネル構成

ファイバ種類

ジャケット

波長

ファイバ長

コネクタ

8×12

8×16

SM：SM,9/125

X：その他

90：900um

X：その他

1550：1550nm

X：その他

05：0.5m±5cm
10：1.0m±5cm
15：1.5m±5cm
X：その他

OO：None
FP：FC/PC
FA：FC/APC
SP：SC/PC
SA：SC/APC
LP：LC/PC
LA：LC/APC
X：その他

注:

上記仕様は製品の典型値を示したものです。
上記以外のご要望の仕様については、お気兼ねなく弊社営業にお問い合わせいただければと存じます。
