■製品名 : MEMS 1xN (64≤N≤256)スイッチモジュール OE Photonics

OE photonicsのMEMS 1xN光スイッチは、MEMS（Micro Electro Mechanical Systems）技術に基づき、1つの入力光とN個の出力光のポート選択を可能にします。小型で耐久性に優れ、安定した信頼性を有しており、OADM、OXC、OPMなどの光ネットワークシステムで広く使用されています。

■特徴

・コンパクトなサイズ・高い再現性および安定性・TTLパラレル制御またはI²Cシリアル制御・GR-1209およびGR-1221準拠

■用途

・光ネットワーク監視・データセンター・光アド/ドロップマルチプレクサ（OADM）・光クロスコネクト（OXC）システム・光パワーモニタリング（OPM）・光ファイバセンシング

■関連製品

・MEMS 1xN (2≤N≤64)スイッチモジュール

光スイッチ製品はこちら

■仕様

パラメータ	単位	仕様
ポート数 N	CH	64	128	256
動作波長	nm	1310 ± 20 or 1550 ± 20 or 1625 ± 20
挿入損失 (Max)	dB	1.8	2.0	2.5
クロストーク	dB	≥50
再現性（repeatability）	dB	0.03 dB Max
反射減衰量	dB	≥ 45
偏光依存損失（PDL）	dB	≤ 0.15
波長依存損失	dB	≤0.3 @ CWL ± 20 nm, 23℃
温度依存損失	dB	< 0.5dB
使用温度	℃	-5 ~ 70
保管温度	℃	-40 ~ 85
スイッチング時間	ms	≤ 30
耐久性（durability）	Cycle	≥ 1 × 10⁹
動作電圧	V	5 ~ 12
制御インターフェース	TTL or TTL/RS232 or TTL/I²C

注記:

損失は中心波長 ± 20nm, 23 ℃における評価結果です。多波長の場合はこれに0.2dB加算されます
再現性は100サイクル動作後の評価結果です。
損失はコネクタ損を除きます。コネクタを含む場合はこれに0.2dB加算されます

■パッケージ

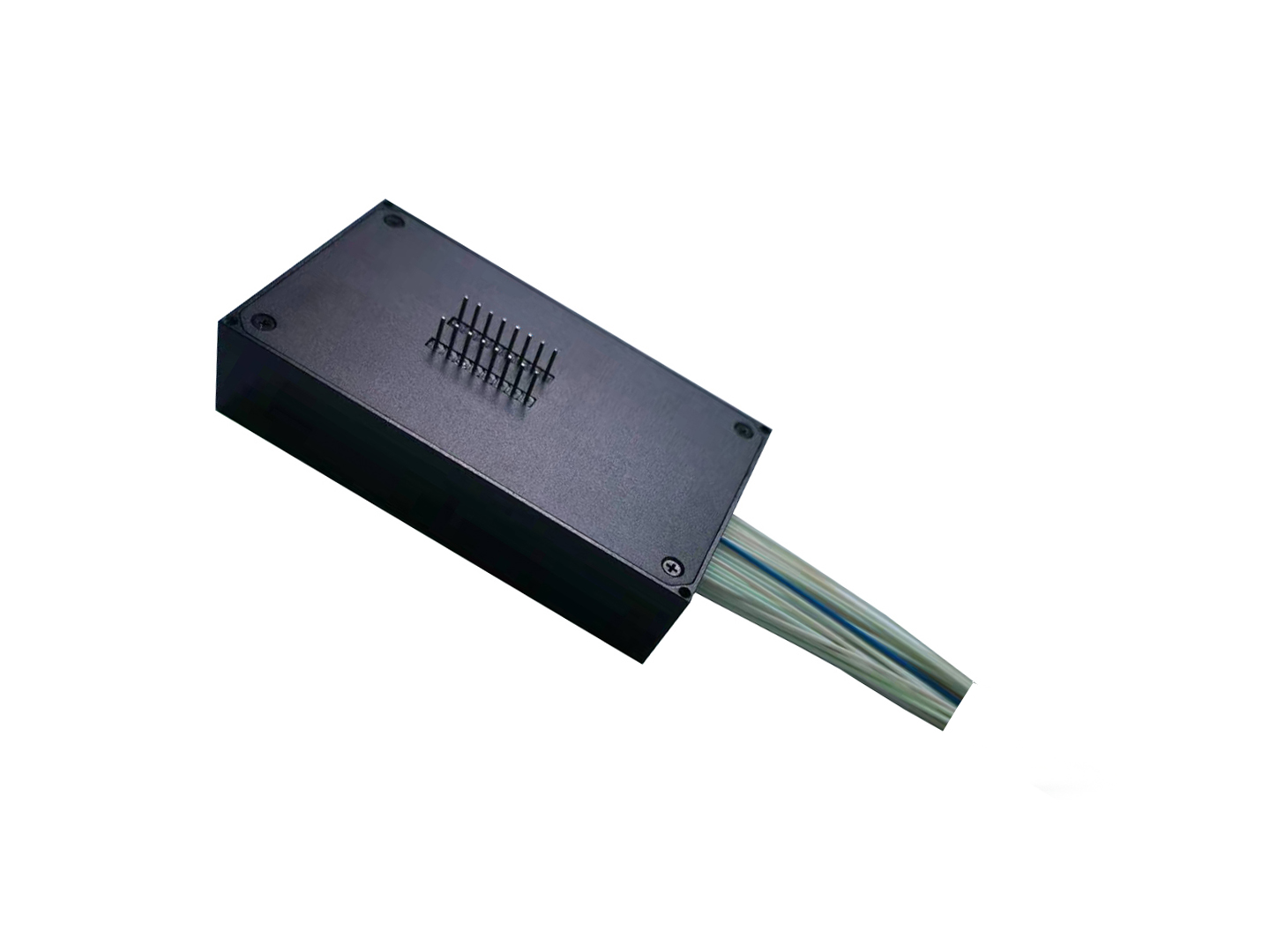

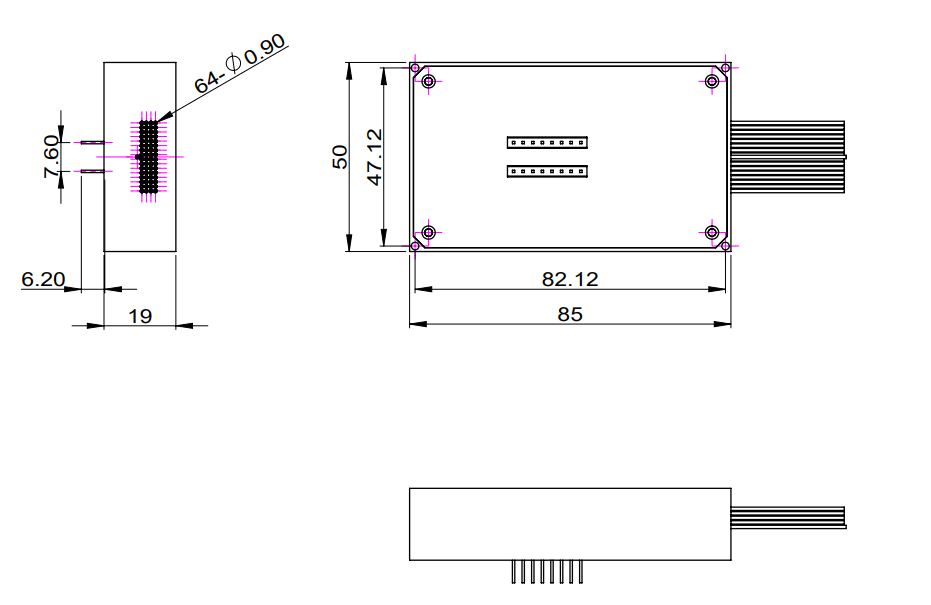

■MEMS 1×64スイッチモジュール

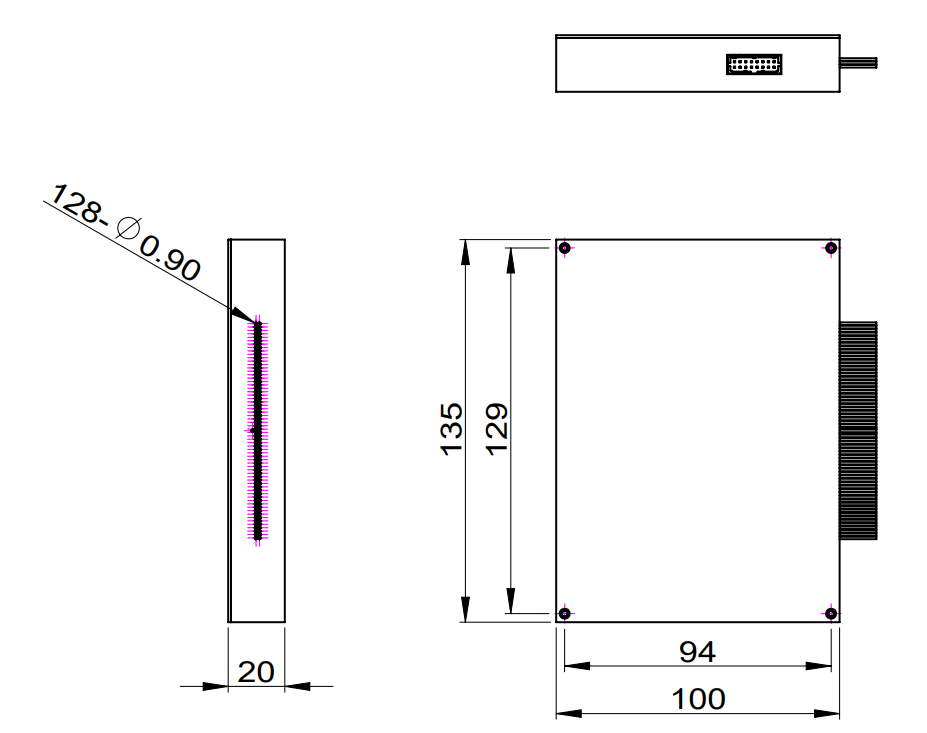

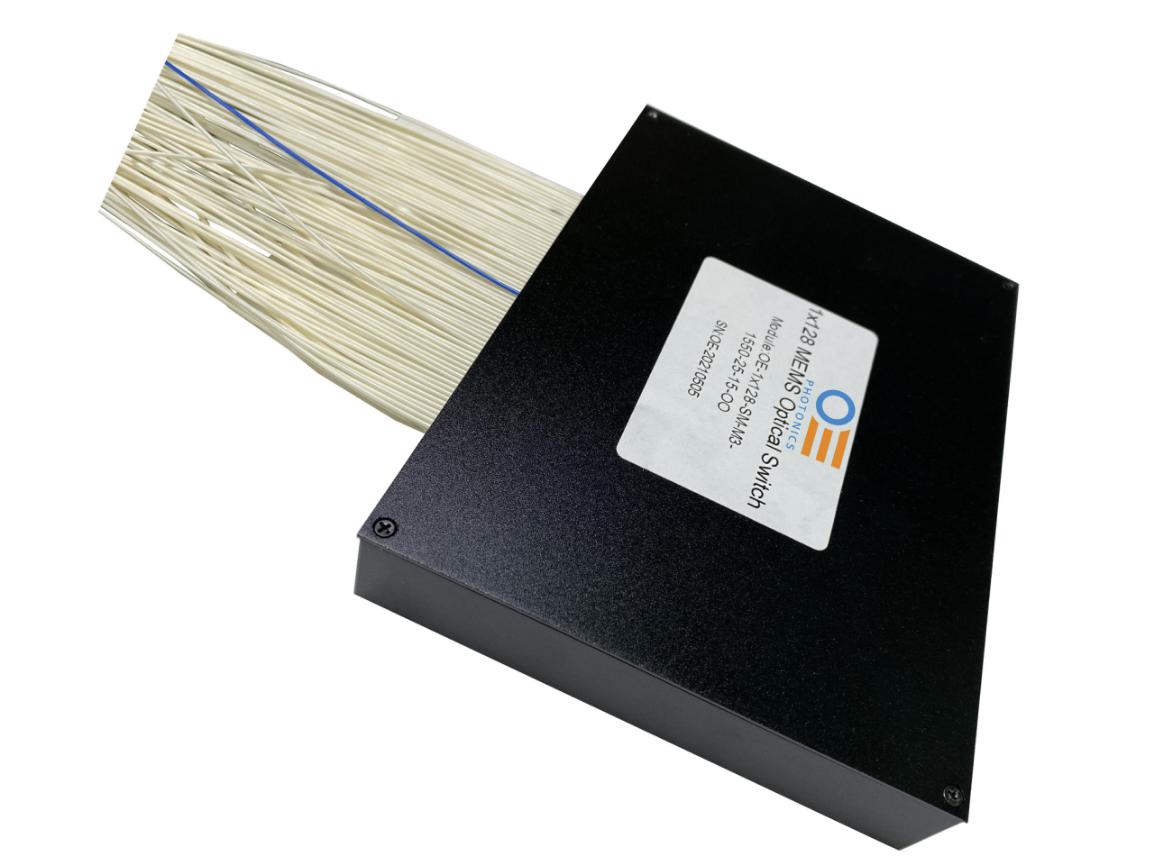

■MEMS 1×128/256スイッチモジュール

■注文方法

OE-MS-1×N-A-B-C-D-E-F

ポート数

ファイバ種類

波長

ジャケット

ファイバ長

コネクタ

制御インターフェース

128

256

SM：SM,9/125

X：その他

1310：1310nm

1550： 1550nm

1315：1310 & 1550nm

25：250um

90：900um

X：その他

05：0.5m±5cm

10：1.0m±5cm

15：1.5m±5cm

X：その他

OO：None
FP：FC/PC
FA：FC/APC
SP：SC/PC
SA：SC/APC
LP：LC/PC
LA：LC/APC
X：その他

TTL/RS232

TTL/ I²C

TTL/I²C/RS232

注:

上記仕様は製品の典型値を示したものです。
上記以外のご要望の仕様については、お気兼ねなく弊社営業にお問い合わせいただければと存じます。
