■シングルモード可変光アッテネータ(シャッタータイプ) SSVOA OptiMems

シングルモード可変光アッテネータ(シャッタタイプ) SSVOAは、最先端技術が詰め込まれたVOAで、低コストで優れた光学性能を有しております。広い減衰範囲および光の遮断を実現するためMEMSシャッタを使用します。広帯域ネットワーク用途において最適なWDLとPDLを達成するための設計と製造が施されています。

■特徴
・気密封止 ・優れたWDLとPDL ・低挿入損失低 ・広い減衰範囲 ・高い減衰精度 ・Telcordia GR-1209 & GR-12211準拠
■用途
・EDFA利得制御 ・チャネル等化 ・レシーバ保護 ・VMuxのパワー等化

 パラメータ 単位 値
 減衰タイプ – 明　または　暗
 動作波長範囲 nm 1260 – 1620
 減衰範囲 dB 45
 駆動電圧 V 5.2(明)、4.3(暗)
 挿入損失 dB 0.7
 PDL 0 dB dB 0.1
0 – 10 dB dB 0.2
10 – 20 dB dB 0.25
 WDL 0 dB dB 0.1
0 – 10 dB dB 0.15
10 – 20 dB dB 0.2
リターンロス dB 45
 再現性 dB 0.1
 寿命 回 109
 応答時間 ms 20
 トータル光パワー mW 500
 サイズ (L x W x H) mm 25 x 14 x 12
 ファイバタイプ – Corning SMF-28 (9/125 μm)
 動作温度 ℃ -5 ~ 70
 保管温度 ℃ -40 ~ 85
 消費電力 mW 150 / 120
 メーカ OptiMems

■パッケージ図

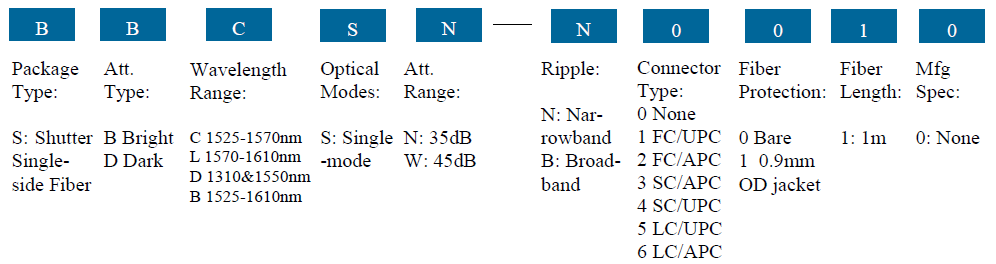

■注文方法
