波長可変光フィルタ：ＦＯＴＦ－ＣＬは、ファブリ-ペローエタロン式波長可変フィルタです。キャビティーは2枚の高反射ミラーからなり、PZTアクチュエータで光の走査制御をしています。非常にコンパクトで安定、信頼性の高いチューナブルフィルタです。
原理的構造

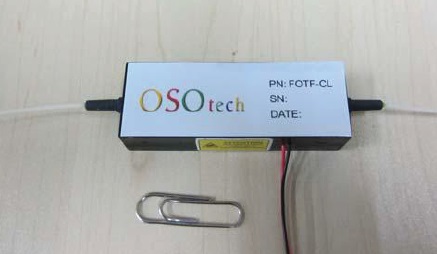

ＦＯＴＦ－ＣＬ
| 型番 | FOTF-CL |
| 動作波長範囲 | 1500 – 1600 nm |
| フィネス値範囲 | 250 – 1000 |
| 3 dB 線幅範囲 | 0.1 nm – 1.4 nm |
| フリースペクトルレンジ（FSR) 範囲 | 60 nm – 100 nm |
| 標準的な 3 dB 線幅に対するFSR | typ. 90 – 120 nm (3 dB 線幅=0.1 nm, typ.0.10 – 0.15 nm) |
| typ. 70 – 90 nm (3 dB 線幅=0.2 nm, typ.0.18 – 0.2 5nm) | |
| typ. 70 – 90 nm (3 dB 線幅=0.4 nm, typ.0.35 – 0.45 nm) | |
| 偏光依存性損失（PDL) | < 0.2 dB |
| スキャン速度 | ≦200 Hz |
| 挿入損失 | < 2.5 dB |
| 光信号雑音比（OSNR） | >20 dB |
| 動作温度 | -5 ℃ – +60 ℃ |
| 光コネクタ | 標準FC/APC (FC/UPC, SC/UPC, SC/APCも可） |
| 保管温度 | -10 ℃ – +80 ℃ |
| 最大スキャン電圧 | < 100 V |
| メーカ | RStech Co.,Ltd. |
