■製品名： ファイバ出力ＳＣ光源 SC-5 YSL Photonics 国内総代理店MSHシステムズ株式会社

ファイバ出力SC光源:SC-5は、シングルモードFCコネクタ出力を備えたコスト対効果の良いスーパーコンティニウム光源です。このシステムは、470nm〜2400nmの広いスペクトル範囲をカバーする500mWの最大出力を備えており、ファイバの特性評価、ファイバセンシング、OCTおよびその他さまざまな分野に理想的な光源です。SC-5は、従来のASEやSLDなどのシステムを多くのアプリケーションに置き換えることができます。

■特徴
・FC/APCファイバコネクタ出力 ・最大出力500mW ・シングルモード出力 ・470nm~2400nm ・スペクトル安定性<0.1dB ・反射防止アイソレータ付
■用途
・光部品検査 ・ファイバセンシング ・OCT ・産業検査 ・広帯域分光 ・蛍光分析
sc-5-2

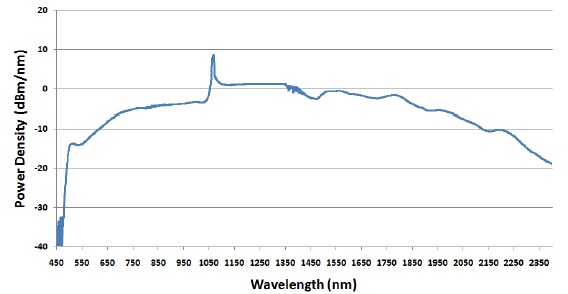

発光スペクトル
SC光源用フィルタはこちら

■ 仕様 SC光源とは？
型番 SC-5
トータル出力（フルスペクトル） 500 mW (FC/APC), 1000 mW (CFS)
出力波長帯域 470~2400 nm (FC/APC), 450~2400 nm (CFS)
スペクトルパワー密度 (800~1700nm) >-10dBm/nm
スペクトル安定性 (800~1700nm) <0.1dB　測定例
繰り返し周波数 2MHz(FC/APC), 5MHz(CFS)
出力 FC/APC,  CFS
ビーム品質 M2<1.1
基本パルス幅 ~100ps
出力ファイバ長 1.5m
偏光状態 ランダム偏光
インターフェイス USB & ブルートゥ－ス接続
シンクロ（トリガー）出力 NIM 0~-1 V, TTL 0~3.3 V
電源 AC 100~240V (50/60Hz)
サイズ 300(W) x 245(L) x 70(H) mm (突起部含まず）
重量 <20Kg
メーカ YSL Photonics

*1　ファイバコリメート出力の場合、トータル出力 >1W(450~2400nm)

●製品改良のため、仕様等を予告無く変更する場合があります。



SC-5を使った光部品の測定例

　　１．広帯域光ファイバカプラの特性

　　２．光ファイバの曲げ損失特性

　　３．Erドープファイバの損失スペクトル

　　４．FBGの透過特性

　注）大変申し訳ございませんが、企業者様向けの販売のみとなります。
