■製品名：光ファイバーバンドル

■製品名：光ファイバーバンドル当社のセンシング用光ファイバーバンドルは、ＮＩＲ分光分析、インライン工業分析などの光ガイドとして食品、製紙、自動車といったさまざまな産業分野で使用されています。石英ファイバに加えてフッ化物ファイバを利用することにより、紫外、可視、近赤外、赤外の一部にわたる各種の波長域の製品を取り揃えていますので、使用目的に応じて最適なバンドルファイバをお選びいただけます。標準仕様品以外の製造も承っておりますのでお気軽にご相談下さい。

■ 仕様	光ファイバとは？

■ ファイバ仕様

型番	使用波長域（μm）	コア/クラッド材質	ｺｱ/ｸﾗｯﾄﾞ径（μm）	NA (→NAとは)	屈折率分布	ロススペクトル
紫外用

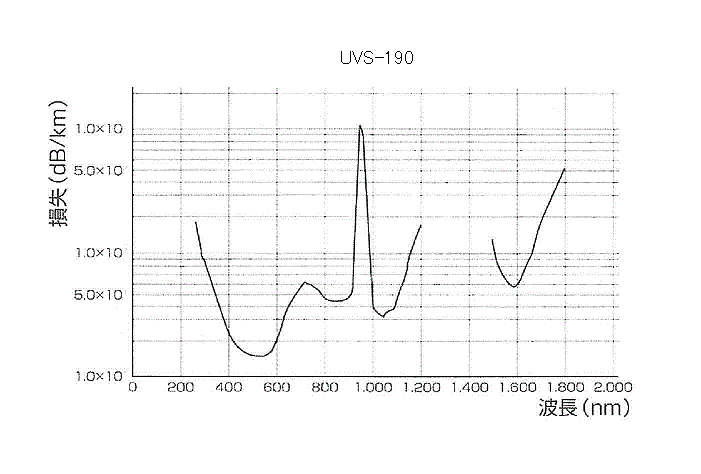

UVS-190	0.2 ~ 1.1	高OH-SiO2/SiO2	190/200	0.20	STEP	クリック

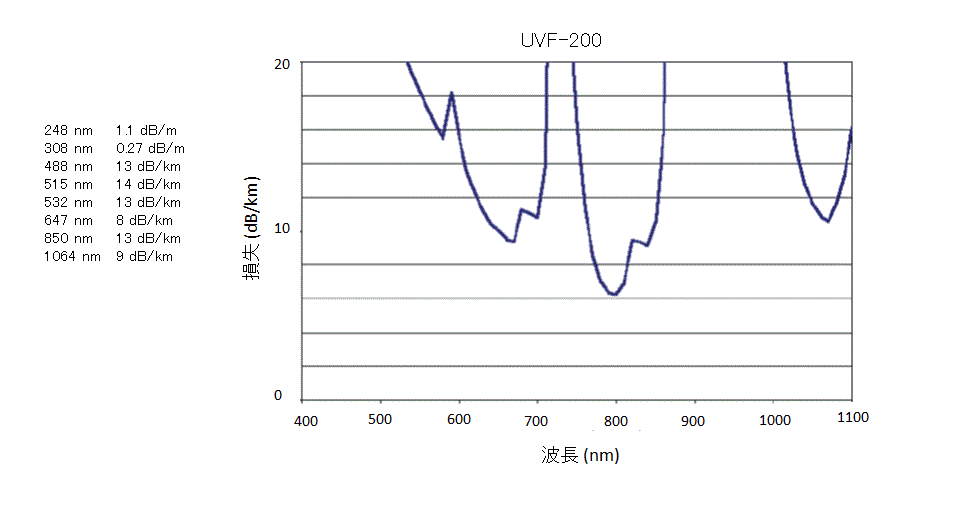

UVF-200	0.2 ~ 1.1	高OH-SiO2/SiO2	200/240	0.22	STEP	クリック
可視ー近赤外用

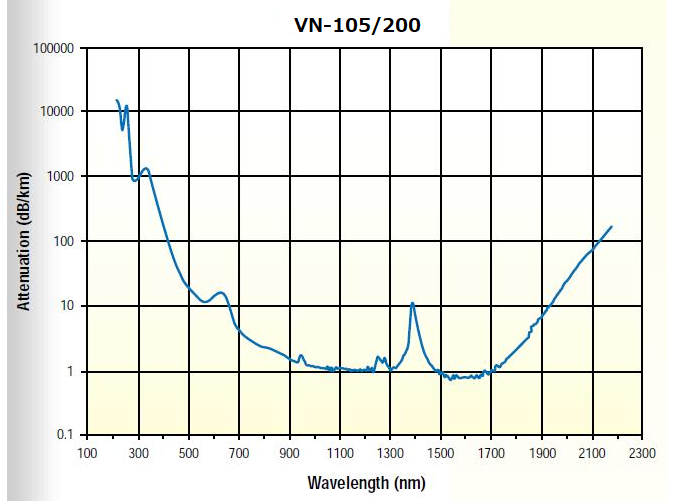

VN-105	0.4 ~ 2.4	SiO2/F-SiO2	105/125	0.22	STEP	クリック

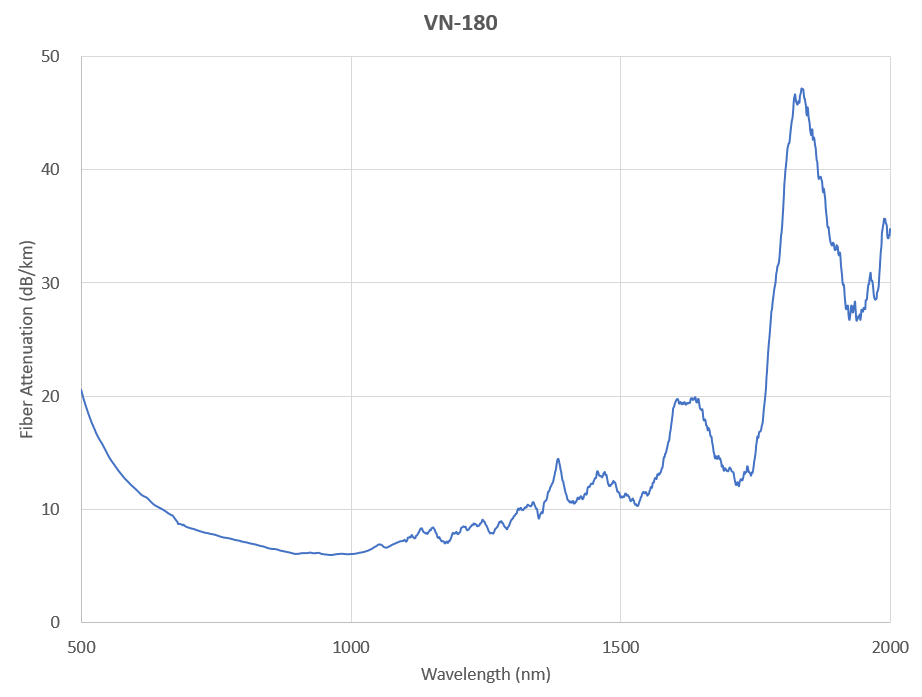

VN-180	0.4 ~ 2.4	低OH-SiO2/F-SiO2	180/200	0.21	STEP	クリック
VN-200	0.4 ~ 2.4	SiO2/F-SiO2	200/220	0.22	STEP	クリック
可視ー赤外用

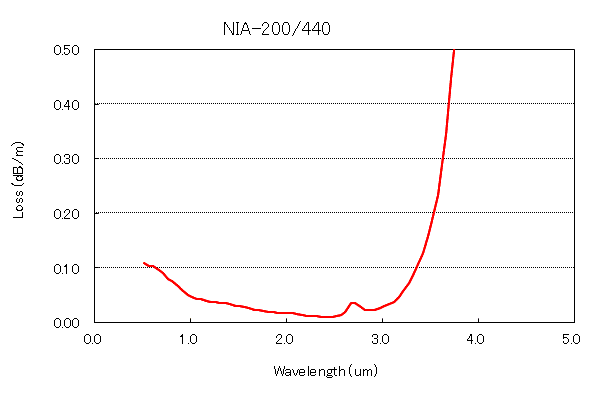

NIA-200	0.4 ~ 3.5	AlF3系ガラス/AlF3系ガラス	200/240	0.22	STEP	クリック

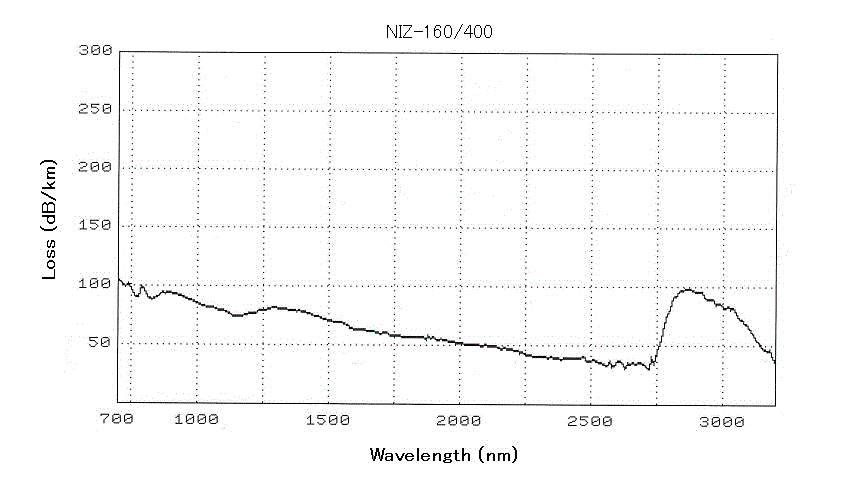

NIZ-160	0.4 ~ 4.5	ZBLANガラス/HBLANガラス	160/200	0.30	STEP	クリック
高集光用（高NA）

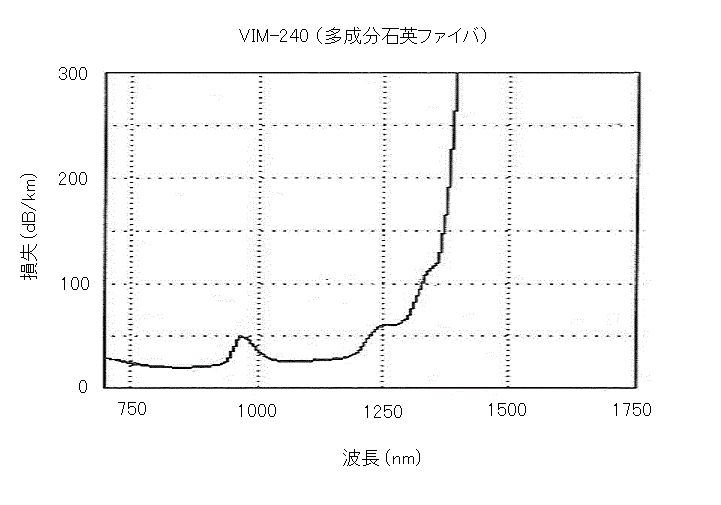

VIM-240	0.4 ~ 1.1	多成分石英/多成分石英	240/250	0.49	STEP	クリック

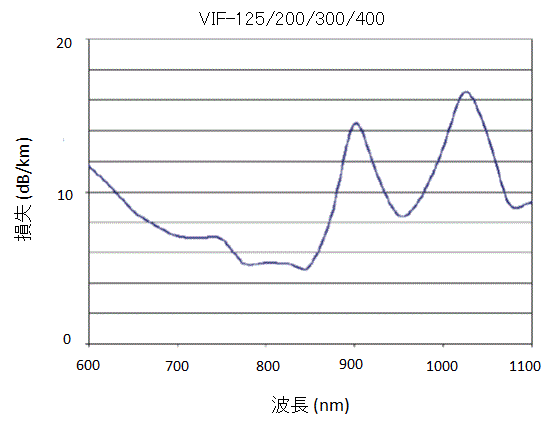

VIF-125	0.4 ~ 1.1	SiO2/HCS	125/140	0.37	STEP	クリック

上記以外のファイバのバンドル化も承ります。詳細はご相談ください。 (Tel:049-278-7829 info@fiberlabs.co.jp)

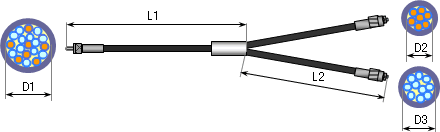

■ 構造仕様

分岐数	①ストレート　 ②２分岐　③その他
コネクタ (→光コネクタとは)	①FC　 ②SMA　③その他
ファイバ配列	①ランダム（標準）　②同軸
先端形状	①円形（標準）　②正方形　③長方形　④ライン　⑤その他
外装	①SUSフレキシブルチューブ　 ②PVCチューブ
バンドル長 L(m)	お客様ご指定
バンドル径 D(mm)	お客様ご指定
