■製品名：Erドープファイバ IsoGain Fibercore

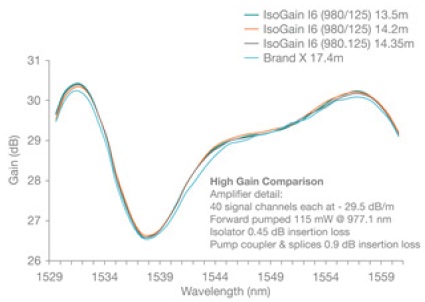

ErドープファイバIsoGainTMシリーズでは各種のEDFAに適用できるよう様々なEr吸収レベル、カットオフ波長のEDFをご用意しています。高高率な低Er吸収ファイバはC-band用に、高Er吸収ファイバはL-band用に適しています。長波長カットオフファイバ（HC)はコア径が大きいので非線形現象が起きにくく、高いポンプパワーで効率が増大します。IsoGainTMシリーズはフラットな波長増幅特性が得られるようコア組成を最適化しています。
■ 特徴
・高効率コア組成
・各種EDFAに対応
・L-band用高Er吸収ファイバ
・ミニサイズC-band EDFA用ファイバ
■ 用途
・EDFA
・ASE光源
・ファイバレーザ |
 |
◆ 高効率C-band EDF
| 型番 |
|
I-4(980/125) |
I-4(980/125)HC |
I-4(980/125)HP |
I-6(980/125) |
| 特徴、用途 |
– |
高効率
C-band EDFA用 |
高効率, ﾊｲﾊﾟﾜｰ
C-band EDFA用 |
高効率, ﾊｲﾊﾟﾜｰ
C-band EDFA用 |
高効率, 高Er吸収
C-band EDFA用 |
| カットオフ波長
(→カットオフ波長とは)
|
nm |
870 – 970 |
1050 – 1320 |
1100 – 1320 |
870 – 970 |
| NA
(→NAとは)
|
– |
0.22 – 0.24 |
0.19 – 0.22 |
0.22 – 0.24 |
| MFD
(→MFDとは) |
μm |
5.5 – 6.6 @1550nm |
5.2 – 5.8 @1550nm |
5.7 – 6.6 @1550nm |
5.5 – 6.3 @1550nm |
| 吸収 |
dB/m |
5.0 – 6.7 @1531nm |
7.7 – 9.4 @1531nm |
7.2 – 8.4 @1531nm |
| プルーフ試験 |
% |
1 (100 kpsi) |
| 損失 |
dB/km |
≦10 @ 1200 nm |
| PMD |
ps/m |
≦0.005 |
| クラッド径 |
μm |
125±1 |
| コア偏心 |
μm |
≦0.3 |
| コーティング径 |
μm |
245±7 |
| コーティングタイプ |
– |
二層アクリレート |
| 動作温度 |
℃ |
-55 ~ +85 |
| メーカ |
– |
Fibercore Ltd. |
◆ L-band & C-band EDF
| 型番 |
|
I-12(980/125) |
I-12(980/125)HC |
I-15(980/125)HC |
I-25(980/125) |
| 特徴、用途 |
– |
中Er濃度、短尺
C/L-band EDFA用 |
長波長ｶｯﾄｵﾌ
中Er吸収、短尺
C/L-band EDFA用 |
長波長ｶｯﾄｵﾌ
中高Er吸収、短尺
C/L-band EDFA用 |
超高Er吸収、短尺
L-band EDFA用 |
| カットオフ波長 |
nm |
900 – 970 |
1200 – 1320 |
900 – 970 |
| NA |
– |
0.21 – 0.23 |
0.23 – 0.26 |
| MFD |
μm |
5.7 – 6.6 @1550nm |
5.0 – 5.5 @1550nm |
4.8 – 5.4 @1550nm |
5.3 – 6.3 @1550nm |
| 吸収 |
dB/m |
14 – 21 @1531nm |
17 – 21 @1531nm |
27 – 33 @1531nm |
35 – 45 @1531nm |
| プルーフ試験 |
% |
1or2 (100or200 kpsi) |
| 損失 |
dB/km |
≦10 @ 1200 nm |
| PMD |
ps/m |
≦0.005 |
| クラッド径 |
μm |
125±1 |
| コア偏心 |
μm |
≦0.3 |
≦0.5 |
| コーティング径 |
μm |
245±7 |
| コーティングタイプ |
– |
二層アクリレート |
| 動作温度 |
℃ |
-55 ~ +85 |
| メーカ |
– |
Fibercore Ltd. |
◆ ミニサイズEDFA用細径クラッドEDF
| 型番 |
|
I-15H(980/80)HC |
I-25H(1480/80) |
| 特徴、用途 |
– |
80μmｸﾗｯﾄﾞ径、長波長ｶｯﾄｵﾌ、高Er吸収、小型EDFA用 |
| カットオフ波長 |
nm |
1200 – 1320 |
900 – 1075 |
| NA |
– |
0.24 – 0.26 |
≧0.30 |
| MFD |
μm |
4.8 – 5.4 @ 1550nm |
3.8 – 4.7 @ 1550nm |
| 吸収 |
dB/m |
27 – 33 @ 1531nm |
23 – 27 @ 1531nm |
| プルーフ試験 |
% |
2 (200 kpsi) |
1 (100 kpsi) |
| 損失 |
dB/km |
≦15 @ 1200 nm |
≦30 @ 1200 nm |
| PMD |
ps/m |
≦0.005 |
| クラッド径 |
μm |
80±1 |
| コア偏心 |
μm |
≦0.3 |
≦0.5 |
| コーティング径 |
μm |
170±5 |
160±5 |
| コーティングタイプ |
– |
二層アクリレート |
| 動作温度 |
℃ |
-55 ~ +85 |
| メーカ |
– |
Fibercore Ltd. |
