■製品名：FG500HR ファイバ＆コーティング形状測定システム

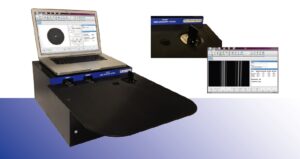

■製品名：FG500HR ファイバ＆コーティング形状測定システムPE.fiberopticsのFG500HRシステムは、EIA / TIA ITUおよびIEC規格で定義されている業界標準の顕微鏡技術を使用して、ほとんどのタイプの光ファイバの幾何学的特性を高速で正確に測定できます。 異なるメーカのファイバ間の相互接続性を改善するには、ファイバとファイバコーティングの形状の品質管理が重要です。FG500HRは、オペレーターに依存しない、一貫性のある高解像度測定が得られますので、品質と費用対効果の高い生産施設を維持することが必要ななQAマネージャーにとって最良の選択肢です。

■特徴 •シングルモードおよびマルチモード光ファイバの測定 •すべての重要な幾何学的パラメータの測定 •高速サンプル最適化とデータ取得 •新しく強化された自動コーティング測定 •ITUG650、TIA-FOTP176、IEC-60793-1-20 / 21に準拠した測定 •Windows7 / 8™で実行される「PEcon」500シリーズソフトウェア

■暫定仕様

ファイバタイプ	試験パラメータ	再現性
シングルモード	クラッド径 クラッド非円心率 コア/クラッド偏心率	≤0.05μm ≤0.1% ≤0.04μm
マルチモード	コア径 コア非円心率 クラッド径 クラッド非円心率 コア/クラッド偏心率	≤0.08μm ≤1% ≤0.05μm ≤0.1% ≤0.08μm
コーテイング	コーテイング径 コーテイング非円心率 クラッド/コーテイング偏心率	≤0.5μm ≤0.5% ≤0.5μm
メーカ	PE.fiberoptics

■技術情報の詳細はクリックしてください   ■注文情報 1.FG500HR-1　ベアファイバの形状測定システム。 2.FG500HR-2　コーティングの形状測定システム。 3.FG500HR-3　ベアファイバとコーティングの形状測定システム。
