ファイバーラボ株式会社 > 光ファイバ > FiberLabs Inc. > ■製品名： 光ファイバコード

■製品名： 光ファイバコード FiberLabs Inc.

光源から測定サンプルへ、測定サンプルからの反射光、蛍光などを検出器へ導くためのフレキシブルな光ファイバコードドはセンシングの必需品です。 当社の光ファイバコードは、石英ファイバの他、ZBLANファイバ、AlF3系ファイバなどのフッ化物ファイバを利用することにより、紫外、可視、近赤外、赤外の一部にわたる各種の波長域、シングルモード、マルチモードファイバコード、バンドルと多様な製品を取り揃えていますので使用目的に応じて最適な製品をお選びいただけます。 これらの光ファイバコードは、蛍光分析、ＮＩＲ分光分析、インライン工業分析などの光ガイドとして食品、製紙、自動車といったさまざまな産業分野で使用されています。

opticalguide2branches

2分岐ガイド
opticalguide7branches

7分岐ガイド
opticalguideusageex

分岐カイド使用例
■ 仕様
 光ファイバとは？
■ファイバ仕様
型番 使用波長域 (nm) コア/クラッド材質 コア/クラッド径 (μm) NA (→NAとは) ロススペクトル
シングルモードファイバ
近赤外用

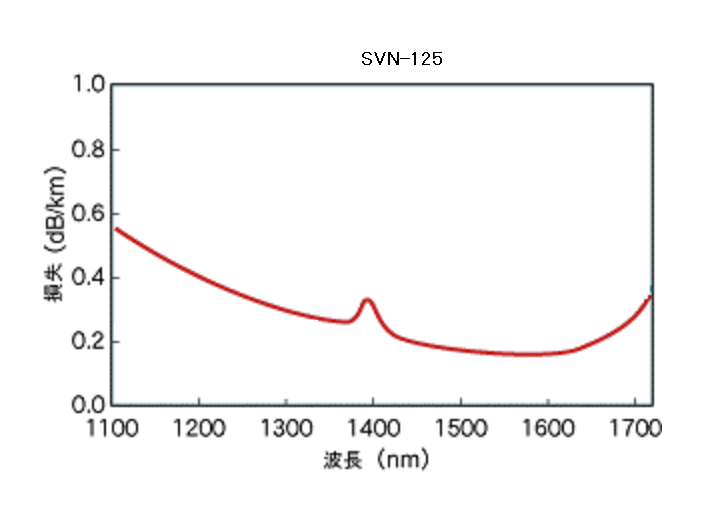

SVN-125
 1300 ~ 2400 Ge-SiO2/SiO2 9/125 0.12 クリック
赤外用
SNIZ-123
 2500 ~ 4500 ZBLANガラス/HBLANガラス 8 ~ 12/123 0.26 クリック
マルチモードファイバ
紫外用
UVS-190
200 ~ 1100
高OH-SiO2/SiO2
190/200
0.20
 クリック
UVF-200
200 ~ 1100
高OH-SiO2/SiO2
200/240
0.22
 クリック
可視ー赤外用
VN-180
400 ~ 2400
低OH-SiO2/F-SiO2
180/200
0.21
 クリック
NIA-200
400 ~ 3500
AlF3系ガラス/AlF3系ガラス
200/240
0.22
 クリック
NIA-440
400 ~ 3500
AlF3系ガラス/AlF3系ガラス
440/480
0.22
 クリック
NIZ-160
400 ~ 4500
ZBLANガラス/HBLANガラス
160/200
0.30
 クリック
NIZ-400
400 ~ 4500
ZBLANガラス/HBLANガラス
400/500
0.30
 クリック
高集光/ハイパワー用
VIM-240
400 ~ 1100
多成分石英/多成分石英
240/250
0.49
 クリック
上記以外のファイバのコード化も承ります。詳細はご相談ください。 (Tel:049-278-7829 info@fiberlabs.co.jp)
■ 構造仕様
分岐数
　①ストレート　 ②２分岐　③その他

　お問合せシートに 　ご要求をご記入く 　ださい


コネクタ (→光コネクタとは)
　①FC　 ②SMA　③その他
外装
　①Φ3mmコード　②SUSフレキシブルチューブ　 ③PVCチューブ
コード長 L(m)
　お客様ご指定
■ ファイバコード構造例
　ストレートコード opticalguidestraight
　２分岐コード opticalguidebranch
