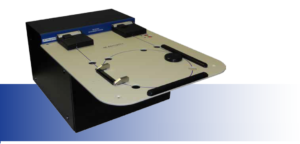

■製品名：MA500SD/HD MFD & Aeff 測定システム
■製品名：MA500SD/HD MFD & Aeff 測定システムPE.fiberopticsのMA500HD測定システムは、PE.fiberoptics 500シリーズ光学試験システムのハイブリッドバージョンであり、最も正確で再現性のある測定システムに設計されています。MA500HDは、WS500MFDシステムのファーフィールドスキャナーの拡張バージョンを使用しています。 ダイナミックレンジが強化され、高解像度の走査光学系により、最新の超大有効面積ファイバの測定が可能です。さらに、オプションのマルチモード光源を使用すると、マルチモードファイバの開口数（NA）を測定できます。付属の「PEcon」ソフトウェアの機能により、サンプルを1回接続し、ボタンを1回押すだけで、すべてのパラメータを自動的に順次測定できます。
| ■特徴
•> 60dBの標準ダイナミックレンジ
•>80dBの高ダイナミックレンジ
•最大4ポイント/秒の高速測定
•高解像度0.01oスキャン増分
•IEC、TIA、ITUに完全準拠
•1310nm / 1550nm（SDバージョン）標準波長•1550nm（HDバージョン）標準波長
•利用可能な他の波長。1625nm、1080nmなど..
•ピエゾ最適化ビーム光学系（オプション）
•ユーザー使用レーザーの外部入力ソース（オプション）
•マルチモード開口数測定（オプション） |
 |
■暫定仕様
| 測定波長 (nm) |
1550 HD version |
他のレーザも使用可 |
|
1310 & 1550 SD version |
他のLEDも使用可 |
| ファーフィールドスキャン分解能 (degs) |
0.01 to 50 |
ユーザ指定 |
| ファーフィールドスキャン範囲 (degs) |
±50 |
ユーザ指定 |
| 測定性能 |
再現性 |
精度 |
NPLキャリブレーションアーティファクトの不確実性は仕様値に含まれ、トータルの計測器測定不確実性もカバーしています |
| MFD (Petterman ll)
Aeff |
<0.03um
<1um |
<2%
<4% |
| ダイナミックレンジ |
>60dB SD version
>80dB HD Version |
|
| メーカ |
PE.fiberoptics |
すべての仕様は、高出力LEDまたはDFBレーザーを使用するシステムに基づく標準的なものです。
仕様は、通知なしに改善または変更される場合があります。
仕様保保証については正式なオファーを参照してください。
■注文情報
1.MA500S 波長のプログラム可能なDLEDベースの2ウィンドウMFD /Aeff測定システム
2.MA500HD レーザーベースの1550nm MFD / Aeff測定システム。
3.MA-Piezo 信号を最大化するピエゾ自動入力アライメント制御（MA500SDまたはMA500HDが必要）
4.MA-EIP 顧客提供のCW光源の変調可能な外部入力。
注：MA-Piezoが指定されていない場合、ファイバへの信号入力は付属のパッチコードとベアファイバーアダプタになります。
