■ 概要

高非線形フォトニック結晶ファイバ：SC-PCF-01はスーパーコンティニウム光発生用に設計されています。ゼロ分散波長が1030nm近辺に設計されていますので1064nm光レーザポンプで効率よくスーパーコンティニウム光を発生させることができます。特に、パッシブＱスイッチNdマイクロチップレーザでのポンプが可能なためコンパクトで低価格なＳＣ光源が可能です。ファイバは通常のシングルモードファイバと融着接続できます。また、端面のハーメチックシールやFC/PCコネクタ付けしたファイバもご利用いただけます。(→光コネクタとは)

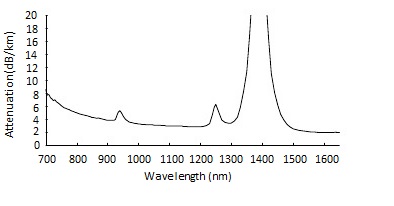

損失スペクトル

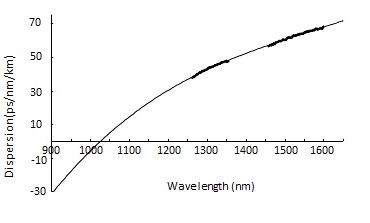

分散特性

■ 特徴 ・１μm帯レーザ励起に最適な分散特性 ・シングルモード ・優れた耐曲げ特性 ■ 応用 以下の用途に向けたスーパーコンティニウム光の発生 ・分光分析、顕微分光分析 ・計測 ・光コヒーレンストモグラフィー（OCT)

■ 仕様

フォトニック結晶ファイバとは？

型番	SC-PCF-01
ゼロ分散波長	1030±20 nm
カットオフ波長 (→カットオフ波長とは)	<1000 nm
非線形定数 @ 1060nm	11(W・km)-1
損失	3.2 dB/km @1000nm 3.0 dB/km @ 1060nm 2.1dB/km @ 1550 nm 5 dB/km @ 800nm
モードフィールド径 @ 1060nm (→モードフィールド径とは)	3.6±0.1 μm
ファイバ材質	純粋石英
コア径	4.6±0.2 μm
クラッド径	124±2 μm
被覆径	245±5 μm
被覆材質	アクリレート
利用可能ファイバ長	Max. 3km
メーカ	YSL Photonics
