■製品名：シングルモードフォトニック結晶ファイバ　SM-7.0-PCF

■製品名：シングルモードフォトニック結晶ファイバ　SM-7.0-PCF

■ 概要

シングルモードフォトニック結晶ファイバ：SM-7.0-PCFは幅広い波長範囲でシングルモードとなる低非線形フォトニック結晶ファイバです。ゼロ分散波長が1150nm近辺ですので1060nm励起により効率よくラマン光を発生させることができます。ファイバは通常のシングルモードファイバと融着接続できます。また、端面のハーメチックシールやFC/PCコネクタ付けしたファイバもご利用いただけます。(光コネクタとは)

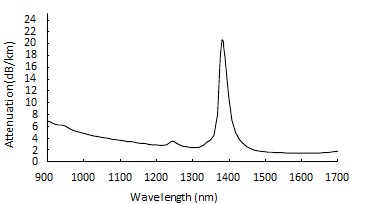

損失スペクトル

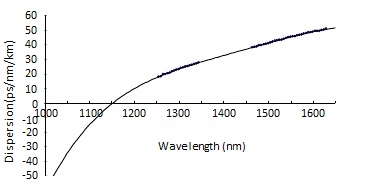

分散特性

■ 特徴 ・シングルモード ・広い波長範囲で低損失 ・優れた耐曲げ特性 ・純粋石英使用 ■ 応用   ・広い波長域でシングルモードが必要な用途 ・近赤外でのスーパーコンティニウム光発生 ・特殊PCFの終端ファイバ、特殊PCFと通常SMFの中間ファイバとして

■ 仕様

フォトニック結晶ファイバとは？

型番	SM-7.0-PCF
ゼロ分散波長	1150±50 nm
カットオフ波長 (→カットオフ波長とは)	<1000 nm
損失	<4.5 dB/km @ 1040nm <4.5 dB/km @ 1060nm <3.0 dB/km @ 1310 nm <2.0 dB/km @ 1550nm
ファイバ材質	純粋石英
コア径	7.0±0.5 μm
クラッド径	125±2 μm
被覆径	245±5 μm
被覆材質	アクリレート
利用可能ファイバ長	Max. 3km
メーカ	YSL Photonics
