 典型的な損失スペクトル |
| 型番 (ITU-T規格） | LWP SMF+ （ITU-T G.652.D) | LBL SMF (ITU-T G.657 A.1) | ULBL SMF (ITU-T G.657.B2) | |
| 光特性 | ||||
| 損失1) (dB/Km) | 1310 nm 1383 nm2) 1550 nm 1625 nm | ≦0.33 ~ ≦0.35 ≦0.31 ~ ≦0.35 ≦0.19 ~ ≦0.21 ≦0.20 ~ ≦0.23 | ≦0.33 ~ ≦0.36 ≦0.31 ~ ≦0.36 ≦0.19 ~ ≦0.21 ≦0.20 ~ ≦0.23 | ≦0.38 – ≦0.25 ≦0.25 |
| 損失変化範囲3) (dB/Km) | 1285-1330 nm 1530-1570 nm 1460-1625 nm | ≦0.03 ≦0.02 ≦0.04 | ≦0.03 ≦0.02 ≦0.04 | – |
| モードフィールド径 (μm) (→モードフィールド径とは) | 1310 nm 1550 nm | 9.2±0.4 10.4±0.5 | 8.6±0.4 9.8±0.5 | 7.5±0.4 – |
| 非連続性 (tp = 1μs) (dB) | 1310 nm 1550 nm | ≦0.05 ≦0.05 | ≦0.05 ≦0.05 | – – |
| 損失均一性 | – | ≦0.05 | ≦0.05 | – |
| ファイバカットオフ波長 λc (nm) ケーブルカットオフ波長 λcc (nm) (→カットオフ波長とは) | 1200-1330 ≦1260 | ≦1340 ≦1260 | – – | |
| 零分散波長 λ0 (nm) | 1300≦λ0≦1324 | 1300≦λ0≦1324 | – | |
| 零分散傾斜 S0 (ps/nm2・km) | ≦0.092 | ≦0.092 | – | |
| 分散 (ps/nm・km) | 1270-1340 nm 1285-1330 nm 1550nm | ≦5.00 ≦3.00 ≦18.00 | ≦5.00 ≦3.00 ≦18.00 | – – – |
| 有効群屈折率 | 1310 nm 1383 nm 1550 nm | 1.467 1.467 1.467 | 1.467 1.467 1.467 | – – – |
| 偏波モード分散 (ps/√km | リンク4) 個々のファイバ5) | ≦0.06 ≦0.10 | ≦0.06 ≦0.10 | – – |
| マクロ曲げ損失 | ||||
| 曲げ損失 (dB) | – | – | – | |
| 100 巻き 半径 50 mm | 1310 nm 1550 nm | ≦0.05 ≦0.05 | – – | – – |
| 1 巻き 半径 32mm | 1550 mm | ≦0.05 | – | – |
| 10 巻き 半径 15 mm | 1550 nm 1625 nm | – – | ≦0.03 ≦0.2 | ≦0.03 ≦0.1 |
| 1 巻き 半径 10mm | 1550 nm 1625 nm | – – | ≦0.3 ≦1.0 | ≦0.1 ≦0.2 |
| 1 巻き 半径 7.5mm | 1550 nm 1625 nm | – – | – – | ≦0.5 ≦1.0 |
| 機械的性質 | ||||
| プルーフ試験 | (kpsi) (N) (GPa) | ≧100 ≧8.8 ≧0.7 | ||
| 無エイジングファイバの動的 引張り強度 (0.5 m) (GPa) | 引張強度中央値 | ≧3.8 | ||
| 引張強度 15% | ≧3.3 | |||
| エイジングファイバの動的 引張り強度 (0.5 m) (GPa) | 引張強度中央値 | ≧3.03 | ||
| 引張強度 15% | ≧2.76 | |||
| 動的疲労 | 応力腐食ﾊﾟﾗﾒｰﾀ nd | ≧20 | ||
| 動作温度 (℃) | -60 ~ +85 | |||
| 平均被覆剥離力 (N) | 1.9 typ. | |||
| メーカ | Weinert Fiber Optics | |||

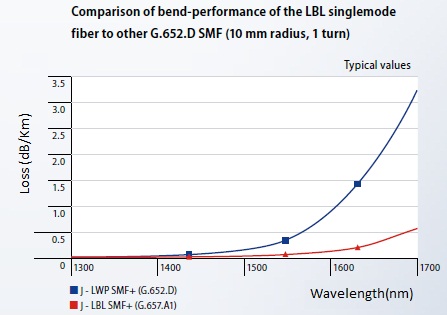

 LBL SMF と LWP SMFの曲げ特性比較 R=10mm,1巻 |

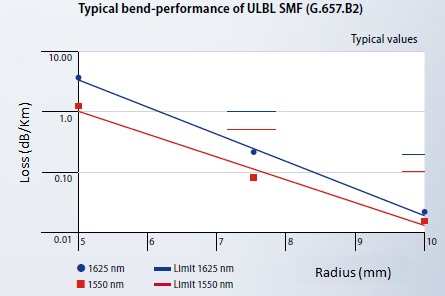

 ULBL SMFの典型的な曲げ特性 |
