■製品名：ZBLAN-ノンドープシングルモードファイバ（常時在庫）

光ファイバとは？

ふっ化物ファイバとは？

ZBLANファイバは、コア径とNAを調節することにより波長4μｍまでシングルモード光として伝送することができます。MFFに比べSMFFのほうが安定に光を伝送できるため正確な分光分析を行うにはSMFFのほうが適しています。特に、3μｍ帯にはC-H、N-H振動による多くの強い吸収帯が存在し、ノンドープSMFFが測定に使われています。

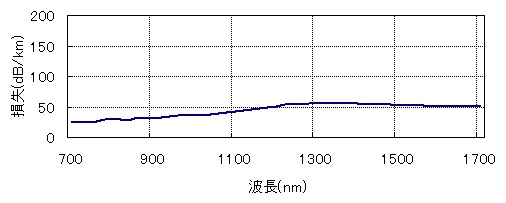

■ 損失スペクトル例

ファイバ断面

■ 仕様

型番	ZSF-7.0/125 -N-0.20	ZSF-7.0/125 -N-0.26	ZSF-9.0/125 -N-0.20	ZSF-9.0/125 -N-0.26
ファイバタイプ	ステップインデックス型シングルモードファイバ
NA (→NAとは)	0.20±0.01	0.26±0.01	0.20±0.01	0.26±0.01
カットオフ波長（μｍ） (→カットオフ波長とは)	<2.1	<2.75	<2.6	<3.45
損失@1.5μｍ(dB/m)	<0.1
コア径(μｍ)	7.0±1.0	7.0±1.0	9.0±1.0	9.0±1.0
クラッド径(μｍ)	123±3.0
被覆径(μｍ)	460±30
コア・クラッドガラス	ZBLAN ふっ化物ガラス
被覆材	UV 硬化アクリル樹脂
プルーフ試験	1.25 cm 半径
メーカ	ファイバーラボ
