■製品名： 1Uタイプ – 1.3μmバンド(Oバンド) 光アンプ

BT-アンプへ

Md-アンプ１へ

Md-アンプ２へ

本光アンプは、長距離基幹系からメトロアクセス系まで幅広い光伝送用途に対応した1.3μm（Oﾊﾞﾝﾄﾞ)光増幅器です。通信キャリア、ISP、自営網を有する公共事業体など幅広いお客様に対して新しいソリューション提供が可能となります。 AMP-FL56xx-OBシリーズは、伝送速度150M ~ 100Gの様々な伝送フォーマットに対応しておりますので、10ギガビット、100ギガビットイーサーネットの伝送距離の延伸、リンクバジェット拡大・確保用光アンプとしても最適です。 100GbE-LR4への適用例 OバンドCWDM信号増幅におけるノイズ除去フィルタ 本光アンプはSNMP(Simple Network Management Protocol)に対応していますのでイーサネットのネットワーク上でを遠隔監視・統合管理できます。 1u-o-amp_new

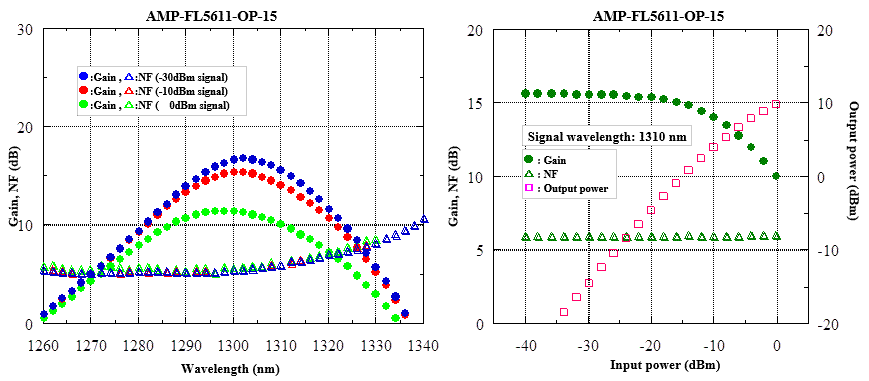

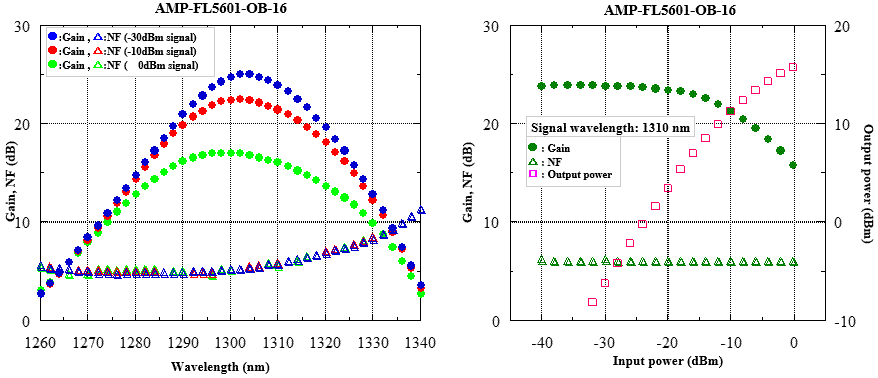

■　増幅特性例

■　仕様

光ファイバアンプとは？

型番	AMP-FL5601-OB-20	AMP-FL5601-OB-16	AMP-FL5601-OB-13	AMP-FL5611-OP-15	AMP-FL5611-OP-10
用途	ブースターアンプ、インラインアンプ			プリアンプ
信号波長	1280 ~ 1320 nm
最大出力^*1	>+20 dBm	>+16 dBm	>+13 dBm	+10 dBm typ.	+8 dBm typ.
利得^*2	40 dB typ.	24 dB typ.	18 dB typ.	>15 dB	>10 dB
雑音指数^*2	<7dB			<6.7dB
増幅制御モード	ACC / ALC
モニター	入力信号レベル / 出力信号レベル / 出力ポート反射 / 励起LD電流 / 励起LD温度/ 筐体温度
アラーム	入力信号レベル / 出力信号レベル / 出力ポート反射 / 励起LD電流 / 励起LD温度/ 筐体温度 / 電源警報 / 冷却ファン回転
リモート制御インターフェース(標準）	警報状態接点出力 RS232C (非対話型コマンドライン制御)
安全機能	入力信号レベル低下インターロック
入出力ファイバ	SMF
光コネクタ (→光コネクタとは	SC/PC
動作温度
保管温度	-10~60℃
外形寸法^*3	1U: 43(H) x 440(W) x 403(D)mm
消費電力（典型値）	<55W (45W)	<40W (30W)		<20W (15W)
重量	<6kg	<5kg
電源	AC100~240V (50/60Hz) : ２系統&ホットスワップ対応
メーカ	ファイバーラボ

*1: Input signal : >0 dBm @1310 nm *2: Input signal : -30 dBm @1310 nm *3: 突起部は含みません

■　オプション

オプション No.	内容	オプション No.	内容
011	FC/PC 光コネクタ	023	DC-48V ホットスワップ電源
012	FC/Angled PC 光コネクタ	029	その他電源
014	SC/Angled PC 光コネクタ
019	その他光コネクタ	092	イーサネットインターフェイス
		093	出力ポート反射警報 & インターロック

		151	前面パネル制御

●製品改良のため、仕様等を予告無く変更する場合があります。 ●上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
