光アンプ：AMP-FL52xx-SBシリーズは、B-PON等の次世代通信用として利用が見込まれている1480nm（Sバンド）の波長に対応した光ファイバアンプです。AMP-FL5221-SB-19-WはWDM信号の増幅に対応し、利得平坦性を3 dB以下に抑えたモデルです。 なお、本光アンプはSNMP(Simple Network Management Protocol)に対応していますのでイーサネットのネットワーク上で遠隔監視・統合管理できます。

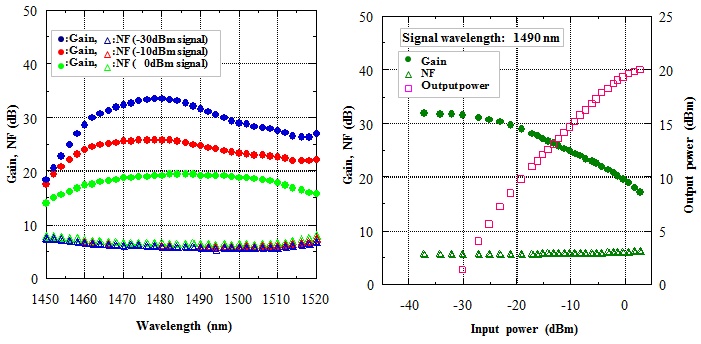

　■ 増幅特性

AMP-5221-SB-19

■ 仕様	光ファイバアンプとは？

型番	AMP-FL5221-SB-19-W	AMP-FL5221-SB-19	AMP-FL5221-SB-16	AMP-FL5201-SB-19	AMP-FL5201-SB-16	AMP-FL5201-SB-13
用途	ブースターアンプ、インラインアンプ、プリアンプ
信号波長	1470 ~ 1520 nm			1460 ~ 1500 nm
最大出力*1	>+19 dBm	>+19 dBm	>+16 dBm	>+19 dBm	>+16 dBm	>+13dBm
利得*2	24 dB typ.	30 dB typ.	25 dB typ.	19 dB typ.	16 dB typ.	13dB typ.
利得平坦性*4	<3 dB	ー
雑音指数*2	<7 dB
増幅制御	ACC / ALC
モニター	入力信号レベル / 出力信号レベル / 出力ポート反射 / 励起LD電流 / 励起LD温度/ 筐体温度
アラーム	入力信号レベル / 出力信号レベル / 出力ポート反射 / 励起LD電流 / 励起LD温度/ 筐体温度 / 電源ユニット電圧 / 冷却ファン回転
リモート制御 インターフェース (標準）	警報状態接点端子 RS232C (非対話型コマンドライン制御)
安全機能	入力信号レベル低下インターロック
入出力ファイバ	SMF28e
光コネクタ	SC/PC（標準）
動作温度	0 ~ 40 ℃
保管温度	-10 ~ 60 ℃
外形寸法*3	1U: 43 (H)×440 (W)×403 (D) (mm)
消費電力	<40 W				<20 W
重量	6 Kg
電源	AC　100 – 240 V　(50/60 Hz)　:　2系統＆ホットスワップ
メーカ	ファイバーラボ

*1: Input signal : >0 dBm @1490nm *2: Input signal : -30 dBm @1490nm *3:  突起部を含みません *4:  入力0 dBm/ch @ 1471/1491/1511 nmにおける1471 nmと1511 nmの利得差 ■　オプション

オプション No.	内容	オプション No.	内容
011	FC/PC  光コネクタ	023	DC-48V ホットスワップ電源
012	FC/Angled PC   光コネクタ	029	その他電源
014	SC/Angled PC   光コネクタ
019	その他 光コネクタ	092	イーサネットインターフェイス
		093	出力ポート反射警報 & インターロック
		151	前面パネル制御

●製品改良のため、仕様等を予告無く変更する場合があります。 ●上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
