■製品名： 10GHzアバランシェフォトレシーバモジュール (APR-10-M)

■製品名： 10GHzアバランシェフォトレシーバモジュール (APR-10-M)APR-10-MはRoF、アンテナリモーティング、RF信号のファイバ伝送などの用途に設計された10GHｚ帯域幅のフォトレシーバモジュールで、20,000Ωの高ゲイントランスインピーダンスが特徴です。APDを使用していますので-26dBmの低入力パワーまで受信できます。また、RS-232インターフェースによる状態監視が可能です。RoF用光トランスミッタモジュールLTシリーズと組み合わせればRF信号のファイバ伝送を超広帯域で行うことができます。

■ 特徴 ・トランスインピーダンス(Zt): 20,000Ω ・10 GHzの有効帯域幅 ・-26.5dBmの高感度 ・RS-232による状態モニタリング ・DCカップル出力 ■ 用途 ・広帯域RoF ・10GHｚまでのアナログリンク ・広帯域ディレイライン、信号処理 ・位相、干渉アンテナアレイ ・高速ライダーレシーバ ・ハイゲインO/Eコンバータ	製品データシート

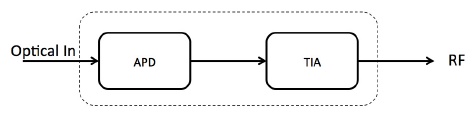

■機能ブロック図



光レシーバ(光受信機) 製品一覧

フォトディテクタとは？

■仕様

型番	APR-10-M
一般仕様
フォトダイオード波長範囲	1300 nm – 1610 nm
動作帯域幅	10 GHz
AC トランスインピーダンス	1200 Ω @ 750 MHz, Single-end
小信号変換ゲイン	> 2000 V/W @ 1550 nm
ゲインリップル	±1.5 dB
応答性	0.85 A/W @ 1310 nm typ. 0.90 A/W @1550 nm typ. 0.80 A/W @ 1610 nm typ.
最小光入力	-26 dBm
S21 3dB 帯域幅	7.5 GHz typ.
S22特性	12 dB (130MHz – 6 GHz) 7 dB (130 MHz – 8 GHz)
光リターンロス	27 dB min.
出力カップリング	DCカップル
最大オーバーロード	-5 dBm typ.
群遅延偏差	50 ps
機械的仕様
動作温度	-5 ℃ ~ +75 ℃
保管温度	-40℃ ~ +85 ℃
電源	+12 V DC
光コネクタ (→光コネクタとは)	FC/APC
RF出力コネクタ	SMAコネクタ　雌, 50 Ω
ローカルアラーム LED	入力パワー
リモートアラーム	RS-232（標準）
サイズ	210 mm x 135 mm x 28 mm
アクセサリー	110 V – 240 V AC USBアダプタ & ケーブル
ハウジング	アルマイト
メーカ	Optilab
