■製品名： 3GHzアバランシェ光レシーバモジュール (APR-3-M)

■製品名： 3GHzアバランシェ光レシーバモジュール (APR-3-M)APR-3-MはRoF、アンテナリモーティング、RF信号のファイバ伝送などの用途に設計された3GHｚ帯域幅の光レシーバモジュールで、20,000Ωの高ゲインインピーダンスが特徴です。APDを使用していますので-26dBmの低入力パワーまで受信できます。7 GHzの有効帯域幅とRS-232によりユーザによる状態監視が可能です。RoF用光トランスミッタモジュールLTシリーズと組み合わせればRF信号のファイバ伝送を超広帯域で行うことができます。 ■ 特徴 ・単一光入力、差動出力 ・集積トランスインピーダンスアンプ ・7 GHzの有効帯域幅 ・-26.5dBmの高感度 ・C&Lバンドの動作波長 ・RS-232による状態モニタリング ■ 用途 ・広帯域RoF @ 1310nm or 1530-1610nm ・７GHｚまでのアナログリンク ・広帯域ディレイライン、信号処理 ・位相、干渉アンテナアレイ ・低ノイズ伝送システム

■ 機能ブロック図

■ 仕様

フォトディテクタとは？

型番	APR-3-M
一般仕様
フォトダイオード波長範囲	1530 nm – 1610 nm　or　1310 nm
動作帯域幅	750 MHz – 3 GHz
光入力レベル	-3 dBm max.
変換ゲイン	> 20000 V/W
ゲインリップル	±1.5 dB
ＡＰＲ応答性	1020 V/W @ 1310 nm typ. 1080 V/W @1550 nm typ. 960 V/W @ 1610 nm typ.
入力パワー	-30 dBm @ 750MHz, 16.3 dBm
S21 3dB 帯域幅	2.4 GHz min., 2.5 GHz typ.
S22特性	12 dB (130MHz – 6 GHz) 7 dB (130 MHz – 8 GHz)
光リターンロス	27 dB min.
出力カップリング	ACカップル
ＡＣトランスインピーダンス	1200 Ω @ 750 MHz, Single-end
最大出力電圧スイング	550 mV
最大オーバーロード	-5 dBm typ.
最大光入力パワー	-9 dBm ~ -10 dBm
機械的仕様
動作温度	-5 ℃ ~ +75 ℃
保管温度	-40℃ ~ +85 ℃
電源	+12 V DC
光コネクタ (→光コネクタとは)	FC/APC
RF出力コネクタ	SMAコネクタ　雌, 50 Ω
ローカルアラーム LED	入力パワー（オプション）
リモートアラーム	RS-232（標準）
サイズ	90 mm x 70 mm x 18 mm
アクセサリー	110 V – 240 V AC アダプタ & ケーブル
ハウジング	アルマイト
メーカ	Optilab

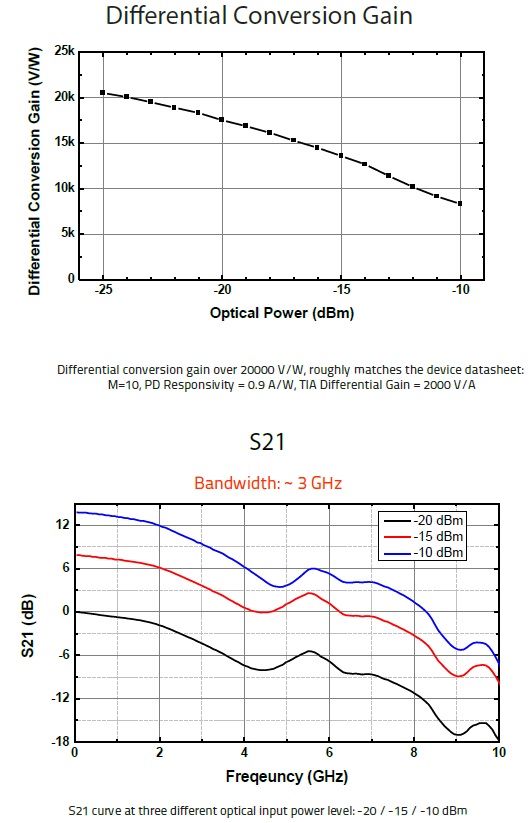

■ 寸法図 ■ 特性例
