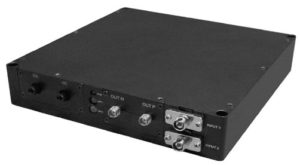

■製品名： 20GHzバランス光レシーバ (BPR-20-M)

■製品名： 20GHzバランス光レシーバ (BPR-20-M)BPR-20-Mは、20GHzバランス光レシーバモジュールです。単一５V電源で動作し、バランス光検出や43Gbit/s DQPSKレシーバなどの用途にすぐに利用できます。差動リニアトランスインピーダンス/可変ゲインアンプを備え、手動と自動の両モードでゲインコントロールできます。手動モードでは、1200 V/Aのリニア変換ゲインとなります。自動モードは、最大700 mVの差動電圧出力を一定に保持します。また、フロントエンド光復調器の閉ループ制御のためのピークディテクタ出力を備えています。バランスシグナルパス間5ps以下のトータルスキューにより優れた電気及び光位相伝搬特性を実現しています。

■ 特徴 ・ デュアル光入力、差動RF出力 ・ ACカップリングのための内蔵DCブロック ・ 理想に近いマッチング応答 ・ 高いコモンモードリジェクション比 ・ 極低スキュー ・ 自動/手動ゲインコントロールモード ・ 入力プロテクション ■ 用途 ・ 最大20 GHzのバランスリニアレシーバ ・ 20GHzアナログRFリンク ・ 43 Gbit/s DQPSKレシーバ ・ 低ノイズリニア伝送システム

■ 仕様　（データシートPDF）

型番	BPR-20-M
一般仕様
最適動作波長	1280 ~ 1620 nm
光入力レベル	-15 ~ +4 dBm
S21 3 dB 帯域幅	20 GHz typ.
フォトダイオード応答性	0.7 A/W @ 1550 nm
TIA差動ゲイン	50 ~ 5000
変換ゲイン	3000 V/W typ.
光リターンロス	30 dB typ.
光 PDL @ 1550 nm	0.5 dB max.
PDバイアス電圧	+3.3 V
出力リターンロス	10 dB @ 11GHz 7 dB @ 22.5 GHz
動作モード	MGC: 固定ゲイン　& AGC: 出力振幅調節
作動電圧スイング	1200 mV max.
カップリング	AC カップル
パルス幅	22 ps typ., 25 ps max.
スキュー	5 ps typ., 20 ps max.
機械的仕様
動作温度	0 ℃ ~ +60 ℃
保管温度	-40℃ ~ +85 ℃
動作湿度	85 % max.
電源	5 V
消費電力	500 mW typ.
ハウジングサイズ	162 mm x 112 mm x 33 mm
ファイバコネクタ (→光コネクタとは)	FC/APC or LC/APC
光ファイバ	SMF-28
RF出力コネクタ	SMA, 差動
メーカ	Optilab
