■製品名：23GHzリニアバランスフォトレシーバ (BPR-23-D)

■製品名：23GHzリニアバランスフォトレシーバ (BPR-23-D)BPR-23-Dは23GHzリニアバランスフォトレシーバです。14pin min-DILパッケージにデュアルバランスPDアレイとリニアトランスインピーダンスアンプが内蔵されています。手動ゲインコントロールモード（MGC)あるいは自動ゲインコントロールモード（AGC)のどちらでも動作できます。1500 V/Wの差動変換ゲイン、0.5 dB以下の不均衡ゲイン、1200 mVppまでの差動出力電圧の特性を有していますので、PSK,QAM信号および差動PSK信号、低雑音アナログヘテロダイン検出への利用が見込めます。

■　特徴

・　23GHzまで調節可能な帯域幅 ・　VGA集積リニアＴＩＡ ・　14Pin mini-DILパッケージ ・　差動ＲＦ出力デュアルGPPOコネクタ ・　MGC & AGCモード ■ 用途 ・　23 GHzまでのリニアレシーバ ・　23 GHz アナログRoFリンク ・　低ノイズアナログヘテロダイン検出 ・　コヒーレント光伝送システム ・　トランスポンダー & ラインカード設計

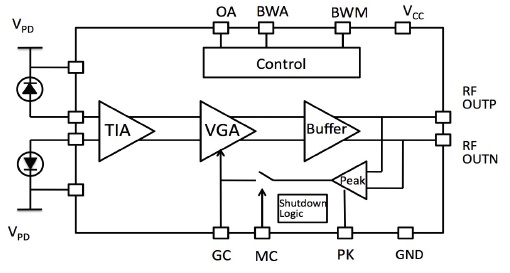

■ 機能ブロック図

■ 仕様

フォトディテクタとは？

型番	BPR-23-D
一般仕様
最適動作波長	950 ~ 1650 nm
光入力レベル	+4 dBm max.
S21 3 dB 帯域幅	23 GHz typ.
暗電流 @ 25℃, 3.3 V	5 nA typ.
変換ゲイン	1500 V/W typ., 1300 V/W min.
変換ゲイン非対称度	0.3 dB typ.
光リターンロス	30 dB typ.
光PDL @ 1550 nm	0.25 dB max.
PD逆バイアス電圧	3.3 V±0.2 V
TIA動作電圧	3.3 V±0.2 V
出力リターンロス	８ dB @ 20 GHz
差動出力電圧	1200 mVpp まで
インピーダンス	50 Ω
出力カップリング	DC（外部ACカップリングが必要です）
インパルス応答	22 ps typ.
スキュー	5 ps typ., 20 ps max.
フォトダイオード感度	0.7 A/W @ 1550 nm
等価入力雑音密度	100 pA/√Hz max.
機械的仕様
動作温度	0 ℃ ~ +75 ℃
保管温度	-40℃ ~ +85 ℃
動作湿度	85 % max.
電源電流	87 mA typ., 93 mA max.
消費電力	275 mW typ., 307 mW max.
ハウジングサイズ	18 mm x 22 mm x 8.5 mm
ファイバコネクタ (→光コネクタとは)	FC/APC or LC/APC
光ファイバ	SMF-28
パッケージタイプ	14 pin butterfly min-DIL
RFコネクタ	デュアル GPPO
最大絶対定格
PD逆バイアス電圧	4.5 V
入力光パワー	6 mA
最大電流	93 mA
連続入力電流	-1.5 mA ~ 5 mA
ESD, 入出力ピン	1000 V min.
ESD, 他の全てのピン	2000 V min.
ラッチアップ	JESD78 Class 2
湿度	85 %
メーカ	Optilab

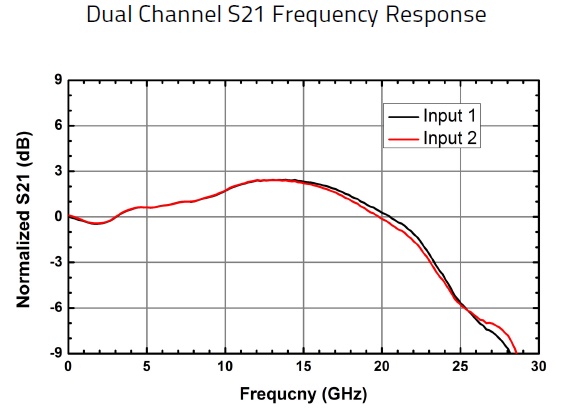

■ S21特性測定例

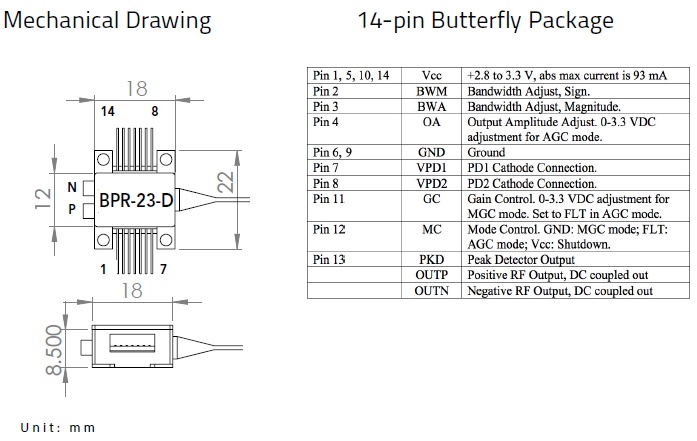

■ 寸法図とピン配置
