■製品名： 23GHzバランスフォトレシーバ(BPR-23-SQ)

■製品名： 23GHzバランスフォトレシーバ(BPR-23-SQ)BPR-23-SQは、23GHzまで帯域幅を設定可能なリニアバランスフォトレシーバです。このレシーバは宇宙で使用できるように設計、製造、試験されています。通常仕様のレシーバに比べ、BPR-23-SQは耐衝撃性と耐振動性に優れ、より広い温度範囲で使用でき、宇宙グレードのMINI-AVIMコネクタを備えた信頼性の高いレシーバです。

■特徴 ・MGC & AGCモード ・23 GHzまで調節可能な帯域幅 ・低スキュー、理想に近いマッチング応答 ・集積VGAリニアTIA ・14 pin mini-DILパッケージ ・差動RF出力用2GPPO ■ 用途 ・≤23 GHz RFoFリンク ・ラインカード ・トランスポンダ ・低ノイズアナログヘテロダイン検出 ・衛星通信 ■ 準拠 ・ECSS_Q-ST-60-5C ・ESCC(Various) ・MIL-STD-883 ・IEC 60749-29 ・MIL-PRF-38534 ・FOTP-13

■試験 ・安定化ベーキング ・熱サイクル ・一定加速 ・PIND(微粒子衝撃音検出） ・バーンイン（温度、電圧負荷） ・電気-光測定 ・ラジオグラフィー ・ファイン、グロスリーク ・SAM ・SEM ・結合引張り ・ダイせん断強度 ・振動 ・寿命 ・湿度 ・ESD(HBM) ・温度ステップ応力 ・プロトン変位損傷

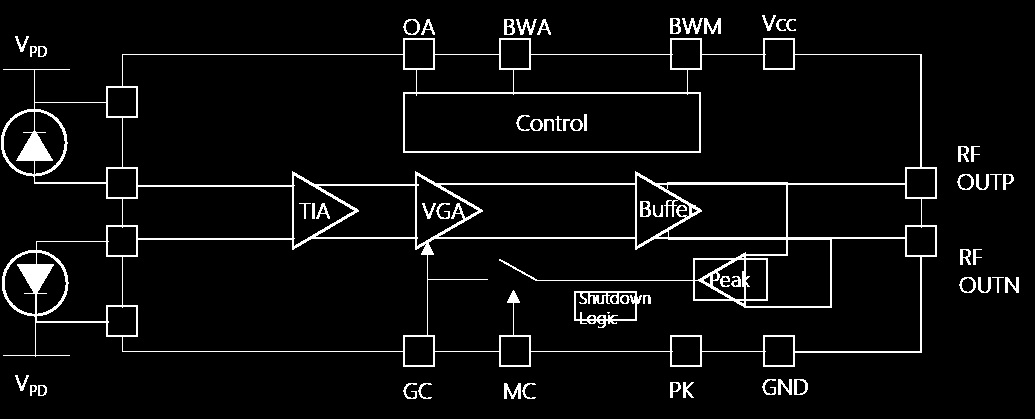

■ 機能ブロック図

■ 仕様（データシートPDF)

型番	BPR-23-SQ
一般仕様
最適動作波長	950 ~ 1650 nm
光入力レベル	+4 dBm
S21 3 dB 帯域幅	23 GHz typ.
暗電流 @ 25℃, 3.3 V	5 nA typ.
変換ゲイン	1500 V/W typ., 1300 V/W min.
変換ゲイン不均衡	0.3 dB typ.
光リターンロス	30 dB typ.
光 PDL @ 1550 nm	0.25 dB max.
PD逆バイアス電圧	3.3 V±0.2 V
TIA供給電圧	3.3 V±0.2 V
出力リターンロス	8 dB @ 20 GHz
差動出力電圧	1200 mVppまで
インピーダンス	50 Ω
動作モード	MGC: 固定ゲイン　& AGC: 出力振幅調節
出力カップリング	DC (外部ACカップリングが必要です）
インパルス応答	22 ps typ.
スキュー	5 ps typ., 20 ps max.
ノイズ等価電力密度	70 pW/√Hz max.
機械的仕様
動作温度	-15 ℃ ~ +75 ℃
保管温度	-40℃ ~ +85 ℃
動作湿度	85 % max.
電源電流	77 mA typ., 93 mA max.
ハウジングサイズ	18 mm x 22 mm x 8.5 mm
ファイバコネクタ (→光コネクタとは)	ダイアモンド MINI-AVIM
光ファイバ	SMF-28
パッケージタイプ	14 pin butterfly min-DIL
RFコネクタ	デュアル GPPO
最大絶対定格
PD逆バイアス電圧	4.5 V
入力光パワー	6 mW
最大電流	93 mA
連続入力電流	-1.5 mA ~ 5 mA
ESD, 入出力ピン	1000 V min.
ESD, 他の全てのピン	2000 V min.
ラッチアップ	JESD78 Class 2
湿度	85 %
メーカ	Optilab
