■製品名： 23 GHzリニアバランスフォトレシーバ(BPR-23-ST)

■製品名： 23 GHzリニアバランスフォトレシーバ(BPR-23-ST)BPR-23-STは、23GHzまで帯域幅を設定可能なリニアバランスフォトレシーバです。14-pin mini-DILパッケージにデュアルバランスPDとリニアTIAが装填され、手動ゲインコントロール（MGC)と自動ゲインコントロール（AGC)のどちらでも動作できます。1500V/Wの差動変換ゲイン、0.5dB以下の不均衡応答、1200mVppの差動出力スイングが特徴で、48Gb/s DQPSKや低ノイズアナログヘテロダイン検出に理想的なレシーバです。優れた電気的、光学的位相伝搬によりバランス信号パス間5ps以下の低トータルスキューを実現しています。このレシーバは宇宙使用の標準規格MIL-STD-883とESC22900に準拠しています。

■特徴 ・23 GHzまで調節可能な帯域幅 ・低スキュー、理想に近いマッチング応答 ・集積VGAリニアTIA ・14 pin mini-DILパッケージ ・差動RF出力用デュアルGPPO ・MGC & AGCモード ■ 用途 ・≤23 GHz バランスリニアレシーバ ・低ノイズアナログヘテロダイン検出 ・48 Gb/s DQPSKシステム ・トランスポンダ & ラインカード ・23 GHz アナログRoFリンク ■ 準拠 ・ESCC 22900 ・MIL-STD-883

■試験 ・熱サイクル ・ランダム振動 ・電気-光測定 ・ラジオグラフィー検査 ・ファインリークシール ・グロスリークシール ・累積放射線量効果 ・プロトン変位損傷

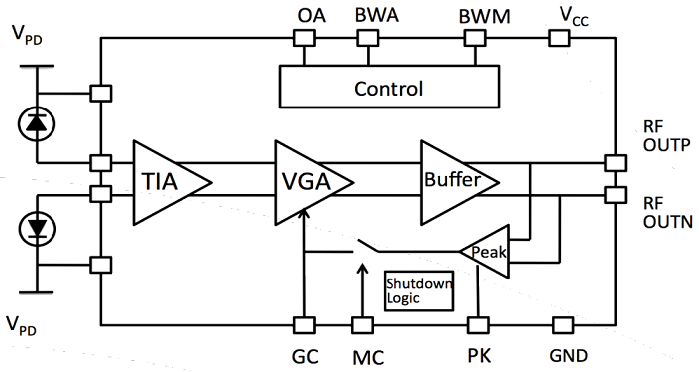

■ 機能ブロック図



■ 仕様（データシートPDF)

型番	BPR-23-ST
一般仕様
最適動作波長	950 ~ 1650 nm
光入力レベル	+4 dBm
S21 3 dB 帯域幅	23 GHz typ.
暗電流 @ 25℃, 3.3 V	5 nA typ.
変換ゲイン	1500 V/W typ., 1300 V/W min.
変換ゲイン不均衡	0.3 dB typ.
光リターンロス	30 dB typ.
光 PDL @ 1550 nm	0.25 dB max.
PD逆バイアス電圧	3.3 V±0.2 V
TIA供給電圧	3.3 V±0.2 V
出力リターンロス	8 dB @ 20 GHz
差動出力電圧	1200 mVppまで
インピーダンス	50 Ω
出力カップリング	DC (外部ACカップリングが必要です）
インパルス応答	22 ps typ.
スキュー	5 ps typ., 20 ps max.
ノイズ等価電力密度	100 pW/√Hz max.
機械的仕様
動作温度	0 ℃ ~ +75 ℃
保管温度	-40℃ ~ +85 ℃
動作湿度	85 % max.
電源電流	87 mA typ., 93 mA max.
ハウジングサイズ	18 mm x 22 mm x 8.5 mm
ファイバコネクタ (→光コネクタとは)	FC/APC or LC/APC
光ファイバ	SMF-28
パッケージタイプ	14 pin butterfly min-DIL
RFコネクタ	デュアル GPPO
最大絶対定格
PD逆バイアス電圧	4.5 V
入力光パワー	6 mW
最大電流	93 mA
連続入力電流	-1.5 mA ~ 5 mA
ESD, 入出力ピン	1000 V min.
ESD, 他の全てのピン	2000 V min.
ラッチアップ	JESD78 Class 2
湿度	85 %
メーカ	Optilab
