■製品名：Cバンド光アンプ
■製品名：Cバンド光アンプ
 |
光アンプ：AMP- FL801x-CBシリーズは、1530 ~ 1565nmのCバンド波長帯に対応した光ファイバアンプ（光増幅器）です。高速データ信号、映像信号、 フェムト秒パルス増幅をはじめとする幅広い用途にお使いいただくことができます。また、WDM信号増幅用のAMP-FL801x-CB-Wシリーズの製品 は、1525 ~ 1570nmの広い帯域にわたって優れた利得平坦性をもつCバンド光アンプです。最大出力、 入出力ファイバ、制御方法、外観形状などのカスタマイズも可能です。 |

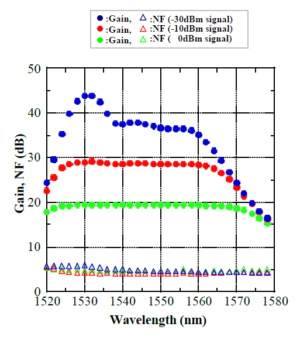

■ 増幅特性例
 |
 |
| AMP-FL8011-CB-22 |
AMP-FL8013-CB-19 |
| 型番 |
AMP-FL8011-CB-xx (-W) |
AMP-FL8013-CB-xx (-W) |
| -22-W |
-22 |
-19 |
-16 |
-19-W |
-19 |
-16 |
-13 |
| 用途 |
ブースターアンプ・インラインアンプ |
プリアンプ・インラインアンプ |
| 信号波長 |
1530 ~ 1560
nm (DWDM) |
1530 ~ 1560 nm |
1530 ~ 1560
nm (DWDM) |
1530 ~ 1560 nm |
| 最大出力*1 |
>+22 dBm
( >160 mW) |
>+22 dBm
( >160 mW) |
>+19 dBm
( >80 mW) |
>+16 dBm
( >40 mW) |
>+19 dBm
( >80 mW) |
>+19 dBm
( >80 mW) |
>+16 dBm
( >40 mW) |
>+13 dBm
( >20 mW) |
| 利得*2 |
>35 dB |
>40 dB |
>35 dB |
>30 dB |
> 30 dB |
>35 dB |
>30 dB |
>25 dB |
| 雑音指数*2 |
<6 dB |
<5 dB |
| アンプ制御 |
ACC , ALC |
| モニター |
光出力パワー、 ポンプLD電流、ポンプLD温度、 筐体温度 |
| 安全機能 |
リモートシャットダウンインターロック*3 |
| 遠隔制御 |
RS232C / IEEE488.1(GP-IB) |
| 入出力ﾌｧｲﾊﾞ |
SMF |
| 光コネクタ
(→光コネクタとは)
|
FC/PC |
| 動作温度 |
0 ~ 40℃ |
| 保管温度 |
-10 ~ 60℃ |
| 外形寸法(突起部含まず) |
88 (H)×260 (W)×350 (D) mm
|
| 消費電力 |
<30 W |
| 重量 |
7 Kg |
5 Kg |
7 Kg |
| 電源 |
AC100 – 240 V (50/60 Hz) |
| メーカ |
ファイバーラボ |
*1 Input Power: >0 dBm @1550 nm
*2 Input Power: -30 dBm @1550 nm
*3 オプション機能
※入出力光アイソレータ内蔵
●製品改良のため、仕様等を予告無く変更する場合があります。
●上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
