■製品名：４波長-1心片方向通信用-ＣＷＤＭ光アンプ

ファイバーラボ株式会社 > 製品一覧 > 光通信機器 > ■製品名：４波長-1心片方向通信用-ＣＷＤＭ光アンプ

■製品名：４波長-1心片方向通信用-ＣＷＤＭ光アンプ FiberLabs Inc.

光アンプ：AMP-FL5701-X4シリーズは、1531, 1551, 1571,1591nm の４波長のCWDM信号を一括して増幅できるCWDM光アンプです。CWDMトランスミッタの直後に設置しブースターアンプとして使用するするAMP-FL5701-B4と、インラインアンプとして使用するAMP-5701-I4がございます。これらの光増幅器を利用することによりCWDMシステムの伝送距離を簡単に伸ばすことができます。本光アンプはSNMP(オプション)に対応していますのでイーサネットのネットワーク上で遠隔監視・統合管理できます

■　特徴・CWDM 4波長の信号を一括増幅・優れた利得平坦性・ブースタアンプ＆インラインアンプ・優れたコストパフォーマンス・アラーム機能付き

■応用・CWDMネットワーク

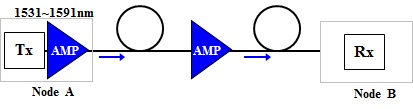

４波長CWDM光アンプを使った長距離CWDM伝送

■仕様

CWDMとは？

光ファイバアンプとは？

型番	AMP-FL5701-B4	AMP-FL5701-I4
アンプタイプ	ブースターアンプ	インラインアンプ
信号波長	1531nm, 1551nm, 1571nm, 1591nm (CWDM 4波長）
入力信号パワー	0 ~ +2 dBm/ch	-20 ~ -16dBm/ch
出力信号パワー	> +10 dBm/ch^1 > +8 dBm/ch^2	> 0dBm/ch^*3
ゲイン	>10dB ^*1	> 20dB/ch^4 > 17dB/ch^5
アラーム	・電流アラーム：ポンプＬＤ電流20%増加時・出力アラーム：<+7dBm (トータルパワー）・無入力アラーム：<-10dBm (トータルパワー）	・電流アラーム：ポンプＬＤ電流20%増加時・出力アラーム：<0 dBm (トータルパワー）・無入力アラーム：<-30dBm (トータルパワー）
アンプ制御方式	ACC
安全機能	信号無入力時インターロック^*6
入出力ファイバ	SMF
光コネクタ (→光コネクタとは)	SC/PC
動作温度	0 ~ 40℃
保管温度	-10 ~ 60℃
サイズ^*7	1U: 43mm(H) x 440mm(W) x 403mm(D)
消費電力	<40W
重量	7 Kg
電源	AC100 ~ 240V (50/60Hz) 単一

*1:中心波長(xxx1nm), 0dBm/ch入力 *2:中心波長±6.5nm, 0 ~ +2dBm/ch入力 *3:中心波長(xxx1nm), -18dBm/ch入力 *4:中心波長+5/-0nm, -20 ~ -16dBm/ch入力 *5:中心波長±6.5nm, -20 ~ -16dBm/ch入力 *6:入力アラーム発報時、アンプ出力停止。自動復帰。解除スイッチ装備。 *7:突起部を含まず

■オプション

オプションNo.	内容	オプションNo.	内容
011	FC/PCコネクタ	023	DC-48V ホットスワップ電源
012	FC/APCコネクタ	029	その他カスタム電源
014	SC/APCコネクタ	–	–
019	その他コネクタ	092	イーサネットインターフェイス
		093	出力端反射検出インターロック
		–	–
		151	フロントパネルモニタ&コントロール

・製品改良のため、仕様等を予告無く変更する場合があります。・上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
