■製品名：８波長-1心片方向通信用 – ＣＷＤＭ光アンプ
■製品名：８波長-1心片方向通信用 – ＣＷＤＭ光アンプ
光アンプ：AMP-FL5701-X8シリーズは、1470 – 1610nmの8波長のCWDM信号を一括して増幅できるCWDM光アンプです。CWDMトランスミッタの直後に設置しブースターアンプとして使用するするAMP-FL5701-B8と、インラインアンプとして使用するAMP-5701-I8がございます。これらの光アンプを利用することによりCWDMシステムの伝送距離を簡単に伸ばすことができます。
本光増幅器はSNMP(オプション)に対応していますのでイーサネットのネットワーク上で遠隔監視・統合管理できます。
■ 特徴
・CWDM 8波長の信号を一括増幅
・優れた利得平坦性
・ブースタアンプ＆インラインアンプ
・優れたコストパフォーマンス
・アラーム機能付き |
 1U筐体
8波長の筐体は1Uを2つ重ねた2U筐体になります |
■応用
・CWDMネットワーク

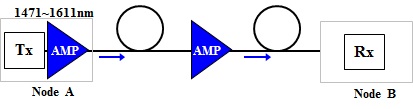

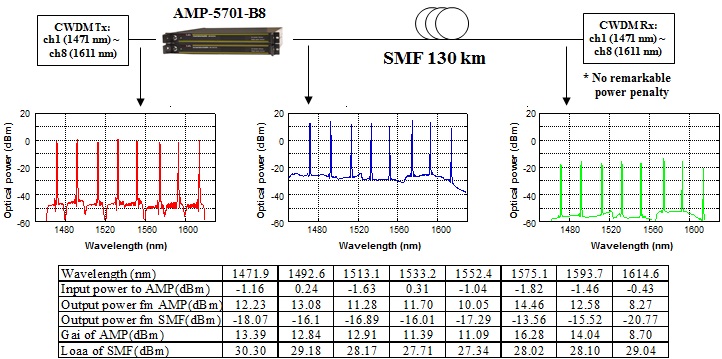

8波長CWDM光アンプを使った長距離CWDM伝送
| 型番 |
AMP-FL5701-B8 |
AMP-FL5701-I8 |
| アンプタイプ |
ブースターアンプ |
インラインアンプ |
| 信号波長 |
1471, 1491, 1511, 1531, 1551, 1571, 1591, 1611 nm |
| 最適入力信号パワー |
0 ~ +2 dBm/ch |
-20 ~ -16dBm/ch |
| 出力信号パワー |
> +10 dBm/ch*1
> +8 dBm/ch*2 |
> 0dBm/ch*3 |
| ゲイン |
>10dB*1 |
> 20dB/ch*4
> 17dB/ch*5 |
| アラーム |
・電流アラーム：ポンプＬＤ電流20%増加時
・出力アラーム：<+7dBm (トータルパワー）
・無入力アラーム：<-10dBm (トータルパワー） |
・電流アラーム：ポンプＬＤ電流20%増加時
・出力アラーム：<0 dBm (トータルパワー）
・無入力アラーム：<-30dBm (トータルパワー） |
| 制御モード |
ACC |
| 安全機能 |
信号無入力時インターロック*6 |
| 入出力ファイバ |
SMF |
| 光コネクタ
(→光コネクタとは)
|
SC/PC |
| 動作温度 |
0 ~ 40℃ |
| 保管温度 |
-10 ~ 60℃ |
| サイズ*7 |
2U: 87mm(H) x 440mm(W) x 403mm(D) |
| 消費電力 |
<80W |
| 重量 |
12 Kg |
| 電源 |
AC100 ~ 240V (50/60Hz) 単一 |
*1:中心波長(xxx1nm), 0dBm/ch入力
*2:中心波長±6.5nm, 0 ~ +2dBm/ch入力
*3:中心波長(xxx1nm), -18dBm/ch入力
*4:中心波長+5/-0nm, -20 ~ -16dBm/ch入力
*5:中心波長±6.5nm, -20 ~ -16dBm/ch入力
*6:入力アラーム発報時、アンプ出力停止。自動復帰。解除スイッチ装備。
*7:突起部を含まず
■オプション
| オプションNo. |
内容 |
オプションNo. |
内容 |
| 011 |
FC/PCコネクタ |
023 |
DC-48V ホットスワップ電源 |
| 012 |
FC/APCコネクタ |
029 |
その他カスタム電源 |
| 014 |
SC/APCコネクタ |
– |
– |
| 019 |
その他コネクタ |
092 |
イーサネットインターフェイス |
|
|
093 |
出力端反射検出インターロック |
|
|
– |
– |
|
|
151 |
フロントパネルモニタ&コントロール |
・製品改良のため、仕様等を予告無く変更する場合があります。
・上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
