■製品名：４x４波長-１心双方向通信用 – CWDM光アンプ

ファイバーラボ株式会社 > 製品一覧 > 光通信機器 > ■製品名：４x４波長-１心双方向通信用 – CWDM光アンプ

■製品名：４x４波長-１心双方向通信用 – CWDM光アンプ FiberLabs Inc.

光アンプ：AMP-FL5711-B4Xシリーズは、1心双方向通信用CWDMブースタ光アンプAMP-FL5711-B4S/AMP-FL5711-B4Lにより、1471 – 1611nmのCWDM８波長を４波長ずつに分けて1心双方向伝送するCWDM光アンプです。CWDMトランスミッタの直後に設置して送信信号を増幅することによりCWDM 1心双方向通信システムの伝送距離を簡単に伸ばすことができます。本光増幅器はSNMP(オプション)に対応していますのでイーサネットのネットワーク上で遠隔監視・統合管理できます。

■　特徴

・1心双方向通信用・優れた利得平坦性・ブースタアンプ・優れたコストパフォーマンス・アラーム機能付き

■応用

・CWDMネットワーク

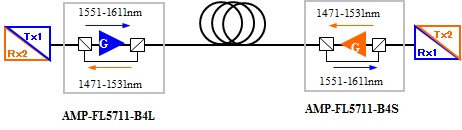

■1心双方向CWDM伝送

cwdm-5

1471,1491,1511,1531nm / 1551, 1571, 1591, 1611nmを使った1心双方向伝送（他の波長組合せも可能です）

■仕様

CWDMとは？

光ファイバアンプとは？

型番		AMP-FL5711-B4S	AMP-FL5711-B4L
アンプタイプ		ブースターアンプ
送信側信号	波長	1471,1491,1511,1531nm	1551,1571,1591,1611nm
	最適入力パワー	0 ~ +2 dBm/ch
	出力パワー	> +10 dBm/ch ^1 > +8 dBm/ch ^2
	ゲイン	>10dB ^*1
受信側信号	波長	1551,1571,1591,1611nm	1471,1491,1511,1531nm
	挿入損失	< 1.5 dB (典型値: 1 dB) @中心波長 +/-6.5nm
アラーム		・電流アラーム：ポンプＬＤ電流20%増加時・出力アラーム：<+7dBm (トータルパワー）・入力アラーム：<-10dBm (トータルパワー）
制御モード		ACC
安全機能		信号無入力時インターロック^*3
入出力ファイバ		SMF
光コネクタ (→光コネクタとは)		SC/PC
動作温度		0 ~ 40℃
保管温度		-10 ~ 60℃
サイズ^*4		1U: 43mm(H) x 440mm(W) x 403mm(D)
消費電力		<40W
重量		7 Kg
電源		AC100 ~ 240V (50/60Hz) /1系統

*1:中心波長(xxx1nm), 0dBm/ch入力 *2:中心波長±6.5nm, 0 ~ +2dBm/ch入力 *3:アラーム閾値でアンプ出力停止。自動復帰。解除キー装備。 *4:突起部を含まず

■オプション

オプションNo.	内容	オプションNo.	内容
011	FC/PCコネクタ	023	DC-48V ホットスワップ電源
012	FC/APCコネクタ	029	その他カスタム電源
014	SC/APCコネクタ	–	–
019	その他コネクタ	092	イーサネットインターフェイス
		093	出力端反射検出インターロック

		151	フロントパネルモニタ&コントロール

・製品改良のため、仕様等を予告無く変更する場合があります。・上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
