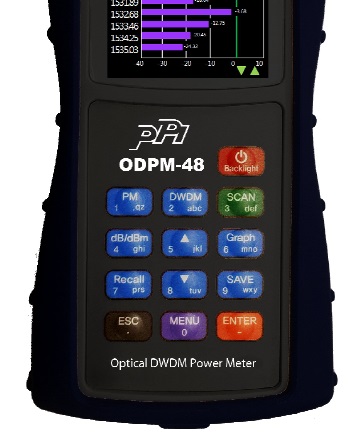

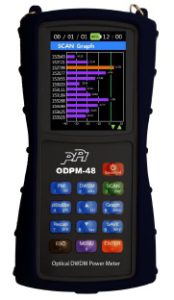

■製品名：DWDM光パワーメータ ODPM-48

■製品名：DWDM光パワーメータ ODPM-48DWDM光パワーメータ：ODPM-48は、48チャネルのDWDM波長のパワーを一度に測定できます。ハンディタイプ、低消費電力の使い易い光通信フィールド試験器です。

■  特徴 ・PLCデバイス ・DWDM-48チャンネルを一度に自動測定 ・簡単、迅速測定 ・低消費電力 ・見やすいカラーグラフ表示 ・300データを蓄積、読み出し ・ソフトウエアによるデータ管理 ・自動電源OFF

■ 仕様

➡DWDMとは？

型番	–	ODPM-48
チャネル帯域幅	nm	0.4
チャネル数	Ch.	48
チャネル周波数	THz	196.4 ~ 191.7 (1526.43 ~ 1563.86 nm)
チャネル間隔	GHz	100, 200
測定スピード	秒	3 (全 48 Ch.)
測定範囲	dBm	+10 ~ -40
測定精度	dB	±1.0 @ -30 dBm
ディスプレイ分解能	dB	0.01
光コネクタ (→光コネクタとは)	–	SC/PC (FC, ST, SC, LC アダプタ）
バッテリー	–	Li-ポリマー、 1800 mAh/3.7 V
バッテリー駆動時間	分	420（フルチャージ）
ディスプレイ	–	2.8″TFT-LCD, 16 bit Color, 240 x 320
動作温度	℃	-20 ~ +55
重量	g	300
サイズ	mm	154.9 x 77.9 x 33.5
メーカ	–	PPI Inc.

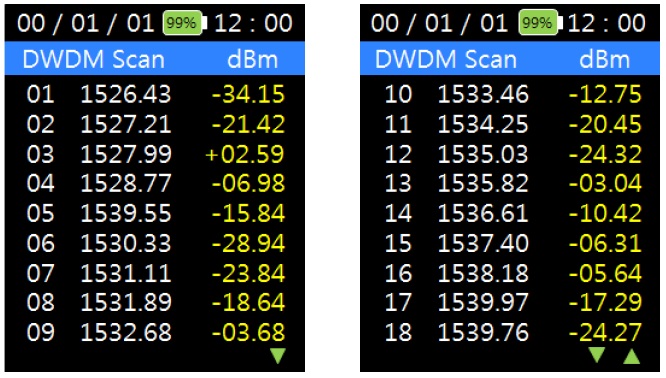

■ ディスプレイの表示例

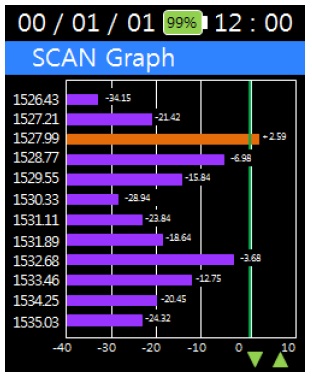

スキャンボタン を押すと光源のスキャンが始まり測定値が表示されます。 スキャンの後、Graphボタン を押すと下のようなグラフが表示されます。 もう一度押すとデータ表示に戻ります。
