■製品名：ゲインブロックオプション 　　　型番： 評価ボード-Ⅱ

■製品名：ゲインブロックオプション 　　　型番： 評価ボード-Ⅱ

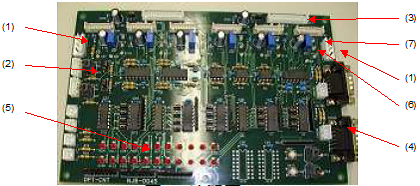

１．ボード外観

2. 最大定格

動作温度	0 ~ 70 ℃
保管温度	-40 ~ 85 ℃
動作湿度	20 ~ 85 %RH
電圧	DC 6 V
メーカ	ファイバーラボ(株）

3. 機能

項目	No	機能
電源	(1)	DC5 V
ON/OFF スイッチ	(2)	励起 LDのON/OFF
ゲインブロック接続ポート	(3)	ゲインブロックとの30pinケーブル接続ポート*1
RS-232 ポート	(4)	PC接続ポート. (D-sub 9) PCとの接続にはストレートケーブルをご使用ください
アラーム LED	(5)	無入力, 無出力, LD 温度エラー,　LD 電流エラー
調整ボリューム*2	(6)	励起 LD電流調整用ロータリーボリューム
モニターポート*3	(7)	入出力アナログモニター用ポート
サイズ*4		200 x 130 mm, ボードは6本の支柱で支持されています

*1: 30 pin ケーブル1本が付属しています　*2: アナログモニタオプション選択時のみ正常動作 *3: アナログモニタオプション選択時のみ正常動作　*4: 突起部を含みません

4. 適用モデル

P/N: AMP-GB9620-Ox-yy, GB-FMSA011-Cx-yy, etc.

●製品改良のため、仕様等を予告無く変更する場合があります。 ●上記仕様に関わらず、ご要望のスペックへのカスタマイズにもお応えしております。お気軽にご相談ください。
