■製品名：デュアルファイバ光ミニノード (iTRVR-D) Optilab

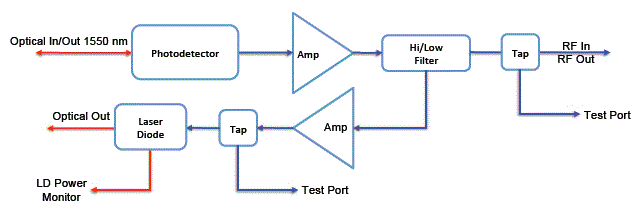

光ミニノード：iTRVR-Dは、HFCネットワークにおけるディープファイバ用に作られた２ファイバポート光ミニノードです。フォワードパス-レシーバ、リターンパス-トランスミッタの標準的な構成で、従来のHFC光ノードと同等な帯域幅のHDビデオ信号とQAMデータを低コストで伝送できます。 ■　用途・HFC ・RFoG ・PON ・Deep Fiber ■ 機能ブロック図

■ 仕様

型番	iTRVR-D
光仕様 – フォワードパス（レシーバ）
レシーバ波長範囲	1530 ~ 1600 nm
入力光パワーレベル	+3 ~ -6 dBm
RF出力レベル	25 dBmV typ.
CN比	50+ dB typ. @ 0 dBm 入力
CSO	-63 dBc max.
CTB	-63 dBc max.
フォワードパス周波数範囲	54 ~ 870 MHz, 1GHz　利用可
光仕様 – リターンパス（トランスミッタ）
トランスミッタ波長	1310 nm ± 20 nm
出力光レベル	+3 ~ -3 dBm typ.
RF 入力オンパワーレベル	25 dBmV typ.
バーストモードスイッチオン時間	1.0 μs max.
MER of QAM64	34 dBm min. at 20 MHz
リターンパス周波数範囲	5 MHz – 42 MHz
一般的仕様
周波数範囲平坦性	±0.5 dB
光リターンロス	45 dB min.
RF インピーダンス	75 Ω
RF リターンロス	16 dB min.
機械的仕様
光コネクタ	SC/APC
温度範囲	-20 ~ +65 ℃
電源	12 – 15 VDC, 80 – 240 V, 43 – 63 Hz AC (ACアダプタ）
消費電力	5 W max.
サイズ	4.6″(W) x 5 “(L) x 1.3″(H)
制御/モニタ	電圧モニタ: 光レベル 1V/mW
ディスプレイ	3 LED; 光入出力、電源
メーカ	Optilab
