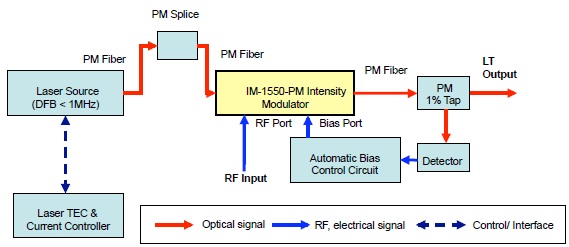

光変調器：IM-1550-20-PMは、入出力ポートが共に偏波保持(PM)ファイバの超長距離伝送向けゼロチャープ設計のLN強度変調器です。C, Lバンドをカバーし、DWDMの全チャネルで利用できます。広いE/O帯域幅、優れた直線性を有しており、20Gb/sデジタル伝送の他、20GHzのアナログ伝送にも利用できます。また、PM光システム、モードロックレーザ、マイクロ波光リンクなどへの応用も可能です。低電圧駆動で多くの変調器ドライバを使用でき、分離バイアスポートですので最適伝達関数ポイントで変調できます。ハーメチックパッケージ、テルコーディアTM GR-468-CORE適合の高信頼、高性能製品です。 ■ 特徴
IM-1550-20-PM
| ■ 仕様 | LN変調器の原理 |
| 型番 | IM-1550-20-PM |
|
技術仕様 |
|
|
入射光パワー |
70 mW typ., 100 mW max. |
|
動作波長 |
1525 ~ 1605 nm |
| < 0.2 (ゼロチャープデザイン） | |
| 4 dB typ., 4.5 dB max. | |
|
消光比 |
≧30 dB typ. @ DC |
| ≦- 45 dB max. | |
|

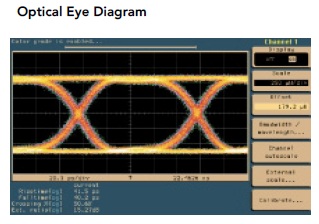

PRBS駆動電圧 |
5.0 Vpp typ. @ 1 GHz |
|

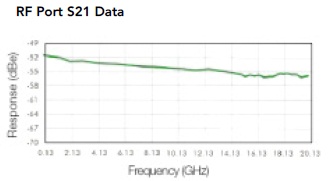

S21帯域幅（RFポート） |
15 GHz min., 17 GHz typ. |
|

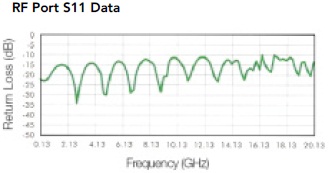

S11リターンロス（RFポート） |
≦-13 dB min. 9 GHzまで |
|
Vπ（RFポート） |
≦6.5V @ 10 GHz |
|
RF入力パワー |
26 dBm |
|
インピーダンス（RFポート） |
50 Ω typ. |
|
S21帯域幅（バイアスポート） |
200 MHz min. |
|
Vπ（バイアスポート） |
≦10 V @ DC |
|
インピーダンス（バイアスポート） |
100 kΩ min. |
|
機械的仕様 |
|
|
動作温度 |
-30 ~ +65 ℃ |
|
保管温度 |
-60 ~ +90 ℃ |
|
動作湿度 |
0 ~ 90 % 相対湿度 |
|
入射ファイバタイプ |
PANDAファイバ |
|
出射ファイバタイプ |
PANDAファイバ |
|
入射コネクタ
(→光コネクタとは)
|
PM FC/APC, PM FC/UPC |
|
出射コネクタ |
FC/APC, FC/UPC |
|
材料 |
LiNbO3 |
|
結晶方位 |
X-cut, Y-propagating |
|
導波路タイプ |
Ti 拡散導波路 |
|
バイアスポートコネクタ |
2 Pins |
|
RFポートコネクタ |
Anritsu K |
|
ファイバ保護 |
900μm チューブ |
|

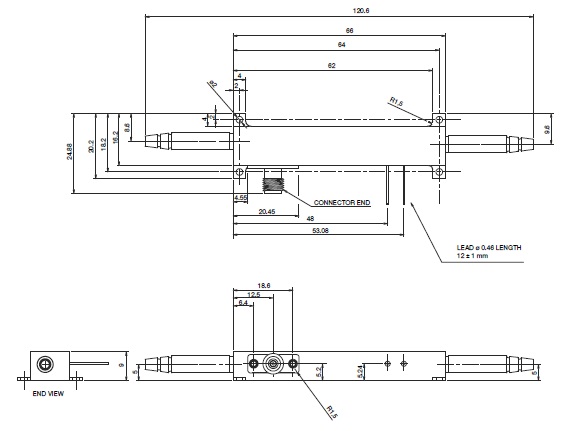

サイズ |
66 mm x 22 mm x 9 mm |
|
メーカ |
Optilab |
