■製品名：1550 nm, 20 GHz 光強度変調器 (IM-1550-20-TQ) Optilab

光変調器：IM-1550-20-TQは、20 Gb/sのTDM やWDM伝送、あるいは20 GHzの衛星リンク、アンテナリモーティング、RoFなどに利用できる強度変調器です。バイアス安定化LN変調器ですので1530nm – 1610nmの波長帯で長期間安定に動作します。また、-55℃ ~+80℃の広い温度範囲で動作するのが特徴です。入力ポートはPMファイバ、出力ポートはSMファイバになっています。

■　特徴

・-55℃～+80℃の広い動作温度範囲・優れた安定性・1530 – 1610 nmの波長帯

■　用途

・20　Gb/s TDM & WDM伝送・20 GHz アナログ伝送

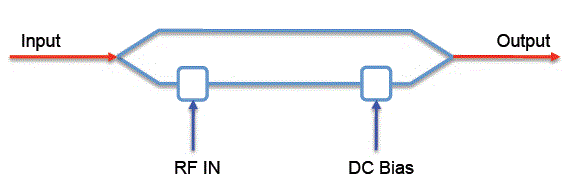

■　機能ブロック図

■ 仕様　（データシートPDF）

LN変調器の原理

型番	IM-1550-20-TQ
一般仕様
入射光パワー	100 mW max.
動作波長	1530 ~ 1610 nm
チャープ値	< ±0.2（ゼロチャープデザイン）
挿入損失	5 dB max.
消光比	25 dB min.
光リターンロス	45 dB min.
PRBS 駆動電圧	6.0 Vpp typ.
S21帯域幅	20 GHz
S11リターンロス	≦10 dB @ 10 GHz
Vπ（RFポート）	5.7 V typ. @ DC
RF入力パワー	27 dBm max.
インピーダンス（RFポート）	50 Ω typ.
S21帯域幅（バイアスポート）	500 MHz typ.
Vπ（バイアスポート）	10 V @ DC
インピーダンス（バイアスポート）	> 1 MΩ
アナログリンク特性
IIP3 @ 7GHz	32 dBm typ.
1 dB Compression Point @ 10 GHz	16 dBm typ.
機械的仕様
動作温度	-55 ~ +80 ℃
保管温度	-60 ~ +85 ℃
動作湿度	0 ~ 90 % 相対湿度
入力ファイバタイプ	PANDA-PM
出力ファイバタイプ	SMF-28
入力コネクタ　(→光コネクタとは)	PM FC/APC, PM FC/UPC
出力コネクタ	FC/APC, FC/UPC
材料	LiNbO3
結晶方位	X-cut, Y-propagating
RFポートコネクタ	K-タイプ（SMAとコンパチブル）
バイアスポートコネクタ	Pin
ケーブル化	900μm チューブ
サイズ	3.783″ x 0.981″ x 0.640″
メーカ	Optilab
