■製品名：20GHzバイアス制御付光変調器ボード (LMC-20)

■製品名：20GHzバイアス制御付光変調器ボード (LMC-20)LMC-20はDC – 20GHzのアナログフォトニクス用途に特化した光変調器ボードです。18 GHzの 光強度変調器と４つの異なるモードで動作する自動バイアス制御ボード(ABCボード)を内蔵しています。チューナブルレーザ、狭線幅レーザなどの偏波保持光源出力に対応した変調が可能で、各種の用途のための装置への組み込みに適しています。

■ 特徴 ・20 GHz光変調器 ・1520nm ~ 1610nmの波長範囲 ・自動バイアス制御4モード動作内蔵 ・各種のカスタマイズ可能    －低電圧駆動    －偏波保持(PM)出力    －高消光比(>30 dB)    －広温度特性（-55 ~ +75℃） ■ 用途 ・アナログフォトニクス ・20GHz RFoF伝送 ・RF/IF信号分配 ・衛星通信 ・23 Gb/s光通信 ・サブナノ秒パルス発生
	LMC-20外観

 ■ 機能ブロック図

■ 仕様（データシートPDF)

LN変調器の原理

型番	LMC-20
一般仕様
動作波長	1520 nm ~ 1610 nm
レーザ	お手持ちのレーザ
光入力レベル	50 mW max.
RFリターンロス	> 10 dB @ ≦ 10 GHz
インピーダンス	50 Ω
動作周波数範囲	10 MHz ~ 25 GHz
入力RF電圧	25 dBm max.
光出力レベル	≧ 6.5 dBm （±Qモード）
S21帯域幅	15 GHz typ.
変調バイアスモード	４自動バイアス制御モード（ソフトウエアで選択）
消光比	≧ 20 dB, 25 dB typ. ; >30 dB (HE バージョン）
変調電圧 Vpi	7 V typ. @ 10 GHz
機械的仕様
動作温度（標準）	-30 ~ +60 ℃
動作温度（TQ バージョン)	-55 ~ +75 ℃
保管温度	-60~ +90 ℃
電源	±5 V DC, 2 A max または 100 ~ 240 VAC
光コネクタ (→光コネクタとは)	FC/APC
ファイバタイプ	PANDAファイバ入力, SMF-28出力; PANDAファイバ入出力（PMバージョン）
RF入力コネクタ	K コネクタ メス
電源コネクタ	４-pin Molex
リモートコントロール	USB 2.0　（含むソフトウエア）
アラーム	LED バイアスモード状態
サイズ	241 mm x 152 mm x 41 mm
メーカ	Optilab

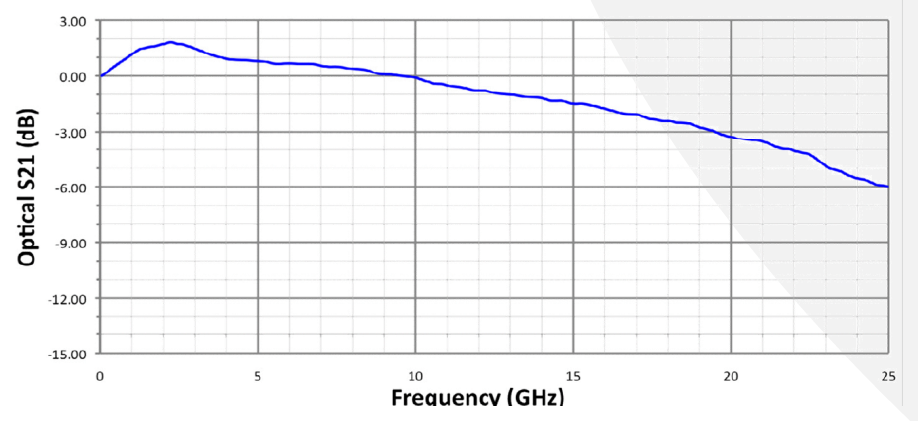

■ S₂₁周波数特性

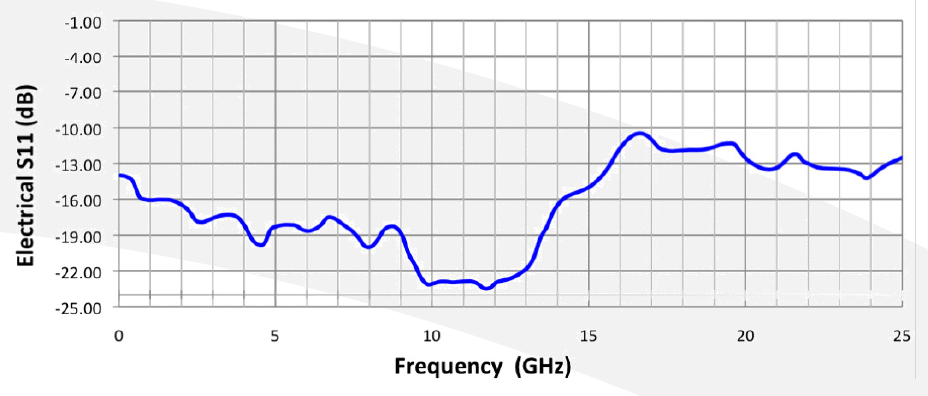

■ S₁₁周波数特性

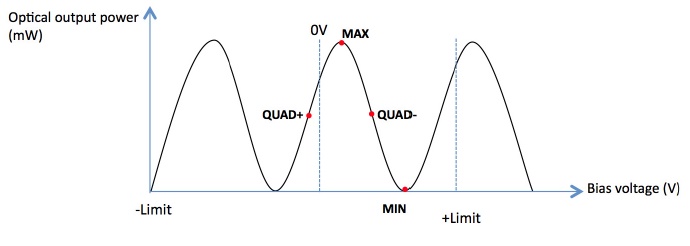

■ バイアス制御モード
