■製品名：12GHz ドライバ付光変調器 (LMD-CL-12-R)

■製品名：12GHz ドライバ付光変調器 (LMD-CL-12-R)ドライバ付光変調器：LMD-CL-12-RはLN変調器と変調器ドライバから構成されていますのでお手持ちのDFBレーザ、ファイバレーザ、波長可変レーザなどの変調に便利にご利用いただけます。変調可能な波長帯は1520nm – 1610nmのCLバンドで、帯域幅は12GHzです。自動バイアス制御ボードを内蔵していますので長期間安定動作します。フロントパネルやLabviewソフトウエアで４種類のバイアスモードの選択やRFゲイン調節が可能です。Optilab社のフォトレシーバと組み合わせて高性能な12GHz RoFリンクを構成することもできます。

■特徴 ・12 GHzアナログ3 dB帯域幅 ・15 Gb/sデジタル伝送 ・変調器ドライバ付き ・アナログ, NRZ, RZ, BPSK用自動バイアスモード ・PM入力外部レーザの利用可 ・オプションでカスタマイズ 　　-PM出力ファイバ 　　-高消光比 　　-RZパルス発生用低駆動電圧変調器 ■用途 ・アナログ光リンク ・12 GHz RoF伝送 ・15 Gb/sまでの光通信 ・RE/IF信号分配 ・衛星通信 ・アクティブモードロック（PMバージョン） ・ピコ秒パルス発生

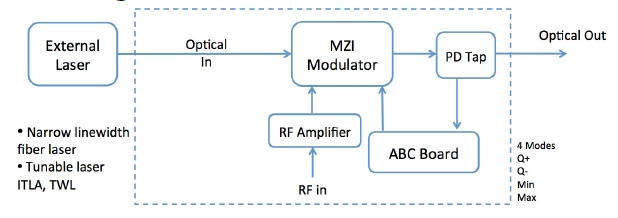

■機能ブロック図



■ 仕様（データシートPDF)
