■製品名：屋外用16モジュール収納光レシーバシステム（LRS-16-OD）

■製品名：屋外用16モジュール収納光レシーバシステム（LRS-16-OD）LRS-16-ODは、高耐久性の多チャンネルRoFシステム用される屋外用モジュール集積システムで、屋外環境でモジュールの一括制御、モニターを行えます。16モジュールが収納可能で、光レシーバモジュール以外にもフォトディテクタ、EDFA、VOA、受動部品モジュールなどを収納できます。屋外使用のための冗長性電源、堅牢な耐候性アルミハウジングを備え、LRS管理ソフトでシステムやモジュールパラメータを制御、モニターすることができます。

■特徴 ・16モジュール収納できる屋外用ハウジング 　- PR (フォトレシーバ) 　- PD (フォトディテクタ） 　- EDFA 　- パッシブ(Mux, スプリッタ, VOA) ・完全なカスタムRoFシステム ・全モジュールの制御、モニタ用LRS管理ソフト ・耐候性アルミ鋳物ハウジング ・RS-485によるリモート制御 ■ 用途 ・多重チャネルRoFシステム ・多波長RoFファイバリンク ・多重衛星アンテナ分配

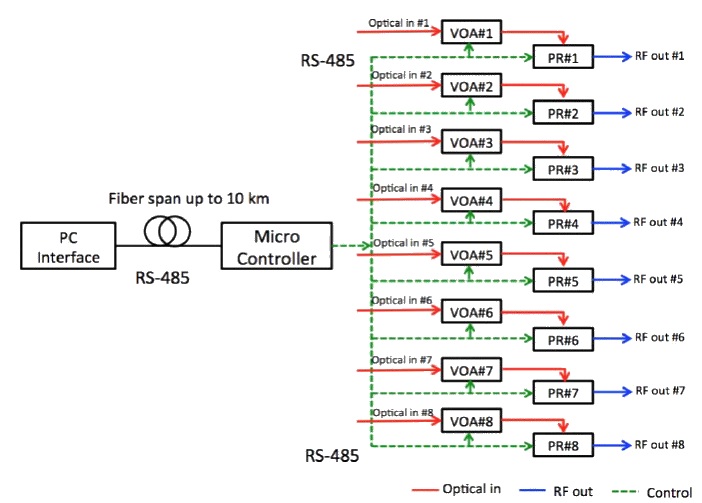

 ■ 機能ブロック図例

■ 仕様（データシートPDF)

型番	LRS-16-OD
一般的仕様
動作温度	-45 ~ +70 ℃
保管温度	-55 ~ +85 ℃
サイズ	500 mm x 245 mm x 217 mm
重量	15 kg – 20 kg
電源	110/240 VAC, 50 – 60 Hz (2 Amax.オプション） DC電源もご利用いただけます
機械的仕様
ローカル	LED状態表示
リモート	Optilabの LRS管理ソフト
光コネクタ (→光コネクタとは)	FC/APC付外装ファイバ
インターフェースコネクタ	FC/APC付外装ファイバ
リモート制御	RS-485 over fiber
メーカ	Optilab

■ 利用できるモジュール

PR SERIES	PR-12-M 　　　　　　12 GHz Photoreceiver Module PR-20-M 　　　　　　20 GHz Photoreceiver Module PR-23-M 　　　　　　23 GHz Photoreceiver Module BPR-20-M 　　　 　　20 GHz Balanced Photoreceiver Module BPR-23-M 　　　 　　23 GHz Balanced Photoreceiver Module
PD SERIES	PD-20-M                  12 GHz Modulator Driver/RF Amplifier PD-30-M                  20 GHz Modulator Driver/RF Amplifier PD-40-M                  40 GHz Modulator Driver/RF Amplifier PD-50-M                  50 GHz Modulator Driver/RF Amplifier
EDFA SERIES	EDFA-PA-M 　　　　　25 dB Gain Pre-Amp EDFA Module, C-band EDFA-18-LC-M 　　 　18 dBm EDFA Module with Low Current Consumption
PASSIVE, VOA	DeMUX-4 　　　　  　4 Channel DWDM Multiplexer, 200 GHz spacing DeMUX-16 　　　　　16 Channel DWDM Multiplexer, 200 GHz spacing DeMUX-40 　　　　　40 Channel DWDM Multiplexer, 200 GHz spacing SPLT-4 　　　　　　　4 Channel Splitter SPLT-8 　　　　　　　8 Channel Splitter SPLT-16 　　　　　 　16 Channel Splitter VOA 　　　　　　　 　Variable Optical Attenuator
