■製品名：12GHz 低電圧駆動光トランスミッタモジュール (LT-12-E-M)

■製品名：12GHz 低電圧駆動光トランスミッタモジュール (LT-12-E-M)光トランスミッタ：LT-12-E-Mは、DFBレーザと電気吸収型光変調器を組み合わせた12GHz帯域幅の低電圧駆動光トランスミッタです。Radio over Fiber、アンテナリモーティングなどの光ファイバを使ったRF信号伝送に利用できます。PR-12-M或いはPD-30と組み合わせて12GHz RoFリンクを構成できます。

■ 特徴 ・12GHz動作帯域幅 ・低RF駆動電圧 ・高ダイナミックレンジ ・10GHzバイアスティー内蔵 ・USB 2.0/RS-485モニターインターフェース ・Labview ドライバー付 ■ 用途 ・12GHz RoF ・RF/IF信号分配 ・衛星アンテナ信号分配 ・広帯域ディレイライン、信号処理 ・レーダシステムリンク ・位相干渉アレイアンテナ
	LT-12-E-M

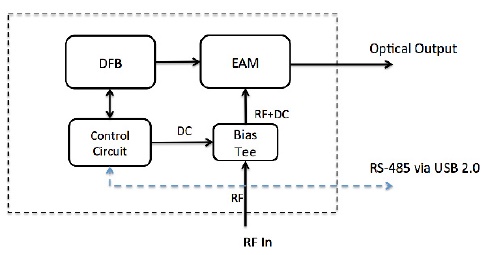

■ 機能ブロック図

■ 仕様（データシートPDF)

型番	LT-12-E-M
一般仕様
DFBレーザ波長	1550±10 nm
S21 3dB 動作帯域幅	10 GHz typ. ［bias-Tを含む］
光出力レベル	+3 dBm min.
光リターンロス	30 dB typ.
レーザ線幅 (FWHM)	3 MHz max.
DFBサイドモード抑圧比	40 dB typ.
相対強度雑音 (RIN)	-135 dB/Hz max.
インピーダンス	50 Ω
周波数応答平坦性	<±0.5 dB (1 GHz帯域幅）
VSWR	1.0 : 1 max.
アナログ仕様
動作RF帯域幅	12 GHz typ.
最大RF入力	+13 dBm
1 dB コンプレッションポイント	+8 dBm
全高調波歪み	-40 dBc typ. @ 0 dBm RF入力
入力IP3	12 dBm typ.
デジタル応用
データ速度	12.5 Gb/s typ.
駆動電圧	3 Vp-p typ.
パルス応答	10%, 立ち上がり時間 40 ps typ.
消光比	10 dB typ.
機械的仕様
動作温度	-20 ~ +70 ℃
保管温度	-55 ~ +85 ℃
動作湿度	85 %
電源	±5 V DC, 2 A max.
光コネクタ (→光コネクタとは)	FC/APC, （他はオプション）
RF入力コネクタ	SMA　雌型
電源コネクタ	4-pin Molex
リモートインターフェース	RS-485 via USB
サイズ	115mm x 106 mm x 24.5 mm
アクセサリー	PS-5-M電源
メーカ	Optilab

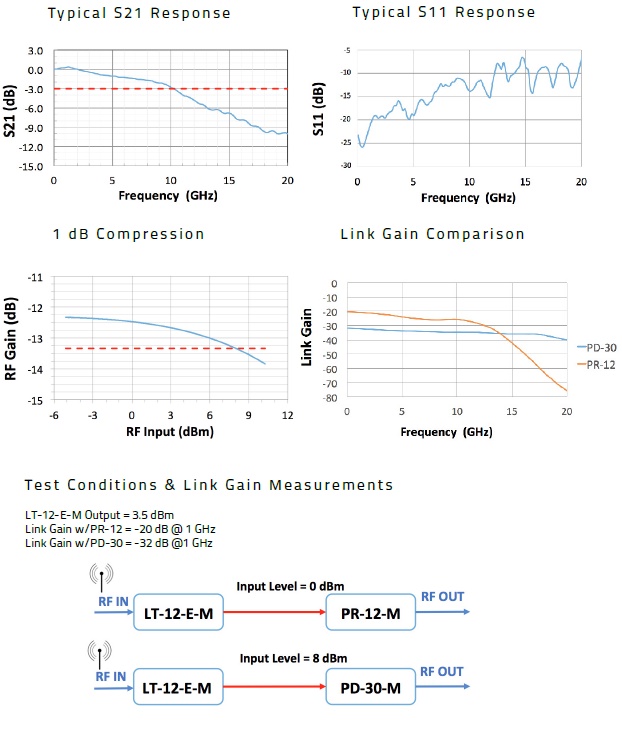

■ 標準的な特性

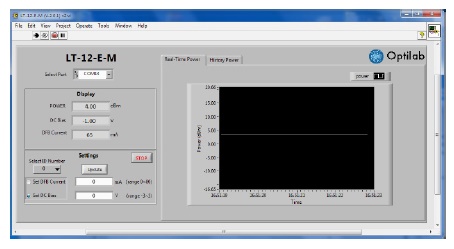

■ Remote Labview　Interface
