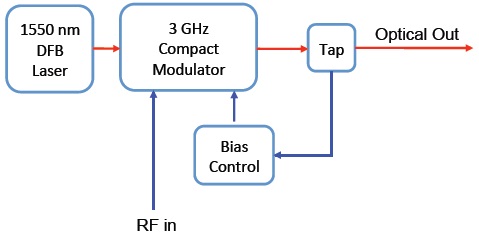

光トランスミッタ：LT-3は、1550nm-DFBレーザとLN光変調器を組み合わせた3GHz帯域幅のRoF用光トランスミッタです。Radio over Fiber、アンテナリモーティングなどの光ファイバを使ったRF信号伝送の光送信機にご利用いただけます。
LT-3-M
| 型番 | LT-3 |
|
一般仕様 |
|
|
DFBレーザ波長 |
1550 nm ±10 nm (ITU 波長から選択） |
|
動作帯域幅 |
0.01 – 3.5 GHz |
|
光出力レベル |
+4 ~ +6 dBm |
| 50 dB typ. | |
| < 3 MHz typ. | |
|
DFBサイドモード抑圧比 |
50 dB typ. |
| -145 dB/Hz max. | |
|
インピーダンス |
50 Ω |
|
周波数応答平坦性 |
±0.1 dB /100 MHz |
|
位相平坦性 |
±0.2 degree/100 MHz |
|
SFDR |
110 dB-Hz2/3 |
| 2.0 : 1 max. | |
|
入力損傷閾値 |
23 dBm max. |
|
機械的仕様 |
|
|
動作温度 |
-40 ~ +70 ℃ |
|
保管温度 |
-55 ~ +85 ℃ |
|
電源 |
+12 V DC, 2 A max. |
|
光コネクタ
(→光コネクタとは)
|
FC/APC, （他はオプション） |
|
RF入力コネクタ |
SMAコネクタ 雌型, 50Ω |
|
DCコネクタ |
DB-15 |
|
ローカルアラーム |
LED: 入力パワー（オプション） |
|
リモートアラーム |
RS-232 |
|
サイズ |
130 mm x 82 mm x 25 mm |
|
アクセサリー |
110 V – 240 V AC アダプタ＆ ケーブル |
|
メーカ |
Optilab |
