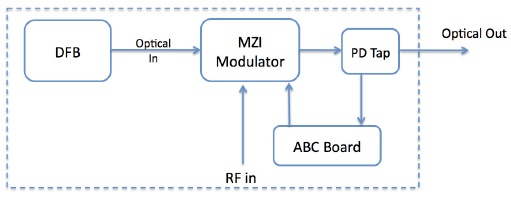

光トランスミッタ：LT-40は、Radio over Fiber、リモートアンテナ、広帯域RF伝送などの光ファイバを使ったRF信号伝送の光送信機にご利用いただけるモジュールです。低雑音、狭線幅のDFBレーザと広帯域LN変調器を採用しており、直線性に優れた40GHzの変調が可能です。低駆動電圧のLDバージョン、偏波保持(PM)出力のPMバージョンもご利用いただけます。 ■ 特徴
LT-40
| 型番 | LT-40 | ||
| Normal | LDバージョン | PMバージョン | |
|
一般仕様 |
|||
|
DFBレーザ波長 |
1550 nm ±10 nm (ITU 波長から選択） | ||
|
動作帯域幅 |
0.01 – 40 GHz | ||
|
光出力レベル |
+6 dBm typ. | ||
| 50 dB typ. | |||
| 1 MHz typ. | |||
| 50 dB typ. | |||
| 6.4 V typ. @ 10 GHz 8.3 V typ. @ 30 GHz | 2.5 V typ. @ 10 GHz 4.3 V typ. @ 30 GHz | 6.4 V typ. @ 10 GHz 8.3 V typ. @ 30 GHz | |
| -145 dB/Hz max. | |||
|
インピーダンス |
50 Ω | ||
|
周波数応答平坦性 |
±0.5 dB (1 GHz帯域幅） | ||
|
入力損傷閾値 |
26 dBm max. | ||
|
PD-30とのリンク特性 |
|||
|
SFDR |
113 dB Hz2/3 | ||
| -20 dB @ 10 dBm optical | |||
|
機械的仕様 |
|||
|
動作温度 |
-30 ~ +60 ℃ | ||
|
保管温度 |
-60 ~ +85 ℃ | ||
|
電源 |
+12 V DC, 2 A max. | ||
|
光コネクタ
(→光コネクタとは)
|
FC/APC, （他はオプション） | ||
|
ファイバタイプ |
PANDAファイバ入力、SMF-28出力 | PANDAファイバ入出力 | |
|
RF入力コネクタ |
K コネクタ 雌型, 50Ω | ||
|
DCコネクタ |
DB-15 | ||
|
ローカルアラーム |
LED: 入力パワー（オプション） | ||
|
リモート制御 |
RS-232 | ||
|
メーカ |
Optilab | ||
